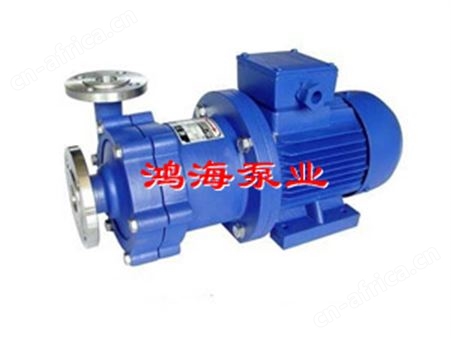

一、CQ型磁力驱动泵产品概述:

　　CQ型磁力驱动泵(简称磁力泵)，CQG型耐高温磁力驱动泵(耐温≤250℃)(简称磁力泵)是将 永磁联轴器的工作原理应用于离心泵的新产品，主要材料有不锈钢、增强聚丙稀，工程塑料。设计合理、工艺，具有全密封、无泄漏、 的 点，其性能达 到国外同类产品的水平。

　　磁力泵以静密封取代动密封，使泵的过流部件处于密封状态， 解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用 、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

　　二、CQ型磁力驱动泵型号意义:

　　三、CQ型磁力驱动泵使用范围:

　　磁力泵结构紧凑、外形美观、体积小、噪音低、运行 、使用纵方便。可 应用于化工、制药、石 油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。 别是易 漏、易燃、易爆液体物抽送，选用此泵则 为理想。

　　四、CQ型磁力驱动泵结构说明:

　　1泵 壳2静 环3动 环

　　4叶 轮5密封圈6隔 板

　　7隔离套8外磁钢总成9内磁钢总成

　　10泵 轴11轴 套12联接架

　　13电 机

　　五、CQ型磁力驱动泵性能参数：

　　七、CQ型磁力驱动泵安装和使用

　　1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于 殊要求垂直安装的场合，电机务必朝 上。

　　2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。

　　3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。

　　4、检查电机旋转方向是否与磁力泵转向标记一致。

　　5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

　　6、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

　　CQ型磁力驱动泵使用注意事项

　　1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以 禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。

　　2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

　　3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

　　4、 被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃，金属泵的使用温 度<100℃，输送吸入压力不大于0.2mpa，大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

　　5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。 6、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向 窜动1.5～2mm时，应 换轴承和轴向动环。
