一、结晶罐用途与结构

结晶罐是利用溶质之间的浓度差异来分度纯化的，结晶一般分为蒸发结晶和冷却结晶两种，目前市场上部份都是采用冷却结晶。不管是蒸发结晶还是冷却结晶，结晶罐的内部结构都是一样的，结晶罐一般采用不锈钢材料制作，因为不锈钢可以承受低温。

二、结晶罐工作原理

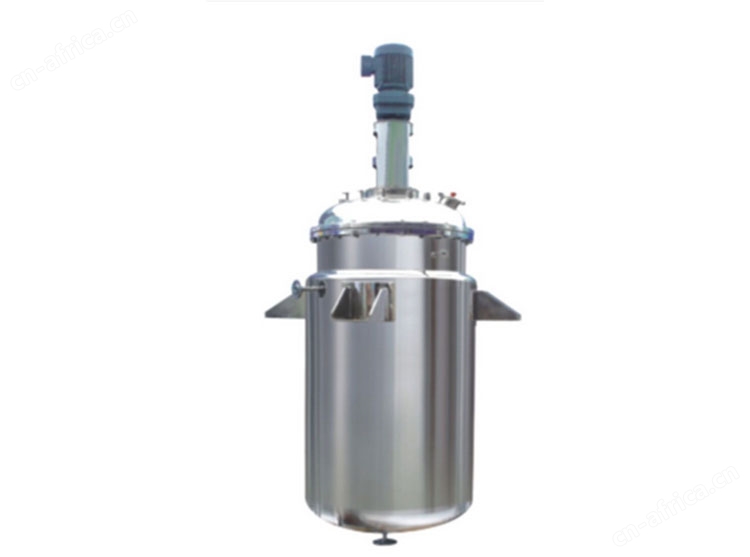

结晶罐是物料混合反应后，夹层内需冷冻水或冷媒水急剧降温的结晶设备，其关键环节在于夹层面积的大小，搅拌器的结构形式和物料出口形式，罐体内高精度抛光，以及罐体内清洗的要求来满足工艺使用条件。本公司对不同的工艺要求，具有丰富的设计和制造经验，所生产的设备符合GMP验证要求。可生产0.3-5m3的结晶罐体。

不锈钢结晶罐根据用途不同，不锈钢的材质可采用进口316L或304制作，内壁采用电解镜面抛光或机械抛光，外壁采用304全焊接保温结构，外表面采用镜面或亚光处理。不锈钢结晶罐上安装0.2υm疏水性通气过滤器。结晶罐能承受高温灭菌消毒，配备卫生级压力表。罐体对外连接口采用卫生快开接头。结晶罐带有温度监控装置，2个视镜，清洗球及氮气进口。轴的密封采用特殊的卫生级机械密封，确保物料不受污染。结晶罐可采用变频调速装置，搅拌轴转速调节范围大。

三、结晶罐技术参数表
