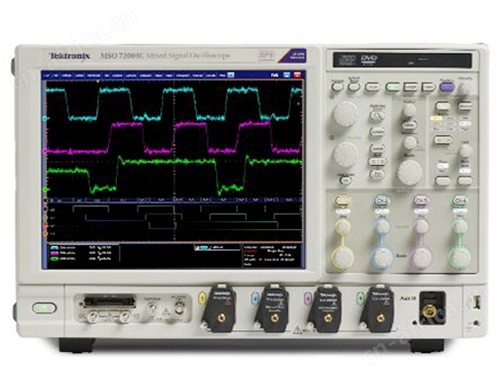

泰克 MSO/DPO70000 系列（DPO70404C DPO70604C DPO70804C DPO71254C DPO71604C DPO72004C DPO72304DX）数字示波器
出自高性能混合信号示波器的
MSO/DPO70000 系列示波器提供优异的信号采集性能和分析功能。通过业内的波形捕获能力发现真实信号，捕获更多信号细节。工具套件的设计能自动执行高速串行数据信号的设置、采集和分析，加快设计和一致性测试。

33 GHz 和 100 GS/s
低于 9ps 上升时间
低于 0.50% 垂直噪声，≥5.5 有效位
16 个逻辑通道，80 皮秒的时基分辨率（仅适用于 MSO 型号）
超过 30 个可定制的应用特定软件分析包

工程师在整个设计过程中都需要依靠示波器，包括从原型机启动到生产测试。 MSO/DPO70000 系列示波器结合了非凡的信号采集性能和分析工具，拥有的性能，能加速您的测量工作。



泰克 MSO/DPO70000 系列（DPO70404C DPO70604C DPO70804C DPO71254C DPO71604C DPO72004C DPO72304DX）数字混合示波器特征优势：
带宽 33 GHz 对数据速率高达 20Gb/秒的设计（如 32 Gbaud 相干光和 PCIe 3.0）进行准确检定、抖动检定和一致性测试。
行业的模拟和数字采样率组合 允许逐通道全面分析和多通路测量。单台仪器内模拟通道捕获高达 100GS/秒，数字通道高达 12.5GS/秒。
优异的信号保真度、噪声和有效位数 (ENOB) 执行测试时有更多可用裕量，通过观察真实信号进行更加精确测量。
所有 4 个通道上提供业内的波形采样率 高效发现和捕获间歇性（偶发）故障或事件。
16 个逻辑通道，80 皮秒的时基分辨率（仅适用于 MSO70000 系列） 通过相关的模拟/数字信号视图准确地了解逻辑电路性能。
通过多种连接支持选件进行模拟/数字探测 为小器件引线或板上通孔提供灵活的探测解决方案，无需专用夹具及成本。业内的 33 GHz TriMode™探头和 2.5 GHz 差分逻辑探头。
Pinpoint® 触发和高速串行码型触发高达 6.25 Gb/s 通过特定标准的触发功能，加快 PCIe、SATA、USB 等总线的调试。
全面的数字串行分析解决方案 - 探测、触发、解码和分析 工具套件的设计可对高速串行数据信号（如 USB、PCIe 和 DisplayPort）自动进行设置、采集和分析，加快设计和一致性测试。行业的模拟和数字采样率组合。
高级串行分析选件，适用于 PCIe、I2C、SPI、RS-232/422/485/UART、USB2.0、MIPI D-PHY CSI & DSI、8b/10b、CAN、LIN、FlexRay 和 MIL-STD1553B 允许自动捕获和显示常见串行总线流量的控制包和数据包起始，识别子包分量如地址、数据、CRC 等。
离线波形分析 改善时间和资源利用率；观察、测量和分析实验室中捕获的数据，且独立于使用 TekScope AnywhereTM 的示波器硬件

泰克 MSO/DPO70000 系列数字混合示波器主要性能指标：
模拟宽带高达 33 GHz，上升时间快达 9 ps。 支持对的高速串行标准的测试
33 GHz 型号有 2 条通道提供真正的 33 GHz 实时模拟带宽
业界的高采样率和定时分辨率
有 2 条通道实现 100 GS/s（33、25、20、16 和 12.5 GHz 型号）

泰克 MSO/DPO70000 系列数字混合示波器四通道同时使用性能
高达 23 GHz 带宽
高达 50 GS/s 实时采样率
高达 500 M 样点记录长度，具有 MultiView Zoom™ 快速导航
波形捕获速率，每条通道为 >300,000 wfms/s
16 条逻辑通道，为数字和模拟信号调试提供高达 80ps 定时分辨率（ MSO70000 系列）
可利用的 iCapture® 功能通过单探头连接查看数字通道的模拟特点
6.25 Gb/s 实时串行触发－ 保证的 NRZ 或 8b/10b 码型次出现时触发，以隔离码型相关影响
应用支持涉及高速串行行业标准、宽带射频、电源系统和内存－实现标准规定认证、测试自动化和易用性

泰克 MSO/DPO70000 系列数字混合示波器主要特点：
的信号完整性和出色的信噪比－ 观察波形最真实的表现
Pinpoint® 触发 – 限度地减少采集故障信号所用的时间，高效排除故障，缩短调试时间
可视触发 – 精确判定触发，找到复杂波形中的事件
搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发
自动串行分析选项，用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI® D-PHY 和 M-PHY
P7600 和 P7500 TriMode™ 探测系统 – 匹配的信号连接性能
P6780、P6750 和 P6717A 高性能 17 通道逻辑探头，具有高达 2.5 GHz 的带宽，能够连接当前的快速数字信号（ MSO70000 系列）

泰克 MSO/DPO70000 系列数字混合示波器的连接能力
前面板和后面板都有 USB 2.0 接口便于数据存储、打印和连接 USB 键盘
集成的 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪
应用支持
高速串行行业标准一致性测试
SignalVu® 矢量信号分析
DDR 内存总线分析

泰克 MSO/DPO70000 系列数字混合示波器主要应用：
包括信号完整性、抖动和定时分析在内的设计验证
高速复杂设计方面的设计检定
根据行业标准对串行数据流进行的认证测试
内存总线分析和调试
原型机启动和电源验证
瞬态现象的研究和调查
复杂系统的生产测试
瞬态信号或宽带射频信号的频谱分析
快速选型指南

泰克 MSO/DPO70000 系列数字混合示波器：

型号	模拟带宽	模拟采样率——2/4 个通道	标准存储 – 模拟 + 数字	模拟通道	逻辑通道
DPO70404C	4 GHz	25 GS/s	31 MS	4	—
MSO70404C	4 GHz	25 GS/s	62 MS	4	16
DPO70604C	6 GHz	25 GS/s	31 MS	4	—
MSO70604C	6 GHz	25 GS/s	62 MS	4	16
DPO70804C	8 GHz	25 GS/s	31 MS	4	—
MSO70804C	8 GHz	25 GS/s	62 MS	4	16
DPO71254C	12.5 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO71254C	12.5 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO71604C	16 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO71604C	16 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO72004C	20 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO72004C	20 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO72304DX	23 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO72304DX	23 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO72504DX	25 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO72504DX	25 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO73304DX	33 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO73304DX	33 GHz	100 GS/s / 50 GS/s	62 MS	4	16
