日本横河DL350便携式示波记录仪

　　严苛的测量条件需要高性能与灵活的解决方案。这就是DL350示波记录仪的设计理念。 DL350与其它示波记录仪共用同样的18种插拔模块，电池供电使其易于携带，可在受限的空间中使用。

　　DL350最多提供8路模拟量和16路数字量通道，采样率可达100MS/s，绝缘电压1KV，分辨率16位，支持多种模块，可灵活配置，适用于各种长时间和瞬间变化波形的测量。

　　可充电电池的使用，不仅使得现场测试成为了可能，它与主电源配合，还起到了UPS的作用。

　　技术说明

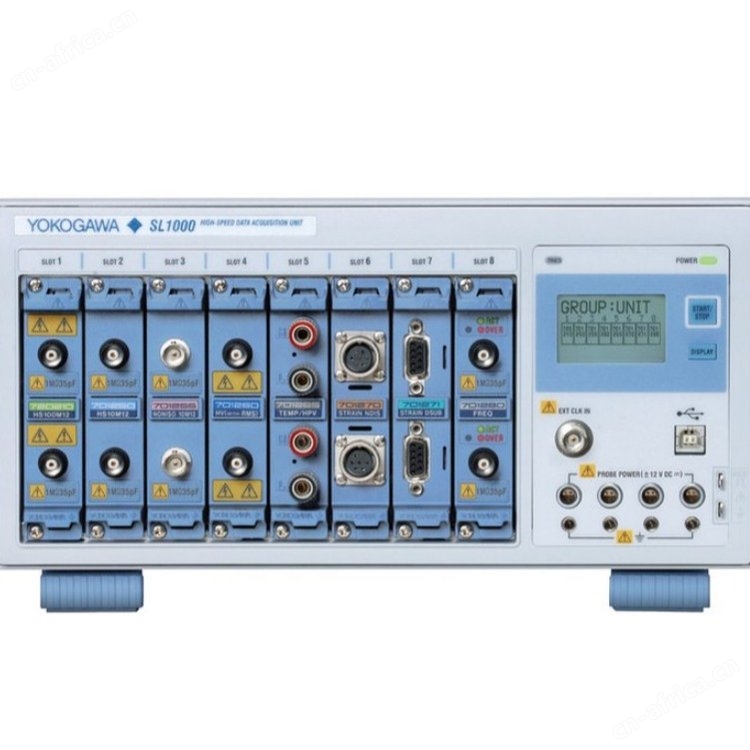

　　DL350示波记录仪中使用的输入模块与DL850E和DL850EV示波记录仪以及SL1000兼容。 DL350继承了30多年来满足机电系统测量需求进行技术开发的承诺。

　　isoPROTM – 开创性测量技术

　　日本横河DL350便携式示波记录仪

输入模块采用了横河的 isoPRO? 技术，此技术能够提供速度下行业的绝缘性能。 isoPRO?核心技术在设计时充分考虑到了节能应用，提供了各种所需性能用来开发在高压、大电流和高频率下工作的高效变频器。

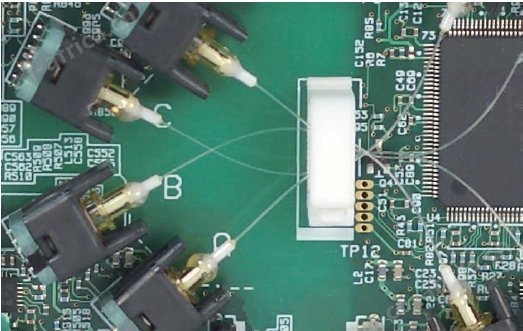

　　光纤的使用实现了高速数据传输和高压绝缘。

　　更高的电压等级和更好的CMMR

　　720268高压输入模块

　　这款新的高压、高分辨率、 1MS/s 16位绝缘模块(型号720268)也可以直接进行RMS测量，提升了采样率(1MS/s)并改进了输入电压(1000Vrms)。

　　通常情况下，为了在小封装中实现高绝缘性能，就需要提高输入阻抗并降低内部电路的电压。但输入阻抗的增加会导致共模抑制比(CMRR)和测量精度的降低。

　　得益于本模块中的新型数字绝缘器，可以在不增加尺寸的情况下获取高压输入信号。这样就可以保持高绝缘性能而不影响CMRR。

　　保持研发和维护中测量结果的一致性

　　通常在研发实验室和现场会使用各种尺寸和功能的不同测量仪器。由于精度、抗扰度和其它特性的不同，工程师很难进行关联。

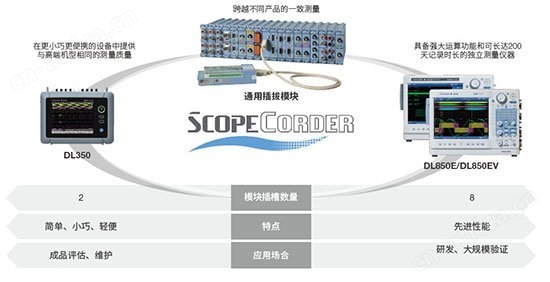

　　DL350的插拔模块与示波记录仪机型DL850E和DL850EV的模块通用 通过在产品设计、验证和现场维护中使用通用*模块，可以获得一致的高质量测量。

　　*特例除外

　　丰富的模块选择: 高速、高压、模拟和数字
