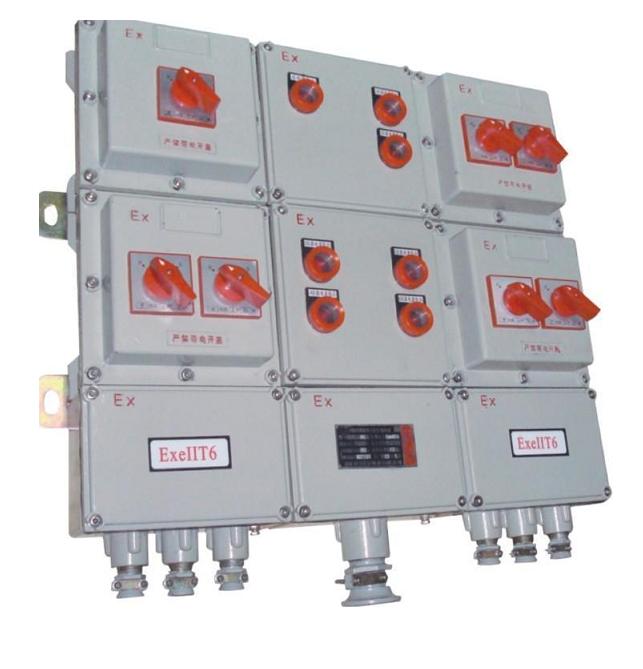

防爆配电箱，防爆照明箱，防爆动力箱 BXMD系列防爆照明（动力）配电箱
1 适用范围及用途BXM系列防爆照明（动力）配电箱（以下简称配电箱）是按GB3836.1～3设计和制造，配电箱主要用于1区或2区中含有爆炸性混合物为Ⅱ类C级T4组及以下爆炸危险场所，作为交流50Hz，额定电压至380V，照明或动力配电用，且具有过载和短路保护。带漏电保护配箱还具有漏电保护性能。
2 产品型号和意义及基本参数2．1 产品型号和意义
BX M □ T - □□□□□□□□
出线口螺纹
出线口方向 D：上出线
X：下出线
进线口螺纹
进线口方向 D：上进线
X：下进线
总开关额定电流
K：主回路带总开关（不带不注）
L：带漏电保护（不要求不注）
总支路数
特殊
序号61为ⅡB级，62为ⅡC级
M：照明D：动力
防爆配电箱
2．2 基本参数
配电箱基本参数见下表
型号 | 额定电压（V） | 支路额定电流A | 馈电开关电流
A | 回路数 |
| 主回路 | 支路 |
| BXＭＤ | 380 | 220 | 5;10;15;
20;32;40;
50;60;80;100 | 10;15;20;25;3240;50;60;80;100140;200;250 | 2;4;6;8;10;
12 |
| 380 |
2．3 配电箱的防爆标志为dⅡBT4;
2．4 配电箱进线配用电缆*大外径为26mm；
2．5 配电箱出线配用电缆*大外径为15mm；
3 配电箱在下列情况下能够可靠工作3．1 周围空气温度上限值不超过+40℃，下限值不低于-20℃，且24小时内的平均值不超过+35℃；
3．2 安装地点的海拔不超过2000m；
3．3 在无显著摇动、振动和冲击的地方；
3．4 安装地点*湿月平均*大相对湿度不超过95%，同时该月的月平均温度不低于+25℃；
3．5 污染等级为3级；
3．6 安装类别为Ⅱ、Ⅲ类；
3．7 防护等级：IP54。
4 主要结构及外形安装尺寸4．1 主要结构
配电箱外壳采用ZL102铸铝合金制成隔爆型主腔及接线腔，主腔内装有C45N系列断路器，通过操作机构及外壳手柄进行操作，每回路有“分”、“合”指示，且有指示灯显示，接线腔内有与主腔相贯通的接线端子，并有电缆引入装置，设有内外接地螺钉。
4．2 外形及安装尺寸见图
回路数 | A | B | C | D | E |
| 4 | 358 | 268 | 605 | 434 | 185 |
| 6 | 496 | 410 | 605 | 434 | 185 |
| 8 | 382 | 290 | 675 | 504 | 185 |
| 10 | 450 | 360 | 675 | 504 | 185 |
| 12 | 520 | 430 | 675 | 504 | 185 |
5 使用与维修5．1 将配电箱安装固定好，将进出线腔盖打开，把电缆通过引入装置接至接线端子上，接好内外接地线，检查无误后合上盖，用紧固件紧固，并把压紧螺母旋紧使电缆密封，完毕后即可使用。
5．2 配电箱不得随意拆卸，维修进先断开电源后，才能开盖维修，维修时不得损坏隔爆面，维修后隔爆接合面涂204-1防锈油，并将盖合好，用螺栓紧固后才能使用。
5．3 配电箱安装倾斜度不超过5°。
