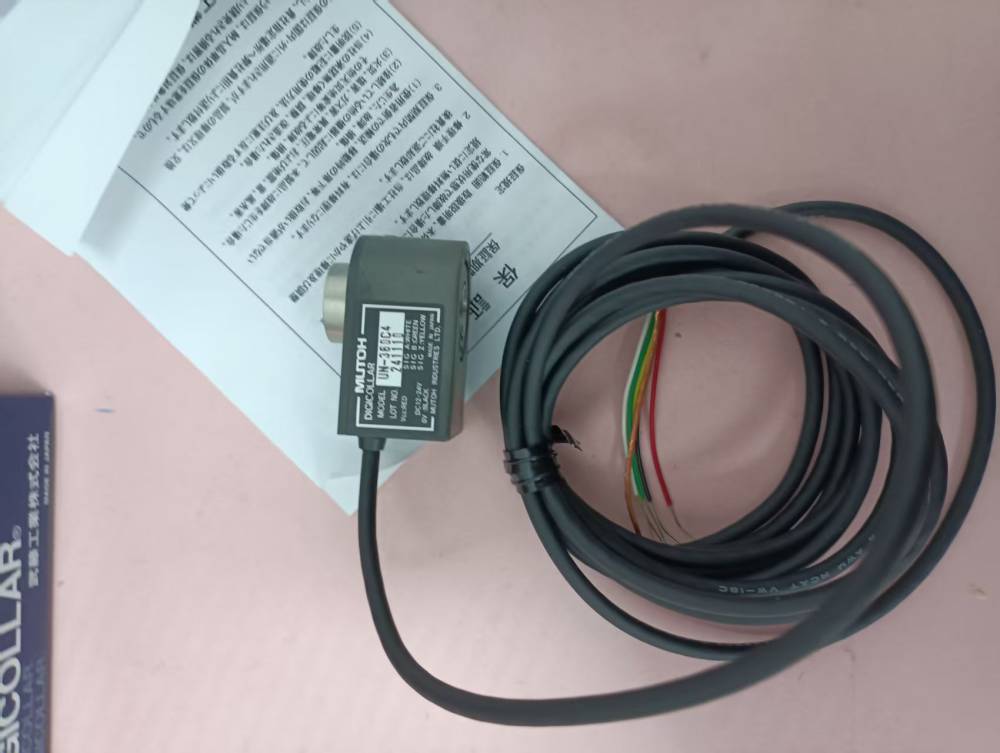

日本武腾工业角度仪 UN-360C4如何使用
增量式旋转编码器

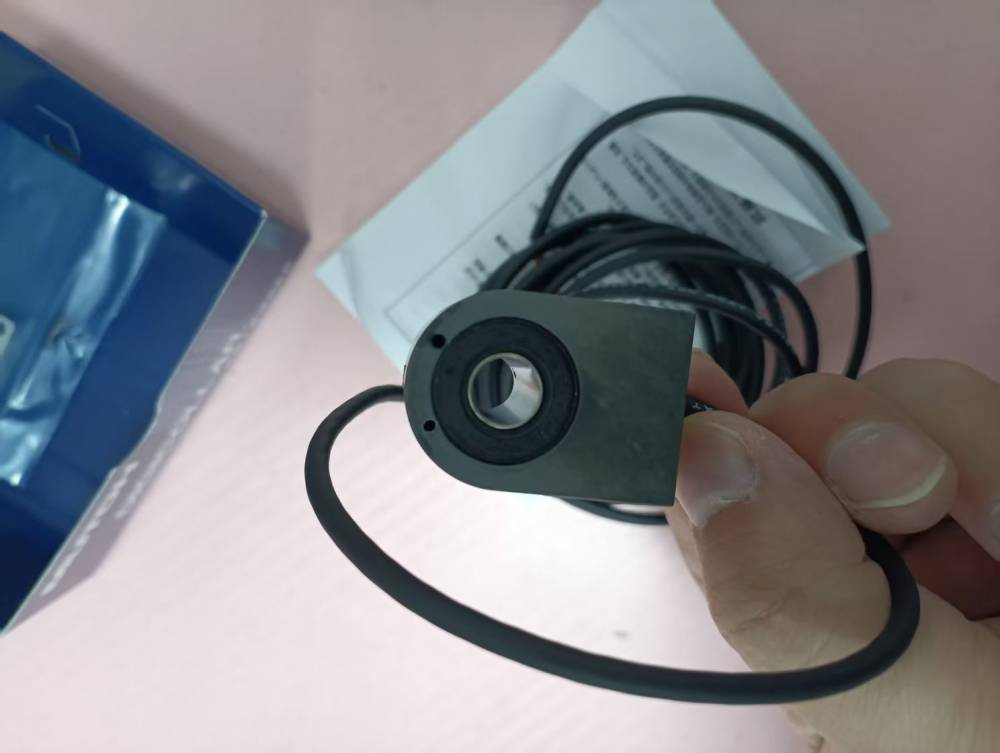

可以按原样连接到轴的空心轴形状。
与轴编码器不同，它以适合设备的形式安装，无需耦合，并且可以高精度读取轴旋转。
有多种产品阵容可用于长度测量和角度测量。
根据机器的旋转轴，有 6 种长度测量类型：大、中、小和超小。 对于角度，有三种型号可供选择，在 base 60 系统中具有 30 秒、1 分钟和 5 分钟的高分辨率。
易于安装和坚固的设计。
使用空心轴不会占用太多空间，并且可实现紧凑的系统设计。 它还受到坚固的外壳保护，可防止外部灰尘进入，并可承受恶劣环境。 它可用于广泛的应用。
| 用于长度测量 | |||||||
| MH 系列 | S | NS 系列 | C | 铌 | O | ||
| 轴内径 | φ8 | φ10 | φ23 （+0.15/+0.10） | φ30 | φ35 （+0.15/+0.10） | φ40 （+0.02/0） | φ23 |
|---|---|---|---|---|---|---|---|
| 脉冲数 | 票价 50 100 125 360 1,000 2,000 | 票价 100 200 250 300 360 400 500 600 800 1,000 1,024 1,200 票价 1,500 1,800 2,000 元 | 100 600 元 | 票价：180 200 360 400 500 600 1,000 1,800 2,000 4,000 5,000 票价 5,400 元 9,000 元 | 100 500 | 150、 200、 500 | 100 600 |
| 权力 | DC4.5~13V （24V 可选） | 直流4.5~26V | DC4.5~13V （24V 可选） | 直流4.5~26V | 直流4.5~13V | 直流4.5~26V | |
| 输出信号相位 | A、B、Z 相位 | A、B 期 | |||||
| 输出形式 | 集电极开路 | V：互补 C：集电极开路（可选） | 电压输出 上拉电阻器：2.2 kΩ（集电极开路/可选）（线路驱动器/可选） | V：互补 C：集电极开路（可选） | 集电极开路 | V：互补 C：集电极开路（可选） | |
| 允许的转数 | 3,000 分钟−1 ※1 | 6,000 分钟−1 ※1 | 700 分钟−1 | 1,000 分钟−1 ※1 | 700 分钟−1 | 1,000 分钟−1 ※1 | 700 分钟−1 |
| 启动扭矩 | 5×10−3牛米 | 50×10−3 牛米 | 58.8×10−3 牛米 | 80×10−3 牛米 | 50×10−3 牛米 | 250×10−3 牛米 | |
| 重量（包括电缆） | 70 克 | 200 克 | 400 克 | 400 克 | 600 克 | 500 克 | |
| 传输距离 | 15m 或更小 | ||||||
| 输出电缆 | 2mφ3 （**未处理） | 2mφ4.2 （带 DIN8P 连接器） | 2mφ5.3 （带 DIN8P 连接器） | 2mφ 4.2 （带 DIN8P 连接器） | 2mφ5.3 （带 DIN8P 连接器） | 2mφ4.2 （带 DIN8P 连接器） | 2mφ5.3 （带 DIN8P 连接器） |
| 选择 | TC-1 系列 | ー |
*1 机械值。 UN 的响应频率为 50 kHz，MH/NS/NB/NH-10800 的响应频率为 100 kHz。
| 型号名称 | 角 | |
|---|---|---|
| 一个 | NH-10800 型 | |
| 轴内径 | φ12 | φ36 |
| 脉冲数 | 票价 2,160 5,400 元 | 10,800 |
| 电源电压 | 直流4.5~26V | 直流4.5~13V |
| 输出信号相位 | A、B 期 | |
| 输出方式 | 电压输出 （互补） | 电压输出： 上拉电阻：2.2KΩ |
| 允许的转数 | 200 分钟−1 | 1,000 分钟−1 ※1 |
| 启动扭矩 | 50×10−3牛米 | 40×10−3牛米 |
| 质量 | 400 克 | 520 克 |
| 传输距离 | 15m 或更小 | |
| 输出电缆 | 2mφ5.3 （带 DIN8P 连接器） | 2mφ4.2 （带 DIN8P 连接器） |
| 选择 | ー |
*1 机械值。 UN 的响应频率为 50 kHz，MH/NS/NB/NH-10800 的响应频率为 100 kHz。
