（晶诺威科技产无源贴片晶振SMD3215-32.768KHz）

晶振32.768KHz专用于实现系统的RTC实时时钟功能，因此又被广泛称之为表晶。目前见封装类型为SMD3215，与爱普生生产的FC-135为替代关系。

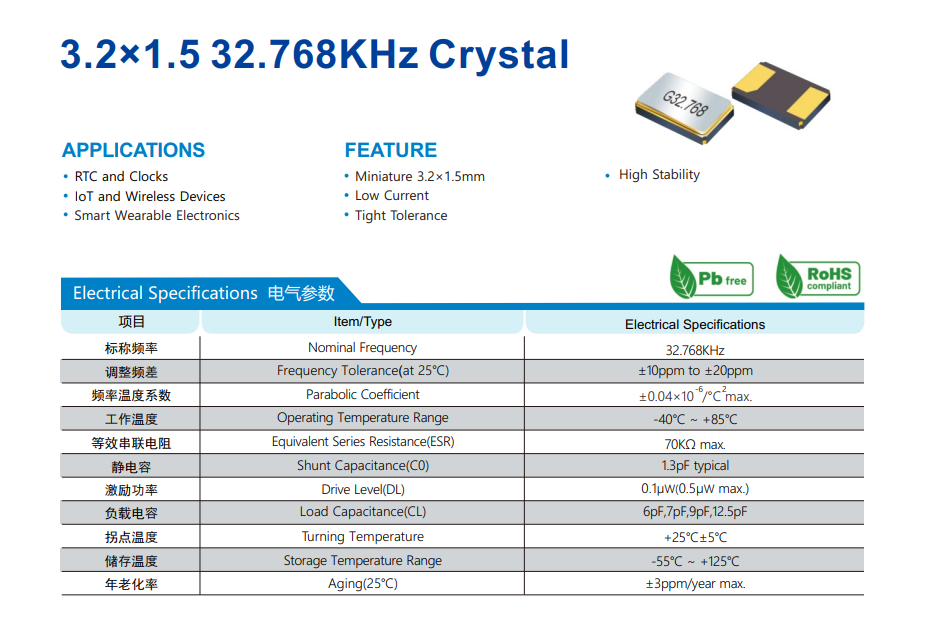

SMD3215 32.768KHz主要参数如下：

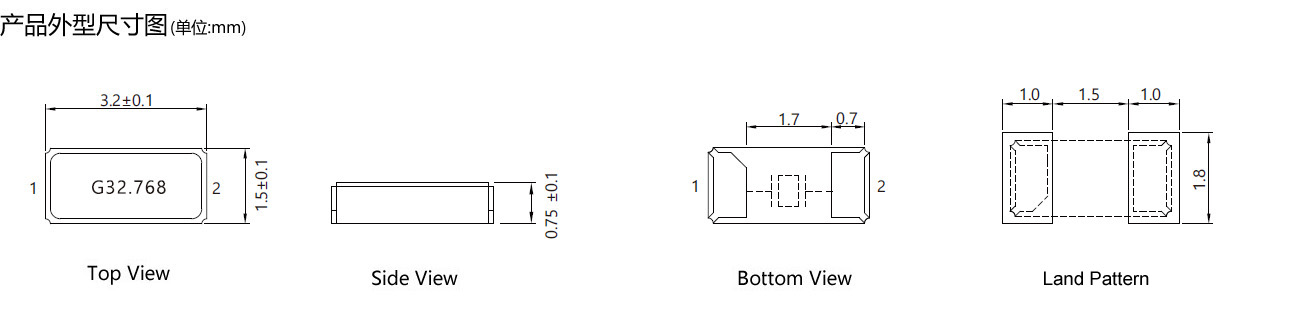

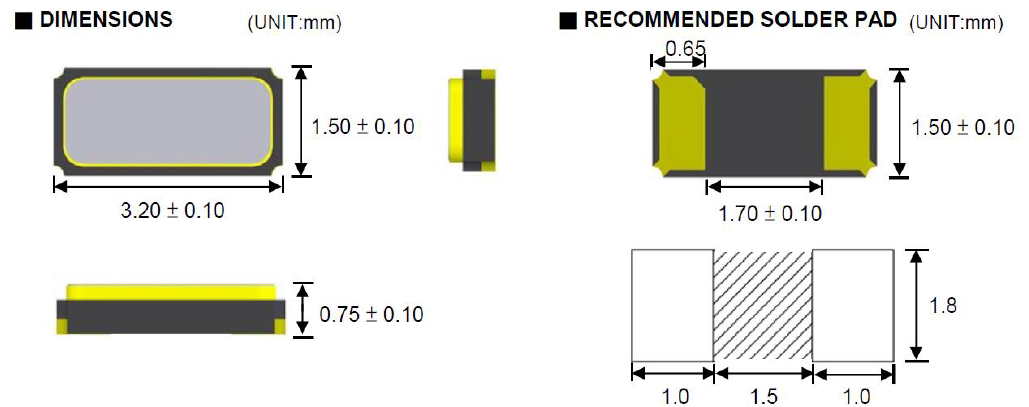

• 尺寸：3.2MM*1.5MM

• 负载电容（CL）：12.5PF、9PF、7PF、6PF

• 频率精度：±20PPM

32.768KHz晶振主要应用领域

• 汽车电子：中控仪表、多媒体娱乐系统、行车记录仪、T-BOX、胎压监测仪等
• 智能终端：可穿戴电子产品、手机、数码相机、Pad、PC、多功能计算器、蓝牙耳机等
• 智能家电：空调、冰箱、洗衣机、电饭煲、热水器、扫地机器人等
• 智能家居：智能门锁等
• 智慧办公：考勤机、POS机等
• 通讯设备：交换机、服务器等
• 安防楼宇：IPC、门禁、烟感等
• 表计：电表、水表、气表等

SMD3215 32.768KHz电路应用

举例：若RTC晶振负载（CL）为12.5PF，理论上我们为其提供的两颗外接电容分别为15PF~22PF。外接电容值大小的选取对RTC晶振实际输出频率的精度息息相关。其规律是：外接电容增大，晶振输出频率降低，时间变慢。外接电容减小，晶振输出频率升高，时间变快。

（晶诺威科技产SMD3215贴片无源晶振32.768KHz）

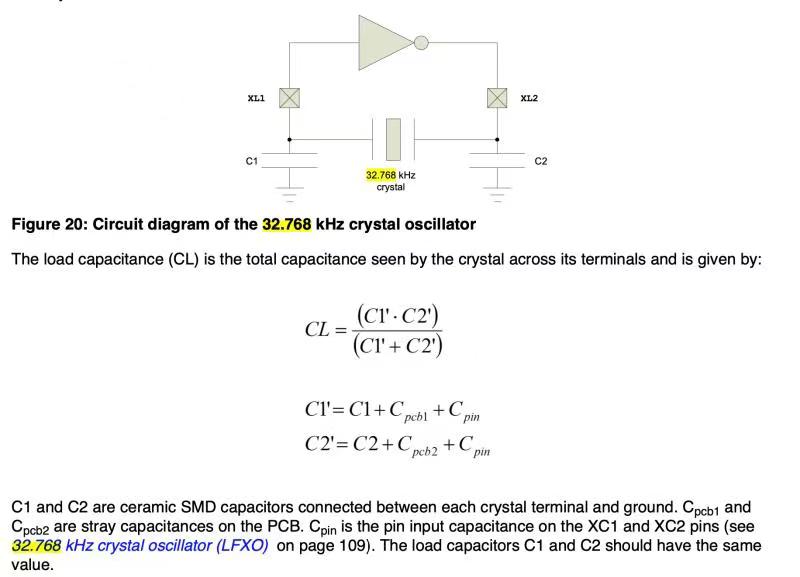

一般情况下，在选取外接电容与晶振负载电容进行匹配时，需要把电路板杂散电容考虑进去。如下图所示，根据实际杂散电容，外接电容实际取值分别为15~22PF。

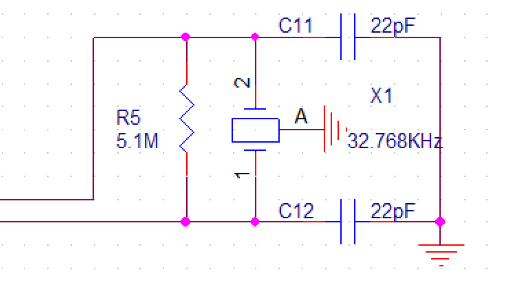

（RTC无源晶振SMD3215 32.768KHz电路图）
