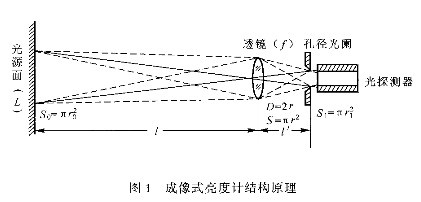

成像式亮度计工作原理如下图1所示。

可根据图
利用光度学和几何光学的原理可以推出:

式中:E—成像面上的照度;
　　L—发光面上的亮度;
　　t—光学系统的透射比(透过率);
　　f一透镜焦距;
　　l—透镜与发光面的距离(称为测量距离);
　　fm—系统相对孔径数，fm=flD，其中D为孔径直径。
　　当系统的设计能使f/l到可忽略不计时(在某误差范围内)，(1-f/l)2近似等于公式(1)可以化为:

公式(2)为设计成像式亮度计的基本公式。

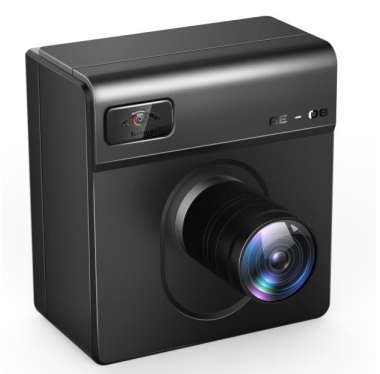

成像亮度计的性能参数
　　（1）测量参数：亮度、亮度分布；
　　（2）测量范围
　　（3）亮度精度：一级；
　　（4）积分时间：100ms-60s；
　　（5）测试距离：150mm-∞（150mm时可测量对象尺寸：约20mm×14mm）；
　　（6）线性：≤0.2%
　　（7）空间均匀度：±2%
　　（8）16位A/D，多档量程自动切换；
　　（9）采用多重曝光技术，可实现对亮度差异很大的测量对象进行准确测量；
　　（10）USB通讯接口及软件；
　　（11）供电：交流220V，50Hz/60Hz，或直流12V。

成像亮度计的应用领域
成像亮度计适用于路面亮度、景观照明、仪表盘亮度、显示屏亮度、光源和发光器件、电影电视、交通信号标志、建筑、大气光度等领域亮度的测试。
