作为数字电路中见频率器件，无源晶振属于被动频控元件。

无源晶振电路工作原理

无源晶振电路的工作原理是利用晶体的压电效应和共振效应。当外加电压作用于晶体时，晶体会产生机械振动，这种振动会产生电荷，从而形成一个稳定的振荡信号。这个振荡信号经过放大就成为了单片机的时钟信号。

无源晶振起振条件

在IC（芯片）提供一定的激励功率之下，无源晶振才可能正常工作。激励功率太低，晶振就不容易起振，当然也就不容易产生信号。但是，若激励功率过高，就会形成过激励，这样容易造成石英晶片破损，从而产生停振现象。

无源晶振电路基本构成

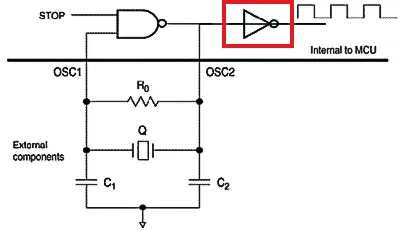

无源晶振起振电路主要由晶体谐振器（无源晶振）、放大器和反馈电路组成。晶体谐振器是晶体振荡电路的核心部件，它由晶体和电容器组成，能够产生稳定的振荡信号。放大器负责放大晶体谐振器产生的信号，使其能够驱动其他电路。反馈电路则将一部分输出信号反馈给晶体谐振器，以维持振荡的稳定性。

无源晶振起振三个要素

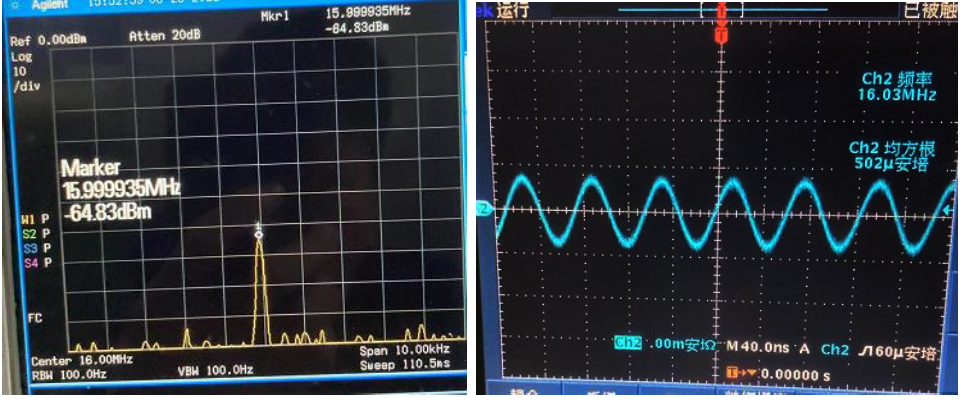

1、振荡频率（频率匹配）

2、振荡裕度（负性阻抗）

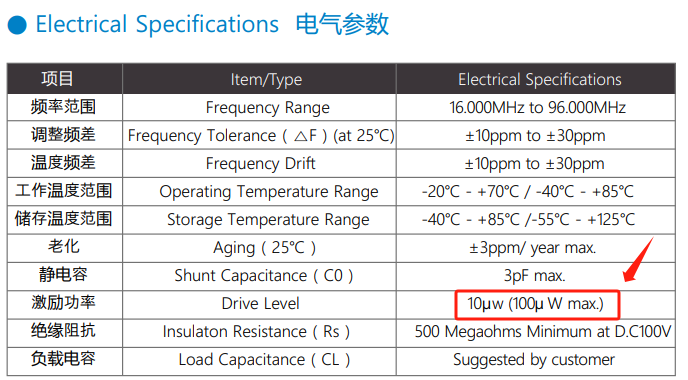

3、激励功率

关于无源晶振为Crystal（晶体）和有源晶振Oscillator（振荡器）的解释说明

在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为Crystal（晶体），而有源晶振则叫做Oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来；有源晶振有4只引脚，是一个含IC在内的完整振荡器。
