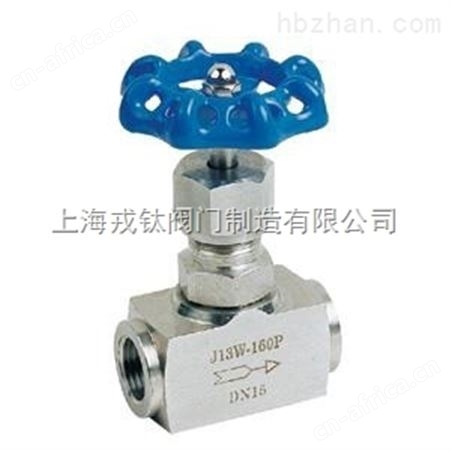

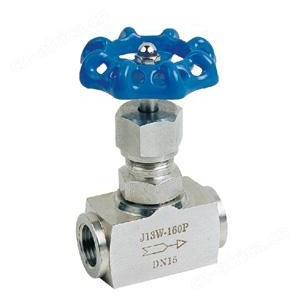

J13W/H内螺纹针型阀
上海戎钛阀门制造有限公司是【J13W/H内螺纹针型阀】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。
主要性能参数
1.制造标准: GB/T12224-2005 JB/T7747-1995
2.连接形式:内螺纹连接(NPT,G,Rc,Rp…)
3.结构特征:锥面密封
4.阀门检验和试验: GB/T13927-1992
5.公称压力: ≤1000psi
6.适用工作温度: -29℃～+538℃
7.适用介质: 水,油,气及腐蚀性或非腐蚀性介质
8.公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
序号 | 零件名称 | 材质 |
1 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀盖垫片 | 紫铜(Red copper) PTFE |
3 | 阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料垫 | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Ma and Graphite) |
5 | 填料 | PTFE 柔性石墨(Expanded Graphite) |
6 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
7 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
8 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
10 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
公称通径DN | G | H | L | D0 |
DN6 | G1/4 | 90 | 60 | 63(60) |
DN10 | G3/8 | 92 | 60 | 63(60) |
DN15 | G1/2 | 98 | 65 | 63(70) |
DN20 | G3/4 | 110 | 80 | 78(80) |
DN25 | ZG1 | 125 | 90 | 100 |
DN32 | G1-1/2 | 180 | 128 | 140(110) |
订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
