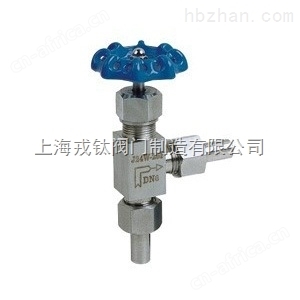

J24W/H外螺纹角式针型阀
上海戎钛阀门制造有限公司是【J24W/H外螺纹角式针型阀】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。
主要性能参数
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+200℃
7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
序号 | 零件名称 | 材质 |
1 | 焊接接管 | 20# A105 SS304 SS304L SS316 SS316L |
2 | 平垫圈 | PTFE RTFE |
3 | 连接螺母 | 20# A105 SS304 SS304L SS316 SS316L |
4 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料垫 | PTFE 柔性石墨、金属盘根 |
6 | 填料 | PTFE 柔性石墨 |
7 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
8 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
9 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
10 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
11 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
公称通径 DN | ? | ?1 | L1 | L | H | D0 |
DN6 | ?14 | ?12 | 60 | 66 | 76 | 70(60) |
DN10 | ?18 | ?14 | 60 | 66 | 76 | 80(60) |
DN15 | ?22 | ?17 | 65 | 71 | 81 | 80(70) |
DN20 | ?28 | ?19 | 67 | 73 | 110 | 110(80) |
DN25 | ?33 | ?22 | 73 | 79 | 130 | 130(100) |
订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
