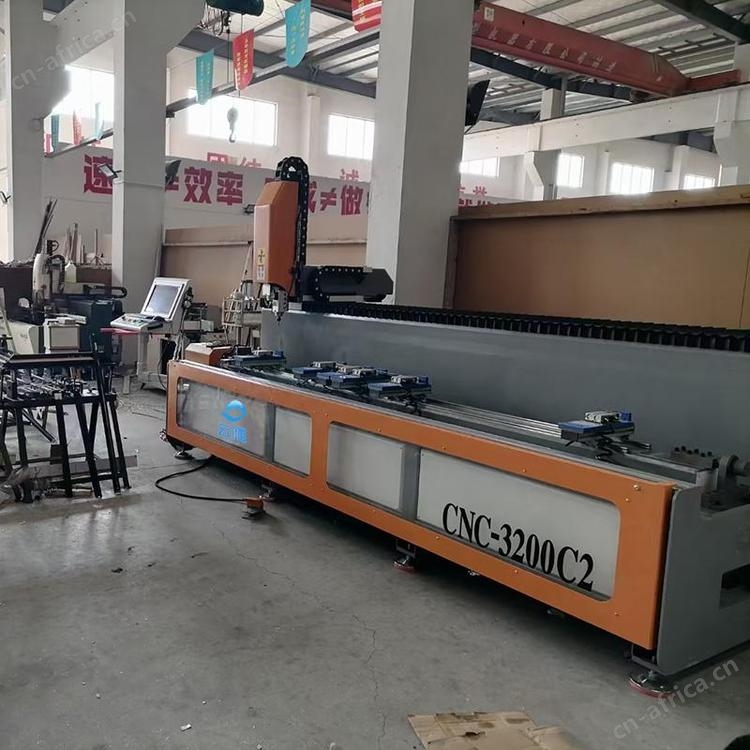

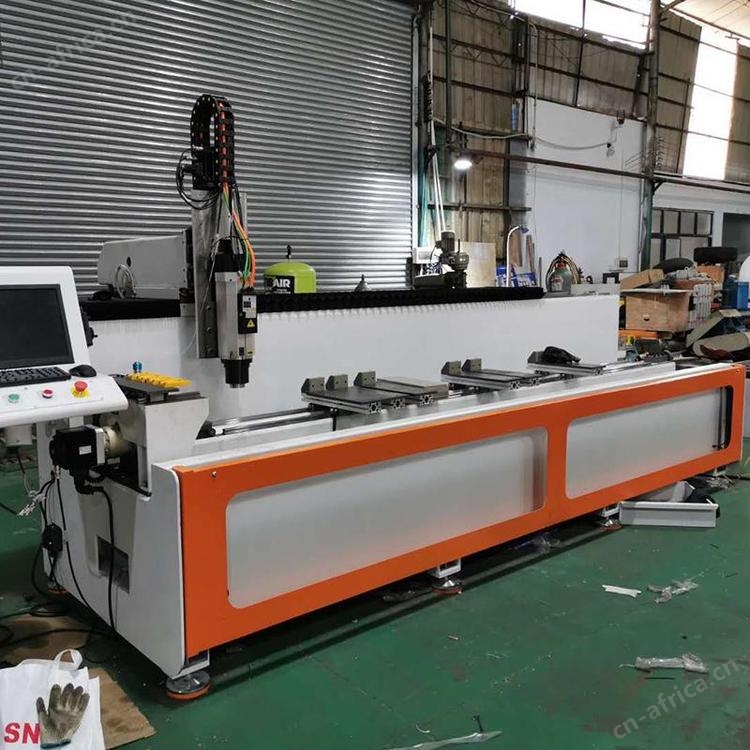

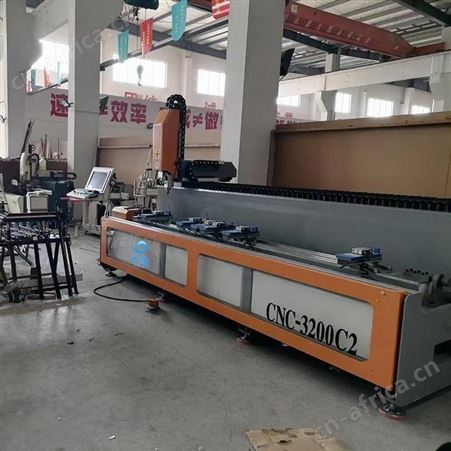

云雕全自动型材四轴钻攻中心

方案设计

1.四轴摆角型材钻攻机雕铣、钻孔、攻牙、倒角为一体的综合性加工设备，在工业型材，铝型材精密加工应用广泛，该设备可实现四轴联动，在异性工件上进行自由加工，实现加工。

2.专业编程软件，使得加工变得简单，不用复杂的编程软件，只要简单几个步骤变可两复杂图纸转换为刀具路径进行加工。

3：专业的电器配置，使得设备性能更加*。在系统配置上云雕型材钻攻机采用了台达全系列电器配件，包括台达钻攻中心CNC控制面板，台达全数字具备超高高响应总线伺服电机，伺服永磁同步伺服主轴驱动器及伺服电主轴，日本星宝高精密减速机和中国台湾高性能上银直线导轨和滚轴丝杠。

4：斗笠式自动换刀刀库，换刀速度快，稳定。

5：硬性攻牙，快捷。

6：加工速度，空走速度每分钟50米。加工速度35米。

7：加工精度，重复定位005㎜，对角线偏差㎜。

8：加工尺寸：加工长度6000㎜，加工宽度700㎜，加工高度300㎜。

9：四轴联动，支持平面，旋转多角度钻孔攻牙，雕铣等综合功能。可旋转工作台能够在-90°、0°和+90°三个位置间任意转换，实现：一次夹装可完成三个面的铣削加工
10：采用高精度直线导轨副、滚柱丝杠、齿轮齿条及进口伺服电机，运动平稳，具有较高的定位及加工精度；:

11：采用进口高速电主轴，转动稳定噪音小，切削能力强且光滑；
12；润滑、冷却：自动油润滑，喷雾冷却。

14：可选用PLC控制和数控CNC两种控制系统，智能的数控系统和简洁直观的人机界面使操作更加方便快捷。

应用行业：工业型材钻攻加工，门窗加工切割钻孔 幕墙龙谷，航空配件、灯具制品、散热配件，工业门窗等切割，雕铣、钻攻等。
