雕型材加工中心系统功能简介及说明
产品特点:

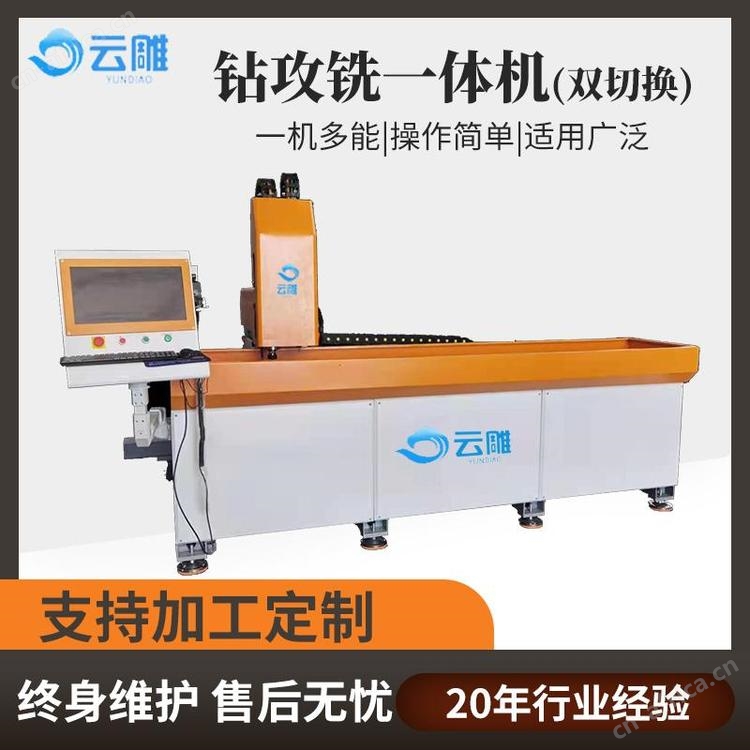

云雕型材加工中心是集体铣削、钻削、雕刻及攻丝于一体的综合复合数控设备,广泛应用于各类精加工设备、铝合金型材加工钻孔攻牙以及金属加工场合。
机床床身、立柱、横梁和滑台均采用高强度球磨铸件结构组成,后经过二次时效回火处理,去除应力,确保床身不变形,增强精密度。:
3:采用日本THK直线导轨和滑块,免维护,可长达50年不变形
4:德国进口研磨齿条,精度控制在0,001㎜以内
5:意大利自动换刀电主轴,功率在7500瓦以上,强大切削力了加工强度,确保切削光滑度
6:大功率传动电机,日本安川大功率伺服电机,了机床精度和速度:
7:垃圾自动回收系统,系统配置了垃圾自动回收系统,确保切削完毕废垃圾整齐整洁。
加工参数
1:加工长度4500MM
2:加工宽度650mm
3:加工速度空行4000MM/分钟 加工24000MM/分钟
4:加工精度,重复定位精度㎜正负误
售后及保修:
1、产品及部件及附件均免费保修壹年。甲方在乙方购机后,安排技术人员给予最终用户免费培训直到其能独立自行操作。2、在保修期内,属于以下情况中的任何一种都不在保修范围之内:
1)因最终用户违反操作规程。不按机器保养要求操作机器的。
2)因供电系统电压不正常,打雷、火灾、地震等引起的故障。
4)因最终用户在产品安装后再次运输、意外事故、天灾、误用滥用机器、任何没有的对机器改装或修理更换零件造成的故障。
工厂加工设备
工厂加工检测工艺:
主要机床附件:
金属全自动钻攻中心技术参数表
云雕全自动改钻攻中心系统配置清单
序
规格说明
单位
1
工作台尺寸(Y轴×X轴Z轴300)备注:整个机器外结构尺寸。
mm
2800*2000
2.
X轴有效加工行程,备注:有效加工宽度
mm
1000
3.
Y轴有效加工行程,备注:有效加工长度
mm
2000
4.
Z轴有效加工行程,备注:有效加工高度行程
mm
250
5.
Z轴伺服电机(台达)
mm
2000W
6
X轴伺服电机(台达)
W
2000W
7
Y轴伺服电机(台达)
w
1300W
9
G00快速进给(X轴)空行
mm/min
40000
10
G00快速进给(Y轴)空行
mm/mi
30000
11
直线导轨德国SLM高精密直线导轨
批
1
12
X//Y轴采用研磨齿条,
批
1
13
电控配件 德力西和正泰电器
套
1
14
中国台湾台达数控系统
套
1
15
自动注油装置
套
1
17
Z轴采用滚轴丝杠。
套
1
18
Z轴电机带抱闸刹车
套
1
19
标准电柜控制箱
套
1
20
伺服主轴
1
21
台达伺服驱动器
6KW
1
22
电器配置采用正泰电控
套
1
23
5500W吸尘装置
套
1
24
加工速度每分钟20米
25
空行速度每分钟40米
26
加工精度
27
重复定位精度
28
三轴防尘
29
加工流程:
1:简易编程,方法一:电脑数控编程,将CAD文件直接转换成刀具路径,便可加工。方法二:手动编程,通过数控系统按键,编辑刀具路径,87个孔位可在半小时完成整个编辑,形成刀具路径。
2:装在文件,将电脑编辑文件直接上传到并拷贝刀数控系统里面进行加工前准备。
3:工件上料,将所需要加工件放到放到滑轮上,推进工作台上,经气动夹具自动定位,装夹夹紧,整个过程只需要一人操作,简单轻松。
4:开始加工。
(1)系统会自动找到加工原点。
(2)系统会根据程序所需要的的钻头编号选择所需要的钻头丝锥。
(3)首先钻打点定位。
(4)换刀选择M3刀柄
(5)开始个工件钻孔攻牙,一次钻孔完毕之后,将自动换刀,选择对应丝锥开始攻牙,循环以上动作,直到将所需加工孔位加工完毕。
(6)系统会自动移动至第二工件继续加工,该优点是加工速度快,无需等待,节省加工时间。
(7)当地一个工件完成钻孔之后,人工将加工完工件取下来,进行循环上料,自动装夹,一直循环,机器永远不停。
30
加工参数:
1:换刀时间5秒 一共六把刀大概30秒换刀时间
2:打点时间大概70秒
3:钻孔时间8秒平均时间共 7分钟
4:攻牙时间平均4秒时间 4分钟
5:抬刀时间秒,一共130秒. 2分钟
6:空行走时间一个孔1秒,一共100秒
7:其他未计算到时间1分钟
按这个计算大约在17分钟可以加工一块87空孔位的板材
金属全自动钻攻中心技术参数表
云雕全自动改钻攻中心系统配置清单 | |||
序 | 规格说明 | 单位 |
|
1 | 工作台尺寸(Y轴×X轴Z轴300)备注:整个机器外结构尺寸。 | mm | 2800*2000 |
2. | X轴有效加工行程,备注:有效加工宽度 | mm | 1000 |
3. | Y轴有效加工行程,备注:有效加工长度 | mm | 2000 |
4. | Z轴有效加工行程,备注:有效加工高度行程 | mm | 250 |
5. | Z轴伺服电机(台达) | mm | 2000W |
6 | X轴伺服电机(台达) | W | 2000W |
7 | Y轴伺服电机(台达) | w | 1300W |
9 | G00快速进给(X轴)空行 | mm/min | 40000 |
10 | G00快速进给(Y轴)空行 | mm/mi | 30000 |
11 | 直线导轨德国SLM高精密直线导轨 | 批 | 1 |
12 | X//Y轴采用研磨齿条, | 批 | 1 |
13 | 电控配件 德力西和正泰电器 | 套 | 1 |
14 | 中国台湾台达数控系统 | 套 | 1 |
15 | 自动注油装置 | 套 | 1 |
17 | Z轴采用滚轴丝杠。 | 套 | 1 |
18 | Z轴电机带抱闸刹车 | 套 | 1 |
19 | 标准电柜控制箱 | 套 | 1 |
20 | 伺服主轴 | 1 | |
21 | 台达伺服驱动器 | 6KW | 1 |
22 | 电器配置采用正泰电控 | 套 | 1 |
23 | 5500W吸尘装置 | 套 | 1 |
24 | 加工速度每分钟20米 |
|
|
25 | 空行速度每分钟40米 |
|
|
26 | 加工精度 |
|
|
27 | 重复定位精度 |
|
|
28 | 三轴防尘 |
|
|
29 |
加工流程:
1:简易编程,方法一:电脑数控编程,将CAD文件直接转换成刀具路径,便可加工。方法二:手动编程,通过数控系统按键,编辑刀具路径,87个孔位可在半小时完成整个编辑,形成刀具路径。 2:装在文件,将电脑编辑文件直接上传到并拷贝刀数控系统里面进行加工前准备。 3:工件上料,将所需要加工件放到放到滑轮上,推进工作台上,经气动夹具自动定位,装夹夹紧,整个过程只需要一人操作,简单轻松。 4:开始加工。 (1)系统会自动找到加工原点。 (2)系统会根据程序所需要的的钻头编号选择所需要的钻头丝锥。 (3)首先钻打点定位。 (4)换刀选择M3刀柄 (5)开始个工件钻孔攻牙,一次钻孔完毕之后,将自动换刀,选择对应丝锥开始攻牙,循环以上动作,直到将所需加工孔位加工完毕。 (6)系统会自动移动至第二工件继续加工,该优点是加工速度快,无需等待,节省加工时间。 (7)当地一个工件完成钻孔之后,人工将加工完工件取下来,进行循环上料,自动装夹,一直循环,机器永远不停。
|
|
|
30 |
加工参数: 1:换刀时间5秒 一共六把刀大概30秒换刀时间 2:打点时间大概70秒 3:钻孔时间8秒平均时间共 7分钟 4:攻牙时间平均4秒时间 4分钟 5:抬刀时间秒,一共130秒. 2分钟 6:空行走时间一个孔1秒,一共100秒 7:其他未计算到时间1分钟 按这个计算大约在17分钟可以加工一块87空孔位的板材
|
|
|
