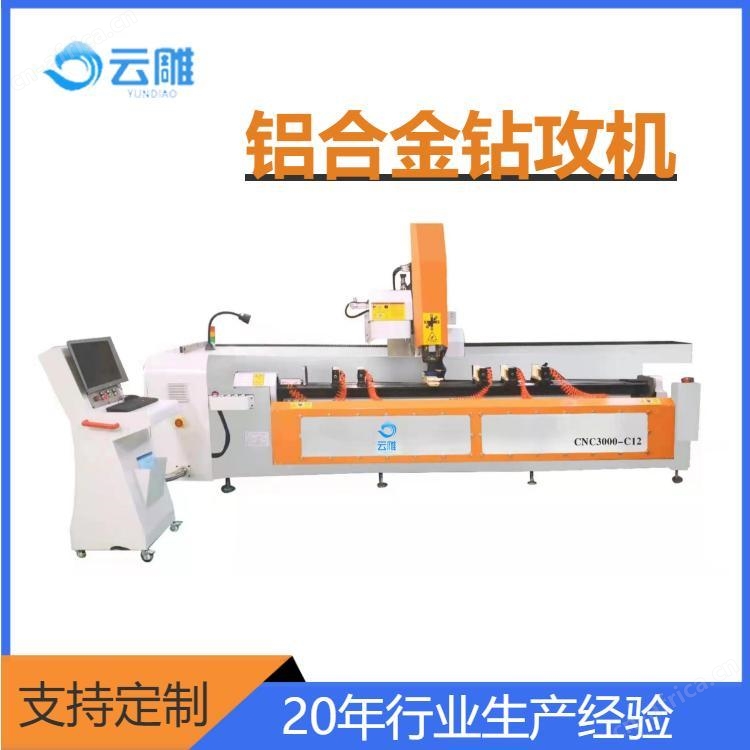

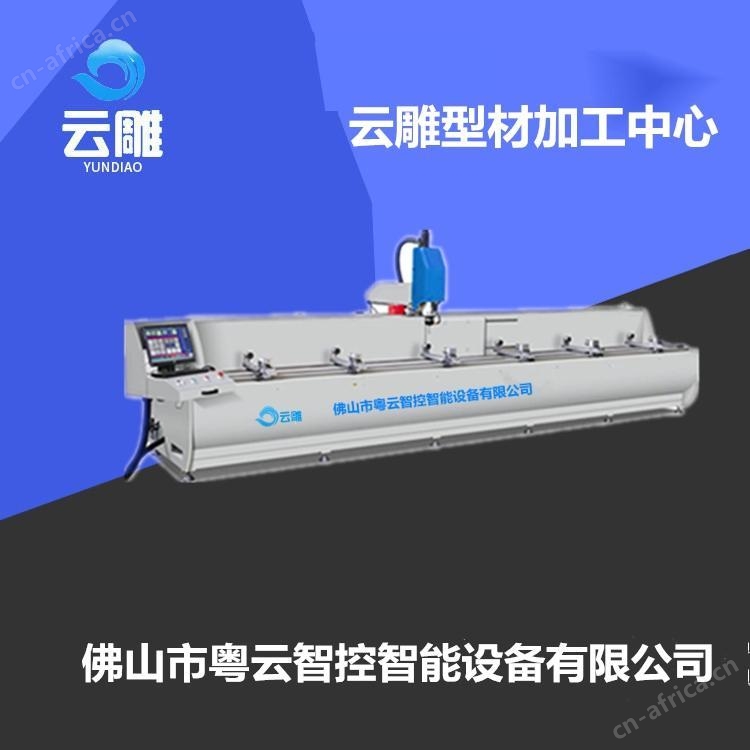

一、机械规格：

单位

功能说明

序

规格说明

单位

YD-2538

一：机床参数

1

工作台尺寸（Y 轴×X 轴）备注：整个机器外结构尺寸。

mm

22*4500

2.

X轴有效加工行程，备注：有效加工宽度

mm

3800

3．

Y轴有效加工行程，备注：有效加工长度

mm

250

4.

Z轴有效加工行程，备注：有效加工高度行程

mm

300

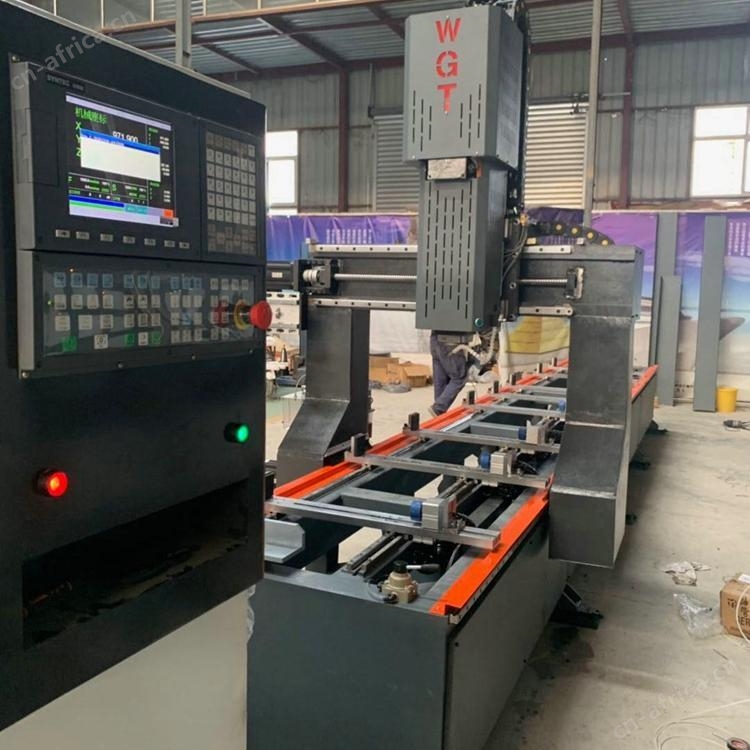

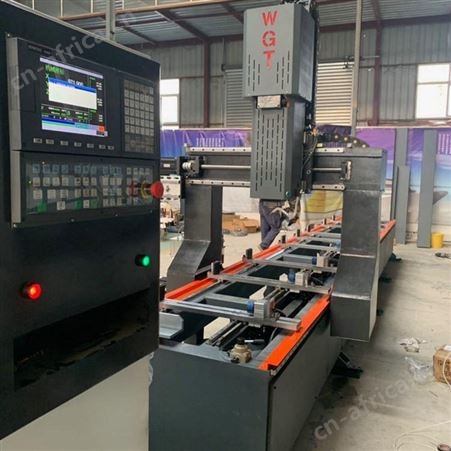

二：机电设备清单

1

中国台湾宝元型材专用数控系统

注：（1）钻铣加工时可通过CAD软件直接导入，无需编程。（2）内置各种型材加工模块，直接导入模块就可以进行钻攻铣一体化简易加工。（可支持铣刀钻头自由加工选择。

套

1

2

双主轴，2200W和4500W各一个，可针对铝材、钢材、铜材等金属进行切削、雕铣雕刻。

套

1

3

雷赛全数字大功率伺服电机

套

3

4

伺服驱动器。雷赛伺服驱动器,该驱动器精度高，性能稳定。

套

3

5

伺服电机。X轴采用1000瓦 Y轴采用1000W*2 Z轴采用1300W含刹车功能.雷赛伺服电机性能稳定，精度可控制在范围之内，可确保钻孔雕铣加工时候不会断刀。动力强劲，扭力达到,动力强劲，加工快捷无毛刺

批

1

6

手轮，三轴定位手轮，方便对刀定位。

套

1

7

全自动注油装置，确保传动部件润滑，不易磨损传动部件。

套

1

8

油雾冷却，专业油雾泵，进行空压调节流量，刀具冷却及工件光滑

套

1

9

自动对刀仪器，确保重复加工，断点续接以及停电重启的精准度

套

1

10

施耐德电气配件（空气开关、保护器）

套

1

11

欧姆龙接近开关

套

1

三．机床加工参数

1

G00 快速进给（X轴）空行/加工

mm/min

30000/12000

2

G00 快速进给（Y轴）空行/加工

mm/min

25000/10000

3

G00 快速仅给（Z轴）空性/加工

mm/min

1500/1000

4

重复定位精度

MM

正负

5

机床加工精度

MM

6

对角线偏差

MM

四；机械传动部分

1

日本星宝行星减速机

套

3

2

中国台湾 TBI25滚轴丝杠

批

1

3

国产导轨丝杠

批

1

4

齿条（模）

批

1

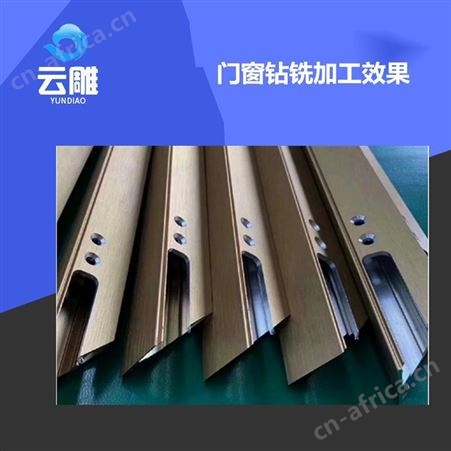

五．机床加工工艺

1

（1）200MM*200MM*10MM方通加钢板焊接成型

（2）经碎火热处理，确保减少变形量。

（3）经数控龙门铣床精密加工，加工精度在

（4）专业钣金技工进行精密组装，组装精度在MM内，确保在进行钻铣攻牙时精度减少断刀几率，确保加工效率。

套

1
