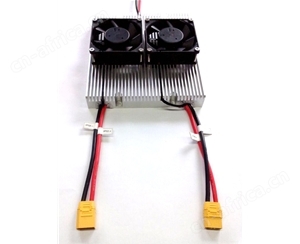

S3KW-25M是DC-DC电源模块，200-420Vdc输入，25Vdc、120A输出，输出功率3000W；具有高可靠性、高效率、高功率密度；可广泛应用于电动汽车、雷达、电子对抗、工业控制等高可靠性电子设备。
1.1 特点
·额定输出功率：3000W (带电池切换)
·典型效率：93.0%
·输出电压范围：25V (其它电压可定制)
·输出过流及短路保护
·输入过欠压保护
·输出过欠压保护
·过温保护
·工作温度：-55℃～80℃
·输入输出抗电强度：4242Vdc
·MTBF： TBD
1.2 安规及环保特性
·产品设计符合UL/ GB
·产品设计符合RoHS5
3 引用标准及规范
GB/T 2423-2008 电工电子产品环境试验
4 电气特性
如无特殊说明，所有规格均在环境温度25℃、额定输入电压、额定输出电压、满载条件下测得。
4.1 极限参数
| 项目 | 最小值 | 典型值 | 值 | 单位 | 备注/条件 |
| 输入非工作电压范围 | -0.3 |
| 450 | Vdc | 持续 |
| 允许输入工作电压 |
|
| 420 | Vdc | 持续 |
| 工作温度 | -55 |
| +80 | ℃ | 外壳温度 |
| 存储温度 | -60 |
| +125 | ℃ | 环境温度 |
4.2 输入特性
| 项目 | 最小值 | 典型值 | 值 | 单位 | 备注/条件 | |
| 输入工作电压范围 | 200 | 300 | 420 | Vdc |
| |
| 输入欠压保护 | 欠压关机电压 | 120 |
| 190 | Vdc | Io=60A |
| 欠压恢复电压 |
|
| 200 | Vdc | ||
| 输入过压保护 | 过压关机电压 |
|
| 455 | Vdc | |
| 过压恢复电压 | 420 |
|
| Vdc | ||
| 输入电流（PEAK） |
|
| 15 | A | Vin=250Vdc Vout=25Vdc，Io=120A | |
| 空载输入电流 |
| 100 |
| mA | Vin=300Vdc Vout=25Vdc，Io=0A | |
4.3 输出特性
| 项目 | 最小值 | 典型值 | 值 | 单位 | 备注/条件 | ||
| 输出电压整定值 | 24.7 | 25 | 25.3 | Vdc | Vin=300Vdc，Io=120A | ||
| 输出稳压精度 |
|
| ±1.5 | % | Vin=250-420Vdc，Io=0-120A | ||
| 电压调整率 |
|
| ±1.5 | % | Vin=250-420Vdc，Io=120A | ||
| 负载调整率1 |
|
| ±1.5 | % | Vin=400Vdc，Io=0-120A | ||
| 输出电流范围 | 0 |
| 100 | A | Vout≤25V | ||
| 输出功率范围 | 0 |
| 3000 | W | Vout≥25V, Pomax=3000W | ||
| 输出过流保护 | 99% | 120%Io | 130% | % | Vin=400Vdc，Vout=25Vdc | ||
| 输出过压保护 |
| 28 |
| Vdc | 在25%-99%负载下，保护模式死锁，EN清除故障或重启 | ||
|
| 26 |
| Vdc | 在0%-25%负载下，保护模式死锁，EN清除故障或重启 | |||
| 输出防反接 |
| 无 |
|
|
| ||
| 纹波+噪声（峰峰值） |
| 200 |
| mV | 测试方法见图(16) | ||
| 输出容性负载 |
|
| 3000 | μF | 纯阻模式 | ||
| 输出电压上升时间 |
| 600 |
| ms |
| ||
| 开机延时 | 3 |
|
| S | 输入电压欠压恢复点到输出电压10%时间 | ||
| 瞬态响应 | 过冲幅度 |
| 500 |
| mV | 25%-50%-25%，50%-75%-50%负载阶跃变化，di/dt=2.5A/µs，负载变化。（大动态负载10%-90%。） | |
| 恢复时间 |
| 1 |
| ms | |||
| 开关机输出电压过冲幅度 |
|
| 5 | %Vout |
| ||
| 效率 | 99%负载 | 92.0 | 93.0 |
| % | Vin=400Vdc，Vout=25Vdc，Ta=25℃ | |
| 50%负载 | 91.0 | 93.0 |
| % | |||
1.4 其它特性
| 项目 | 最小值 | 典型值 | 值 | 单位 | 备注/条件 |
| 过温保护 |
| 125 |
| ℃ | 模块内部温度，延时1S之后检测温度小于125℃，模块恢复输出 |
| 开关频率 |
| 750 |
| KHz |
|
| 温度系数 |
|
| ±3.73 | mV /℃ | Ta=-55 ～+80℃ |
| 重量 |
|
| 1300 | g |
|
1.5 安规、EMC及环保特性
| A、安规标准 | |||||||
| 认证 | 安规标准 | 备注 | |||||
| UL | UL 60950-1；C22.2 NO. 60950-1 | 相关认证按客户需求而定 | |||||
| CE | EN 60950-1 | ||||||
| CB | IEC 60950-1 | ||||||
| TUV | EN 60950-1 | ||||||
| CQC/CCC | GB 4943 | ||||||
| CSA | C22.2 NO. 60950-1 | ||||||
| B、安规特性 | |||||||
| 项目 | 技术指标 | 备注 | |||||
| 抗电强度 | 输入对输出 | 4242Vdc | 测试条件：10mA/60s，上升速率500Vdc/s；无击穿、无飞弧 | ||||
| 输入对外壳 | 2121Vdc | ||||||
| 输出对外壳 | 2121Vdc | ||||||
| 绝缘电阻 | ≥100MΩ | 相对湿度90%，标准大气压下，500Vdc电压下测试；湿热试验后，立即测试输入端与外壳的绝缘电阻≥1MΩ，12h后≥10M | |||||
| C、EMC特性 | |||||||
| 项目 | 标准/级别 | 准据 | |||||
| 电磁干扰（EMI） | 传导干扰 | GB/T 17619；GB/T 18655 | 等级3 | ||||
| 电磁敏感（EMS） | 尖峰电压 | GB/T 17619；GB/T 18655 | |||||
| D、环保特性 | |||||||
| 项目 | 标准/级别 | 准据 | |||||
| RoHS5 | - | 符合RoHS材料+铅焊接 | |||||
| RoHS6 | √ | 符合RoHS材料+无铅焊接 | |||||
| 其它要求 | - |
| |||||
