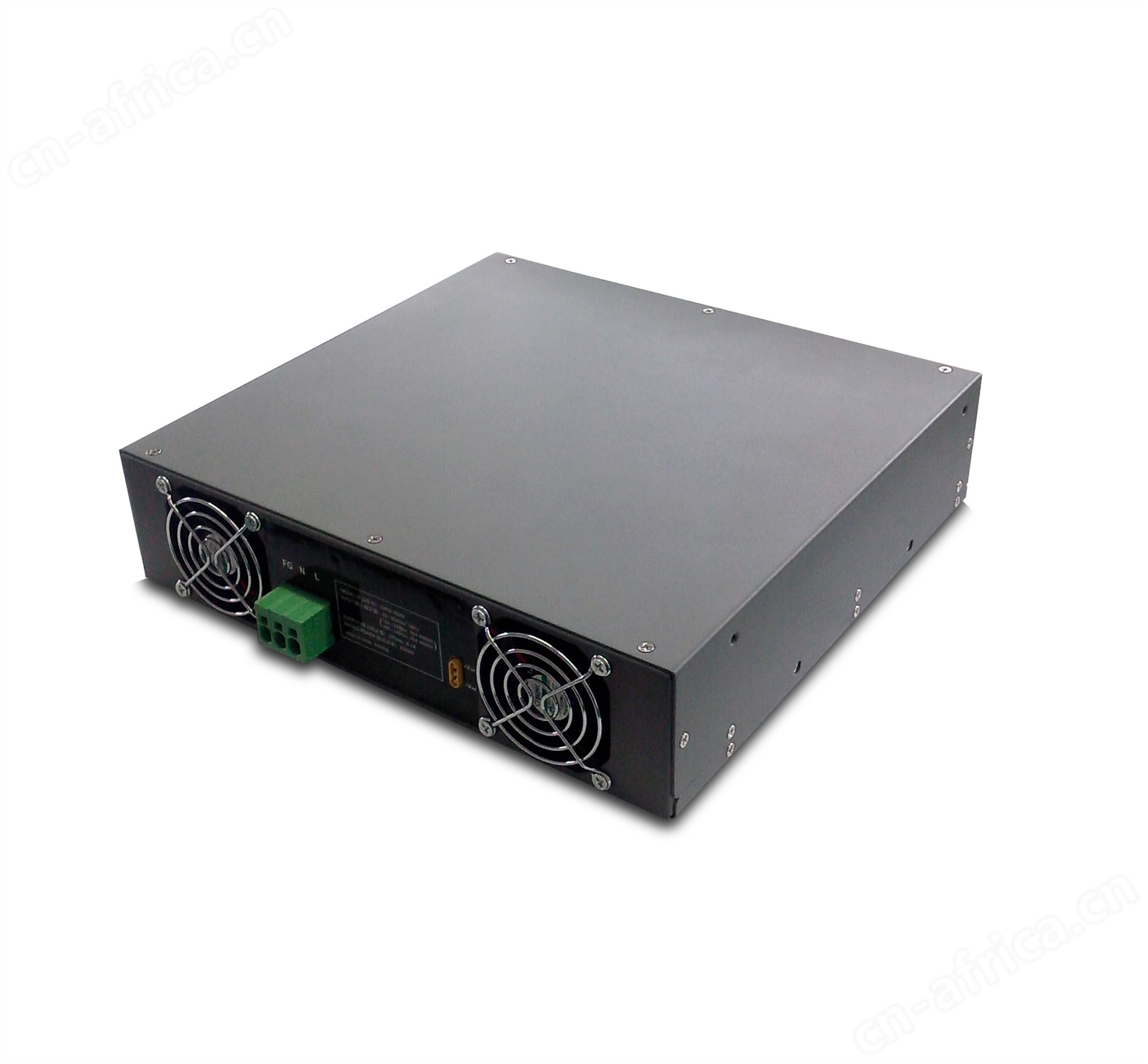

S3KW-380M电源输入AC90 - 264Vac,额定输出90-280Vac/3000W。电源具有输入欠压保护、输出过流保护、输出过压、过温保护等功能
4.1 输入特性
4.1.1输入基本特性
| 项 目 | 最小值 | 典型值 | 值 | 单 位 | 备 注/条件 |
| 输入电压范围 额定输入电压 输入电流 | 90 -
|
220 20 | 280 - - | Vac Vac A | |
| 漏电流 |
| 1.5 |
| mA | Vin=240Vac,60Hz,输出满载,参照IEC60950-1 |
| 输入冲击电流 |
|
| 30 | A | Vin=220Vac，输出满载 |
| 功率因素(PF) |
| 98 |
| % | Vin=220Vac，输出满载 |
4.2输出特性
4.2.1输出基本特性
| 项 目 | 最小值 | 典型值 | 值 | 单 位 | 备 注/条件 |
| 输出电压范围 | - | 380 | - | Vdc | 全输入电压，全温度范围内满足 |
| 输出电流范围 | - | 8 | - | A |
|
| 稳压精度 | - | - | 3 | %Vo |
|
| 效率 | - | 96 | - | % | 输入220Vac,输出满载, Ta=25℃, |
4.2.2 输出保护特性
| 项 目 | 最小值 | 典型值 | 值 | 单 位 | 备 注/条件 |
| 输出过压保护 | 400 | - | 430 | Vdc | 停止工作 |
4.3 其他规格
| 项 目 | 要求 | 备 注 |
| 气味 | 不产生异味和有害健康的气味 |
|
| 散热 | 风扇散热 | a、99%负载要求风速：1m/s b、80%负载要求风速：0.5m/s c、60%负载满足自然冷却 |
| 环保 | 产品设计符合ROHS |
|
| 防火等级 | 符合UL94V0 标准 |
|
5、安规特性
| 项 目 | 等级 | 标准（或测试条件） | ||
| 抗电强度 | 输入对输出 | 无 | Vac | 无击穿、无飞弧 测试条件：10mA /min,上升速率 500V/s |
| 输入对大地 | 3000 | Vac | ||
| 输出对大地 | 500 | Vdc | ||
| 绝缘电阻 | 输入对输出 | 无 | MΩ | 在正常大气压力下，相对湿度为 90%，测试电压：500Vdc |
| 输入对大地 | ≥10 | MΩ | ||
| 输出对大地 | ≥10 | MΩ | ||
6 EMC 特性
| 项 目 | 等级 | 标准（指标要求） |
| 传导干扰（CE） | EN55011 | Class A |
| 辐射干扰（RE） | EN55011 | Class A |
7 结构尺寸
外形尺寸：长*宽*高=266*252*63mm 未标尺寸公差参考 GB-T 1804-2000-M
