BX943W电动沥青旋塞阀​简介

是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀zui适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。沥青旋塞阀的启闭件(锥塞或球) 围绕自身中心线旋转旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。沥青阀结构简单,启闭迅速,流体阻力小,近年来作为历*早被人们采用的阀门之一,不但没再被球阀等型式的阀门所代替,反而市场呈现愈来愈火爆的趋势。根据炭素生产中沥青用阀必须具备耐高温、耐磨损、对粘性物料有很好密封能力的特点,阀门结构中不能存在空腔死区,不采用金属硬密封,而采用软密封时,密封材料应能尽可能地适应高温.在炭素工业实践中,闸阀、球阀作为沥青阀有着无法克服的缺陷.而旋塞阀以突出特点在与沥青相近工艺条件下的成功应用,证明其是一种非常完善的炭素沥青阀.

BX943W电动沥青旋塞阀​执行器选型

多回转电动装置，简称为Z型电装，,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于等。可用于明杆阀，也可用于暗杆阀。 多回转电装具有功能全、性能可靠、控制系统、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

DZW多回转电动装置按防护类型分：有户外型和隔爆型；
按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。

常规型的电动装置是分体化的结构，需要外配控制箱，没有现场按钮。
整体型的电动装置是一体化结构，可以输入开关量信号，输出4-20mA信号，有现场按钮。
调节型电动装置是一体化结构，可以输入输出4-20mA信号，可调节阀门开度大小，从而实现对流量大小的调节。

特点BX943W电动沥青旋塞阀​　
1.阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏
2.双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命
3.整个密封过程可近似认为与管道内压力无关
4.PTFE衬套内,根据使用温度和工作介质采用不同材料填充物,润滑好、寿命长
 BX943W电动沥青旋塞阀参数

BX943W电动沥青旋塞阀主要外形尺寸

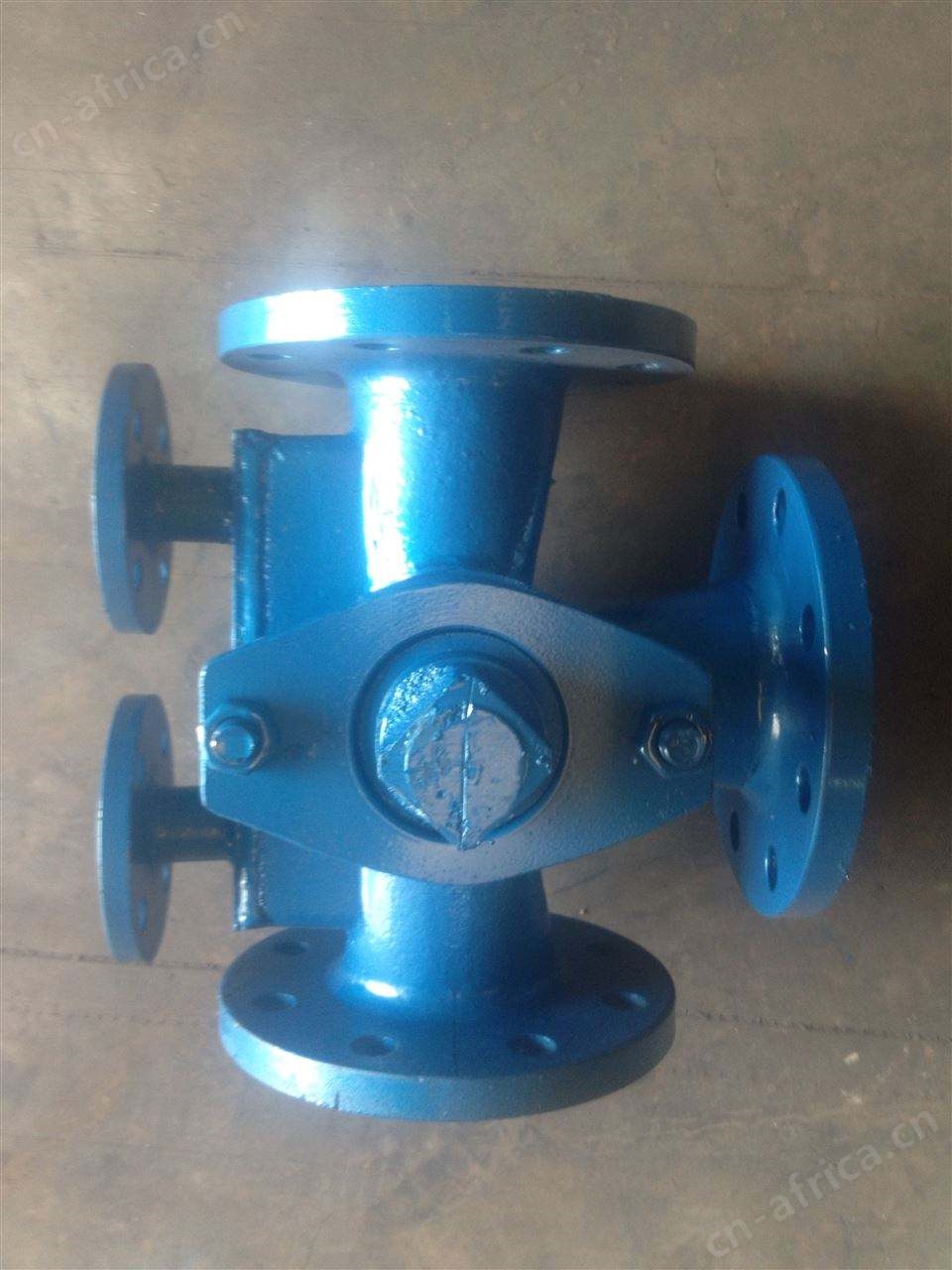

沥青旋塞阀BX43W结构

４．BX943W电动沥青旋塞阀安装使用
　　根据阀的通止换向标识将其联接于管路中，法兰接触面加入石棉橡胶垫，联接后保证密封可靠。导热油通道用3/4″管联接。
　　调整密封填料压盖的压紧程度，使之沥青不致泄漏。如阀芯不易旋转，可调整接触阀芯的螺钉以减少阀芯锥面对阀体锥孔接触面的压力。
　　５．维护保养
　　定期检查阀的使用情况，如发现填料处泄漏可调节压盖的压紧程度。当发现填料破损应及时更换。卸下压盖，取出填料，重新将条形填料绕在阀芯之圆柱表面上，再装上压盖压紧，填料可用尼龙条。
