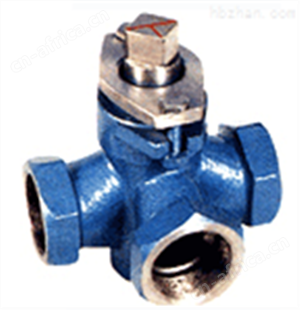

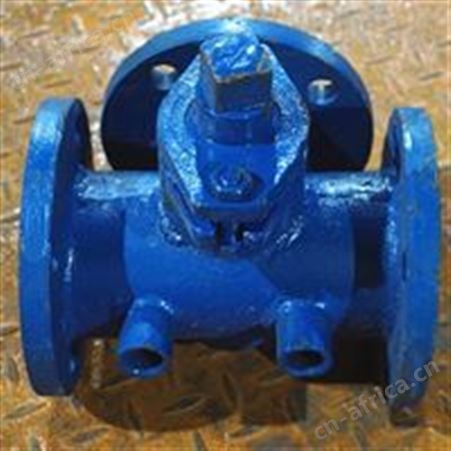

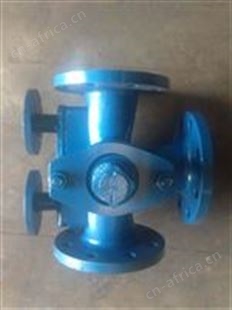

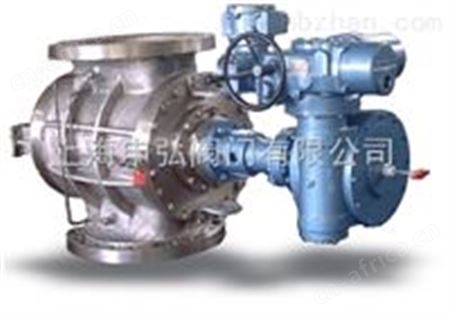

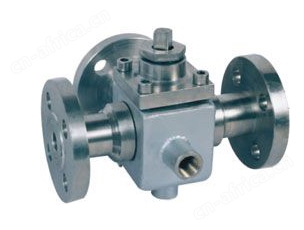

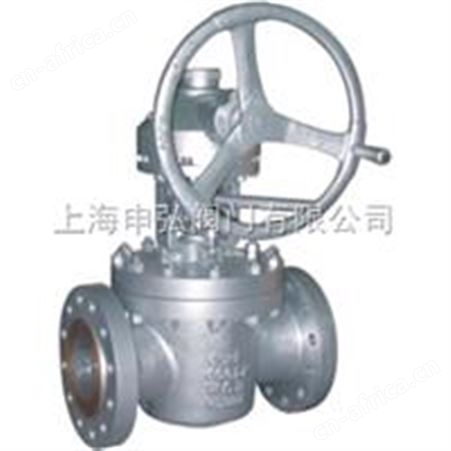

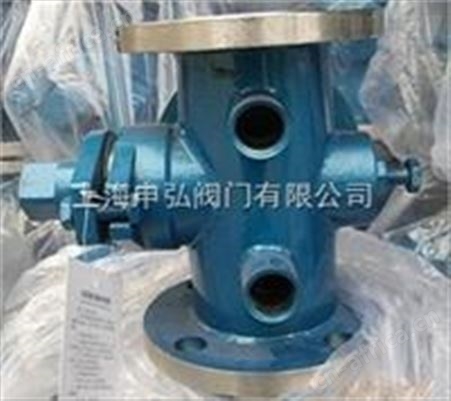

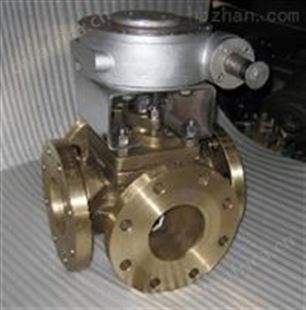

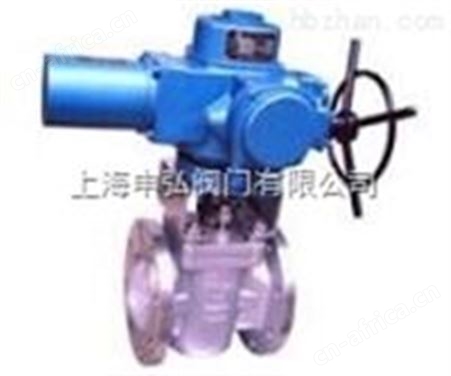

电动三通保温旋塞阀-上海申弘阀门有限公司

品牌	申弘

【电动三通保温旋塞阀BX944W】简介

广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。三通旋塞阀这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀zui适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。

电动三通保温旋塞阀BX944W优点

1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。

主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX44W-1.0P	1.0	1.5	1.1	1.0	酸类等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

主要尺寸

口径（DN）	L		D	D1	D2	z-φd
20	145	150	105	75	55	4╳14
25	145	160	115	85	65	4╳14
32	165	190	135	100	78	4╳18
40	180	200	145	110	85	4╳18
50	200	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	12╳23
300	580		440	400	368	12╳23
