RTO入口VOC浓度在线监测仪

一、概述

本产品适用于RTO等废气处理设备在线监测，基于红外IR探测原理，是符合现行国内和国际通用行规的优质产品，满足有关计量、环境法规和标准。本系统具有响应时间快，测量精度高、使用寿命长，简易维护等特点。适用于测量苯系物、醇类、各种烃类及衍生物等易燃易爆炸气体。防止高浓度气体进入RTO废气炉内发生爆炸，同时也可防止RTO炉废气浓度过高造成燃烧不充分，从而产生超标排放的环保违规问题。

二、系统设计

1、RTO废气监测的必要性

RTO（Regenerative Thermal Oxidizer）,也称作蓄热氧化炉,它是一种高效的有机废气处理设备。其工作原理是在高温下将废气中有机物VOCS氧化成二氧化碳和水，从而净化废气，并回收废气分解时所释放出的热量。如三室体RTO废气分解效率达到99%以上，热回收效率达到95%以上。RTO主体结构有燃烧室、蓄热室、切换阀、主风机、燃气加热系统、热交换器等组成。

为了防止进入RTO炉的VOC废气浓度过高产生爆炸危险，以及进入RTO废气浓度过高燃烧不充分，产生超标排放的环保违规问题。同时在废气浓度较低时，降低新风风量的补给，有效的浓缩有机废气浓度。必须监测并控制RTO炉入口废气浓度在一定的安全范围，以确保RTO安全可靠，经济运行。

2、安装废气监测的功能体现

通常RTO入口voc废气浓度监测有两个报警点，即一级警报和二级警报。一般来说，入口VOC气体浓度较低时，低于一级警报（可调），RTO炉所需要的天然气燃料比较多。高于一级警报（可调），RTO炉内维持一定的炉膛温度（760℃左右），系统会适当减少天然气用量，RTO进入低耗能状态或者有机废气自燃状态。如果入口VOC有机废气超过二级警报（可调），系统会打开新风阀门补新风。从而达到降低入口VOC浓度的作用。如果补新风无法降低VOC气体在安全范围。监测系统会警报并紧急使RTO炉停止运行，从而达到RTO炉的作用。

3、系统配置

该监测系统由德国DRAEGER IR红外探测仪，德国BUHLER采样预处理单元、德国KROHNE 精密流量控制产品，德国RITTAL可靠EX防爆机箱、PTFE耐腐蚀耐高温管线等组成。系统具有有效的除尘除湿预处理样气功能，通过精密流量控制，使得IR红外产品测量更为精准，可靠。

4、系统原理

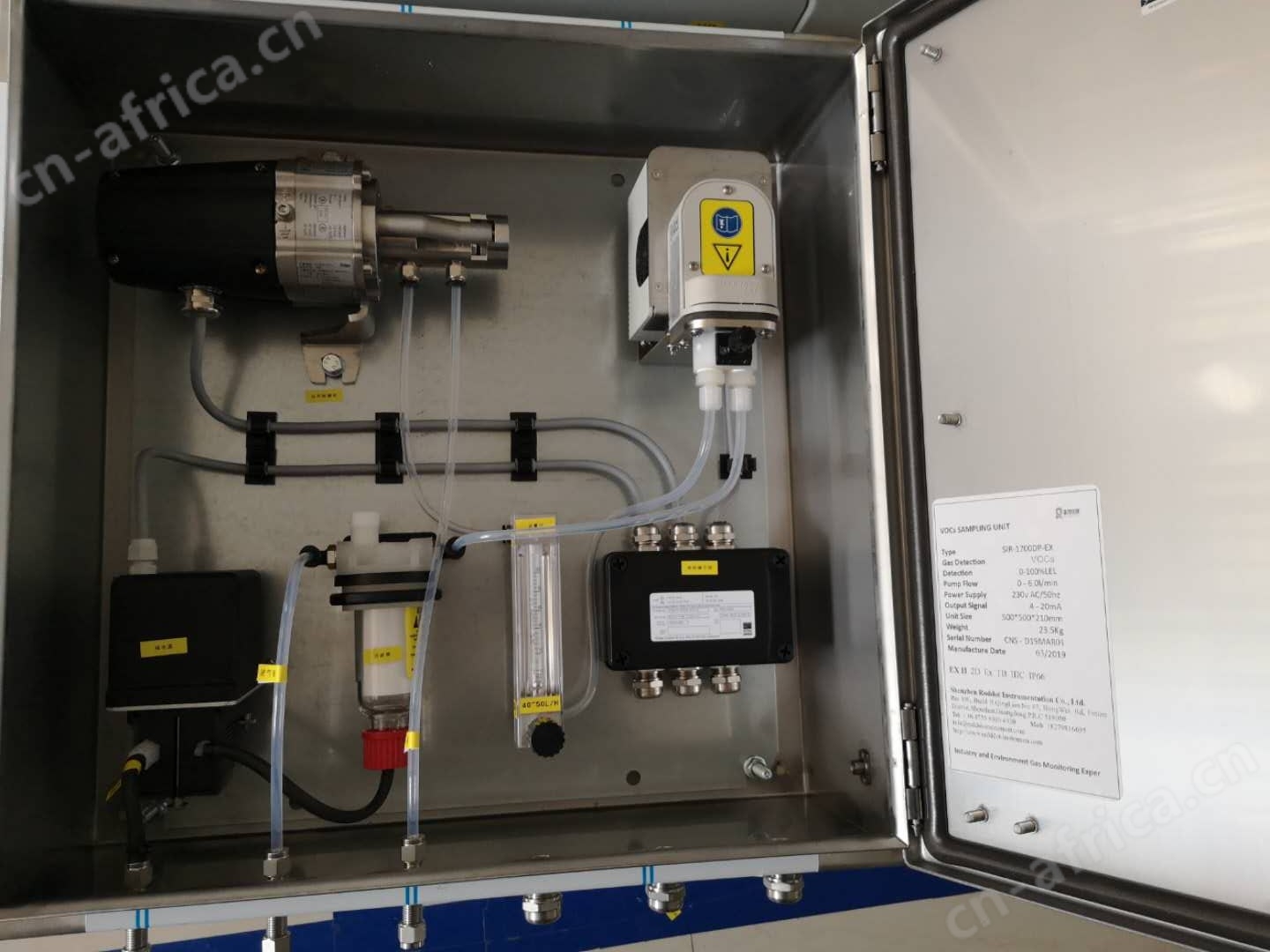

设备采样探头通过接口连接RTO入口管道上，通过采样泵把RTO炉入口废气抽入采样单元进气口，经过带冷凝功能的水尘过滤器，可以把样气中的粉尘，水汽过滤下来，冷凝水通过自动排水蠕动泵单元排除系统外部。最后通过流量计调节稳流，把干净的，湿度较低的，稳定的样气送入IR传感器分析。

系统设置三通标定切换阀用于样气采集和系统定期标定切换。每6个月或1年，仪表会有零点漂移产生，通入标准浓度的丙烷气体进行校准。系统校准时，需确认或者手动控制RTO新风阀门全开位置，或者用户生产检修期间，防止RTO炉入口废气浓度上升，造成的设备或者烟气超标排放问题。

5、日常维护

每月建议开柜检查流量计流量、过滤器滤芯颜色、采样泵温度和声音、蠕动泵排水情况；

根据检查情况，调整流量，更换沾污严重的滤芯；

建议每月切换一次标定阀，以检查仪器零点情况；

建议每6个月或者1年厂家技术标定探测仪。

6、系统参数

工作电源：AC220V &DC24V senor
