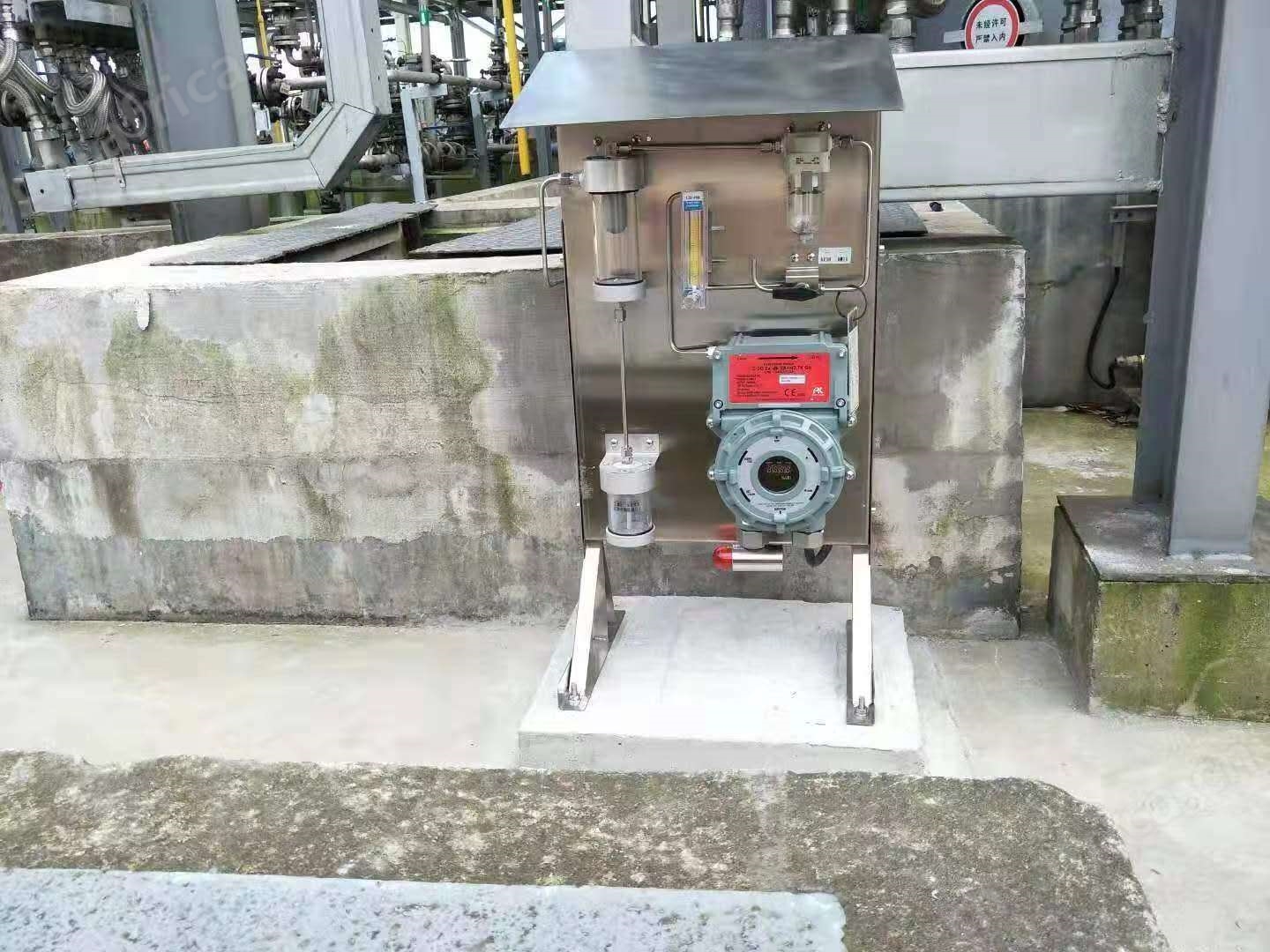

背板式LEL采样分析单元

一、系统概述

本产品适用于石油化工行业可燃气体在线监测，基于红外IR探测原理，是符合现行国内和国际通用行规的优质产品，满足有关计量、环境法规和标准。本系统具有响应时间快，测量精度高、使用寿命长，简易维护等特点。适用于测量苯系物、醇类、各种烃类及衍生物等易燃易爆炸气体。防止区域内高浓度气体的产生而发生爆炸，从而避免产生超标排放的环保、安监的违规问题。

二、系统设计

1、石油化工行业可燃气体在线监测的必要性

频发不断的可燃气爆炸事故，让人不得不重视可燃气报警器的安装必要性。可燃气报警器可探测燃气浓度，把它安装在发生燃气泄漏的场所，当燃气在空气中的浓度超过设定值探测器便会触发报警，启动联动装置，通风或关闭气源，排除险情，大程度的避免火灾、爆炸、窒息、死亡等恶性事故的发生。

2、安装可燃气体在线监测的功能体现

可燃气体检测报警系统就是要解决车间工厂安全问题，可燃气体检测仪对工厂内可燃气体含量进行检测、数据分析、电路转换，经信号线路传送到主机控制系统上，再有控制系统到中心监测计算机进行分析，对可燃气体以曲线和数据方式显示、超限报警，并对相关历史数据进行存储管理。监控室记录并分析工厂内可燃气体浓度值。

可燃气体检测仪将会探测到工厂内可燃气体浓度传输到控制系统上，一旦工厂内可燃气体浓度达到上限报警值，控制系统就会发出声光报警, 并输出高限报警信号以启动排风扇或者现场监控安全人员采取更有效的措施，降低现场的可燃气体浓度。如果可燃气体浓度检测仪器探测到气体浓度持续上升，并达到高限报警值, 那控制系统就会输出高限报警信号（脉冲信号)以启动紧切断电磁阀，切断气源。

3、系统配置

该监测系统由日本理研计器D58系列探测仪，德国BUHLER采样预处理单元、德国KROHNE 精密流量控制产品、PTFE耐腐蚀耐高温管线等组成。系统具有有效的除尘除湿预处理样气功能，通过精密流量控制，使得仪器测量更为精准，可靠。

4、系统原理

设备采样探头通过接口连接工艺管道上，通过采样泵把工艺废气抽入采样单元进气口，经过带冷凝功能的水尘过滤器，可以把样气中的粉尘，水汽过滤下来，冷凝水通过自动排水蠕动泵单元排除系统外部。最后通过流量计调节稳流，把干净的，湿度较低的，稳定的样气送入探测仪内传感器分析。

系统设置三通标定切换阀用于样气采集和系统定期标定切换。每6个月或1年，仪表会有零点漂移产生，通入标准浓度的丙烷气体进行校准。系统校准时，需DSC上位机上确认或者屏蔽高浓度报警信号输出，防止系统停机或者安全隐患。

5、日常维护

每月建议开柜检查流量计流量、过滤器滤芯颜色、采样泵温度和声音；

根据检查情况，调整流量，更换沾污严重的滤芯；

建议每月切换一次标定阀，以检查仪器零点情况；

建议每6个月或者1年厂家技术标定探测仪。

6、系统参数

工作电源：AC220V &DC24V
