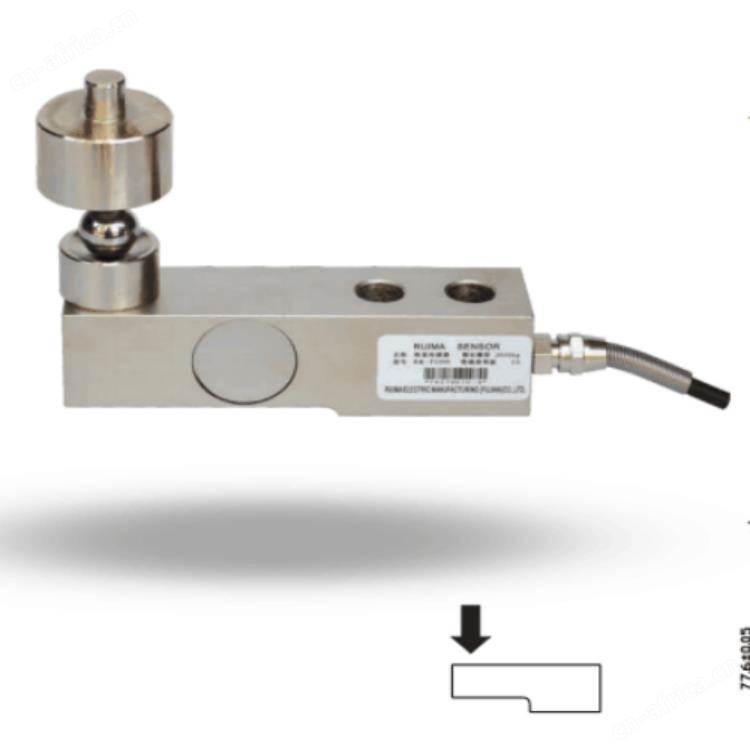

RUIMA SENSOR锐马称重传感器0.5T1T2T3T

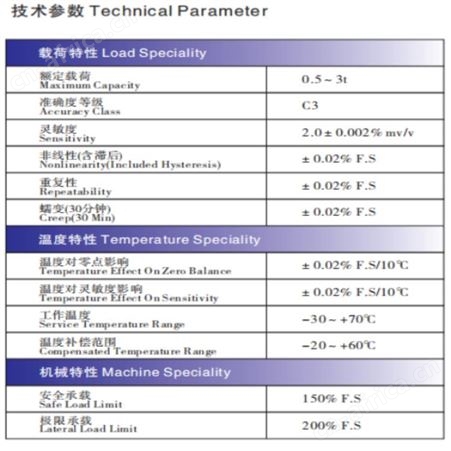

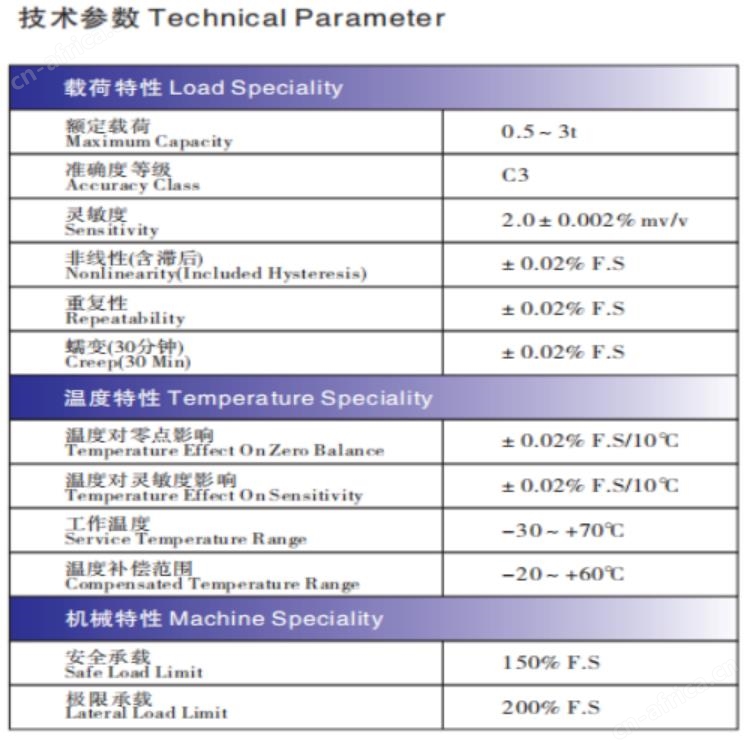

技术参数:

额定载荷: 0.5-3T

准确度等级: C3

灵敏度: 2.0mV/V ±0.002%

非线性 (含滞后): ±0.02% F.S

重复性: ±0.02% F.S

蠕变 (30 分钟): ±0.02% F.S

温度对零点影响: ±0.02% F.S/10°C

温度对灵敏度影响: ±0.02% F.S/10°C

工作温度: -30 to 70°C

温度补偿范围: -20 to 60°C

安全承载: 150% F.S

极限承载: 200% F.S

破坏载荷: 300% F.S

输入电阻: 400 ± 20Ω

输出电阻: 350 ± 2Ω

绝缘电阻: ≥5000MΩ

零点平衡: ±1% F.S

推荐工作电压: 10V DC

大工作电压: 15V DC

材质: 不锈钢/合金钢

电缆长度: 3m

防护等级: IP67

引用标准: GB/T7551-2008 OIMLR60

梁式称重传感器的原理和弹性体设计
本文描述了高精度梁式称重传感器的工作原理、弹性体结构设计和计算方法。同时，在实际制造中，必须有完善的加工工艺、严密的粘贴工艺、完整的桥路补偿技术等，只有这样，才能真正生产出理想的高精度和长期稳定性好的电阻应变式称重传感器。
电阻应变式称重传感器由弹性体、外壳和应变计等组成，弹性体是高精度称重传感器的基础，而应变计是传感器的核心。电阻应变式传感器弹性体的形式繁多、结构复杂。设计高精度称重传感器必须根据它的量程大小、精度高低对其弹性体的几何形状、材料进行合理的设计和选择，并使其具有良好的自然线性、输出灵敏度高、抗侧向能力强、结构简单、易于密封、加工容易等。
高精度梁式称重传感器具有很高的精度和稳定性，有很强的抗侧向能力和较小的安装尺寸，坚固可靠，经久耐用，受力点位置变化对输出信号影响很小，因此，特别适用于汽车衡、电子轨道衡以及各种高精度的电子秤及其称重仪表。
1,梁式称重传感器的工作原理
剪切梁式称重传感器的弹性体受力的作用后，需要测量的不是其正应力，而是由剪切力引起的切应力。但切应力本身是测量不出来的，它只能产生于与工字梁中心轴线成45"的互相垂直的主应力，也就是产生于由切应力而引起的拉伸应力及压缩应力。因此，将4片应变计分别贴在工字梁腹板的两面，并与中心轴线成45。的相互垂直的位置上，如图1所示。这4个应变计组成全桥，当传感器承受载荷时，应变计R R3的电阻值增大，R2,R;的电阻值减小，其结果在电桥的对角线上产生与载荷成正比的不平衡输出。利用这一称重传感器原理，便可测出力或载荷的大小。
