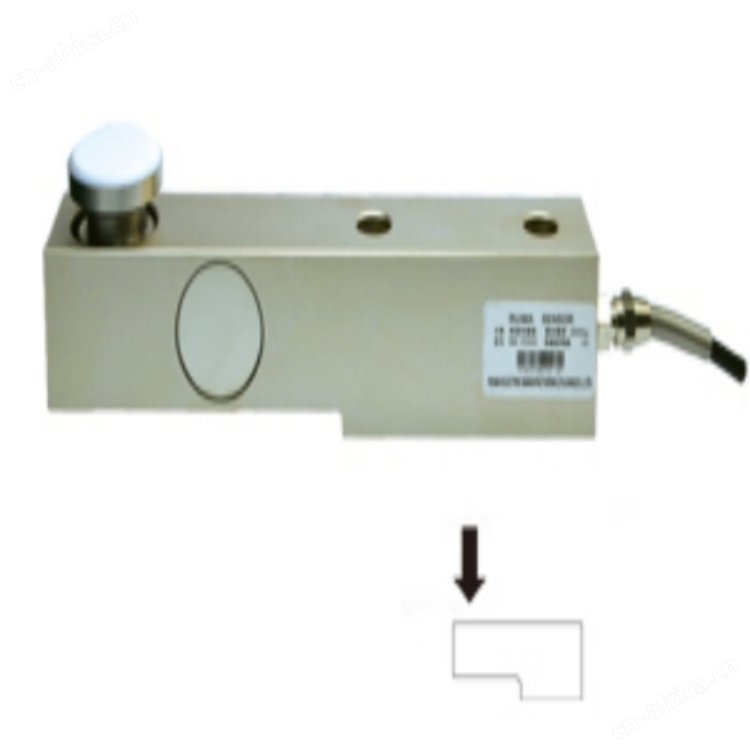

RUIMA锐马称重传感器RM-F7-300KG

锐马(福建) 电气制造有限公司是专业从事集电阻应变式、数字式、振弦式、油压式称重、测力传感器、仪器仪表和系统工程的研发、生产及销售于一体的高科技企业。本公司已通过了ISO9001: 2008质量管理体系，福建省计量器具生产许可证，并荣获中国衡器协会理事单位、福建省、福建省MING牌产品等众多荣誉。

技术参数:

额定载荷: 0.3-3T

准确度等级: C3

灵敏度: 2.0mV/V ±0.002%

非线性 (含滞后): ±0.02% F.S

重复性: ±0.02% F.S

蠕变 (30 分钟): ±0.02% F.S

温度对零点影响: ±0.02% F.S/10°C

温度对灵敏度影响: ±0.02% F.S/10°C

工作温度: -30 to 70°C

温度补偿范围: -20 to 60°C

安全承载: 150% F.S

极限承载: 200% F.S

破坏载荷: 300% F.S

输入电阻: 400 ± 20Ω

输出电阻: 350 ± 2Ω

绝缘电阻: ≥5000MΩ

零点平衡: ±1% F.S

推荐工作电压: 10V DC

大工作电压: 15V DC

材质: 不锈钢/合金钢

电缆长度: 3m

防护等级: IP67

引用标准: GB/T7551-2008 OIMLR60

1,梁式称重传感器的工作原理
剪切梁式称重传感器的弹性体受力的作用后，需要测量的不是其正应力，而是由剪切力引起的切应力。但切应力本身是测量不出来的，它只能产生于与工字梁中心轴线成45"的互相垂直的主应力，也就是产生于由切应力而引起的拉伸应力及压缩应力。因此，将4片应变计分别贴在工字梁腹板的两面，并与中心轴线成45。的相互垂直的位置上，如图1所示。这4个应变计组成全桥，当传感器承受载荷时，应变计R R3的电阻值增大，R2,R;的电阻值减小，其结果在电桥的对角线上产生与载荷成正比的不平衡输出。利用这一称重传感器原理，便可测出力或载荷的大小。
