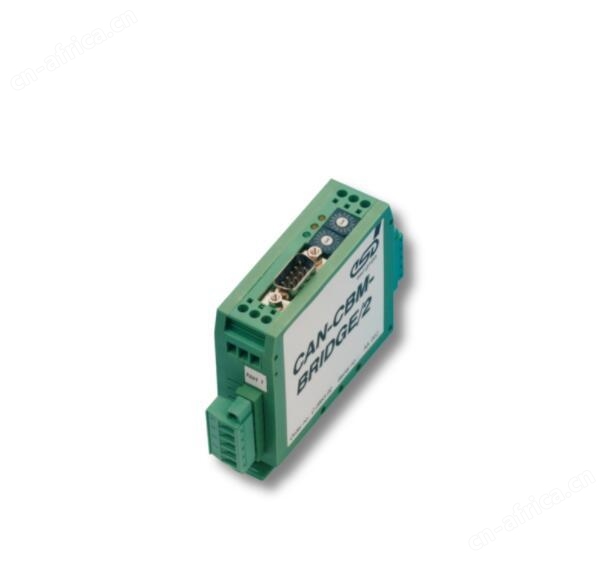

供应德国进口产品ESD CAN-CBM-Bridge/2智能网关网卡控制器模块

CAN-CBM-Bridge/2

智能CAN桥

使用数据缓冲连接两个 CAN 网络
内部微控制器 MB90F543
紧凑型 Hatrail 模块

连接两个 CAN 网络

CAN-CBM-Bridge/2 模块链接两个独立的 CAN（控制器局域网）网络，包括具有不同比特率的网络。该模块与 MB90F543 微控制器一起工作，该微控制器在本地 SRAM 中缓冲 CAN 数据。固件存储在闪存中。串行 EEPROM 用于存储参数。

CAN接口

ISO 11898 兼容的 CAN（控制器局域网）接口允许每个接口的数据传输速率为 1 Mbit/s。5 针螺钉/插入式 Combicon 设计连接光耦合器和 DC/DC 转换器，使 CAN 接口电气绝缘。

编程

CAN-CBM-Bridge/2 模块允许通过串行终端轻松配置，例如 Windows 超级终端。它包含 RS-232，一个通过 DSUB9 连接器连接的串行编程接口。该模块是一个 11 位 ID 和一个 29 位 ID 桥接器，允许配置多达 26 个标识符的单向链接以及多达四个可定义的掩码，以链接标识符或链接定义的标识符范围。

技术规格：

CPU和串行接口：

微控制器：

MB90F543，16 MHz

记忆：

6 kx 8 位 SRAM，

128 kx 8 位闪存 EPROM，串行 SPI-EEPROM

串行控制器：

MB90F543-内部， 9600 kBit/s

物理接口：

RS-232

CAN总线接口：

CAN控制器：

MB90F543-内部，CAN 2.0A/B

CAN接口：

差分，电绝缘，1 Mbit/s，ISO11898

一般的：

连接器：

CAN：2x 5 针连接插座

串行： 9 针 DSUB 公头，

电源：UEGM螺丝连接器

工作电压：

标称 24 V(DC)

订单信息：

订单号。

CAN-CBM-Bridge/2

11/29 位 CAN 桥 CAN 2.0A/B

C.2853.02

CAN-CBM-Bridge/2-ME

英文用户手册

C.2853.21

1.3.1 一般技术数据

电源

允许电压范围 12 VDC 32 VDC

标称电压 24 VDC，

电流（在 24 V，20 C）：典型值 100 mA

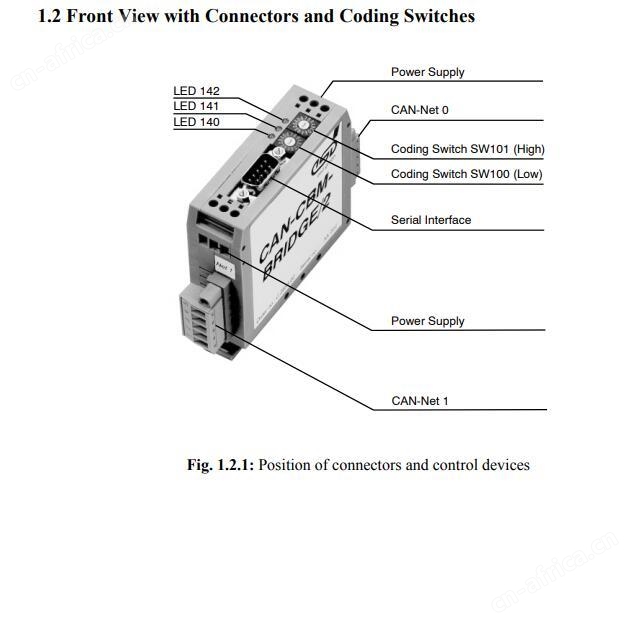

连接器

X100 (DSUB9, 公头) - 串行接口

X300（2x3 针螺丝连接器 UEGM） -

24V电源

X200（Combicon 设计，5 针 MSTB2.5 / 5-5.08） -

CAN 网 0

X250（Combicon 设计，5 针 MSTB2.5 / 5-5.08） -

CAN网1

温度范围 0 50 C 环境温度，

（-20 C +70 C 应要求提供）

湿度 90%，非冷凝

外壳尺寸

(宽 x 高 x 深)

宽度：20 毫米，高度：85 毫米，深度：83 毫米

（包括帽轨安装和伸出的连接器 DSUB9，

不带 CAN 连接器）

重量约 120 克

表 1.3.1：CAN-CBM 模块的一般数据

1.3.2 微控制器单元

微控制器 MB90F543

记忆

SRAM: 内部在 MB90F543, 6 kbyte

Flash EPROM: 内部在 MB90F543, 128 kbyte

EEPROM：串行SPI-EEPRO

1.3.3 CAN 接口

CAN 接口数量 2x CAN

CAN 控制器 MB90F543，CAN 2.0A/B，

11 位和 29 位 CAN 标识符

状态显示黄色 LED

CAN的电绝缘

来自其他单元的接口

通过光耦合器和 DC/DC 转换器

参考电压 300 VDC / 250 VAC

物理层 CAN 物理层符合 ISO 11898，传输速率

可编程从 10 Kbit/s 到 1 Mbit/s

表 1.3.3：CAN 接口数据

1.3.4 串行接口

控制器 MB90F543

接口 RS-232,

仅支持信号 RxD、TxD 和 GND

连接 9 针 DSUB 连接器

CAN-CBM-Bridge/2

智能CAN桥

连接两个 CAN 网络

连接两个 CAN 网络，包括数据缓冲
连接具有不同数据速率的 CAN 网络

带电气隔离的CAN接口

符合 ISO11898-2 的高速 CAN 接口
通过光耦合器和 DC/DC 转换器进行电气隔离
支持 11 位 CAN 标识符和 29 位 CAN 标识符
MB90F543微控制器

配置

通过 PC 的串行接口 (RS232) 轻松配置 CAN-CBM-Bridge/2

连接两个 CAN 网络

CAN-CBM-Bridge/2 模块可以连接两个独立的 CAN 网络。网络可以以不同的比特率运行。该模块与 MB90F543 微控制器一起运行，该微控制器在本地 SRAM 中缓冲 CAN 数据。固件在闪存中。串行 EEPROM 存储参数。

物理接口

ISO 11898 兼容的 CAN 接口允许每个接口的数据传输速率为 1 Mbit/s。CAN 接口通过光耦合器和 DC/DC 转换器进行电气绝缘。它们通过 Combicon 设计中的 5 针螺钉/插头连接器连接

编程

RS-232 用作串行编程接口。该接口通过 DSUB9 连接器连接。
CAN-CBM-Bridge/2 模块可以通过终端轻松配置，例如 Windows 超级终端。
该模块是一个 11 位 ID 和一个 29 位 ID 桥接器。最多可配置 26 条标识符的单向链路。除此之外，最多可以定义四个掩码以链接标识符或链接定义的标识符范围。
