一、概述
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
二、使用范围编辑
控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。
三、注意事项编辑
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。
4、若信号伴随高频干扰，应在线里试用低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25℃~55℃
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
一、型号表：
| 多功能表SYAOB182E-7SY |
| 多功能表SYAOB182E-9SY |
| 多功能表SYAOB182E-9DY |
| 多功能表SYAOB182E-7TY |
| 多功能表SYAOB182E-9TY |
| 多功能表SYAOB182E-7XY |
| 多功能表SYAOB182E-9XY |
| 多功能表SYAOB192E-2S4 |
| 多功能表SYAOB192E-9S4 |
| 多功能表SYAOB192E-2D4 |
| 多功能表SYAOB192E-9D4 |
| 多功能表SYAOB192E-2T4 |
| 多功能表SYAOB192E-9T4 |
| 多功能表SYAOB182E-2X4 |
| 多功能表SYAOB182E-9X4 |
| 多功能表SYAOB192E-9T4+ |
| 多功能表SYAOB192E-9DY+ |
| 多功能表SYAOB192E-9TY+ |

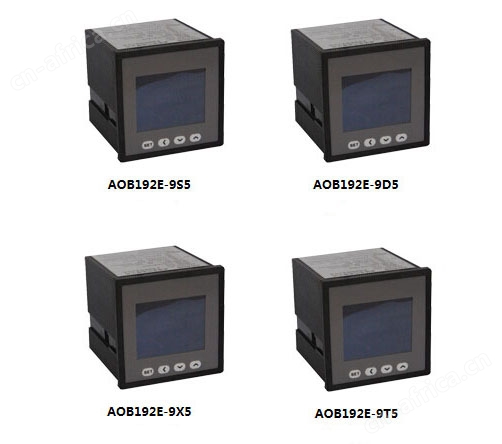

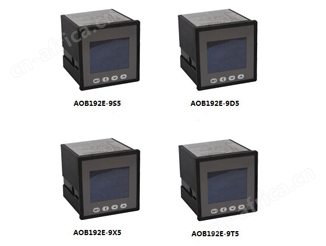

| 多功能表SYAOB192E-9S5 |
| 多功能表SYAOB192E-9D5 |
| 多功能表SYAOB192E-9T5 |
| 多功能表SYAOB192E-9X5 |
| 多功能表SYAOB192E-9SY |
| 多功能表SYAOB192E-9DY |
| 多功能表SYAOB192E-9TY |
二、技术指标
| 精度等级 | 0.5级，频率0.2及 | ||
| 显示方式 | 四位，另加符号位 | ||
| 输入 | 标称输入 | 电流 | 交流：电流1A/5A； |
| 电压 | 电压100V/220V/400V | ||
| 过负荷 | 持续：1.2倍 瞬时：电压 2倍(1秒)，电流10倍(5秒) | ||
| 频率 | 50Hz±10% | ||
| 电源 | 辅助电源 | 开关电源：AC、DC80~270V, 线性电源：AC220V±5% | |
| 功耗 | <5VA | ||
| 绝缘强度 | AC2kV,1分钟（实验电压为交流有效值） | ||
| 绝缘电阻 | ≥100MΩ | ||
| 平均工作时间 | ≥60000小时 | ||
| 工作条件 | 环境温度： -10~55℃，相对湿度≤95%，无腐蚀气体场所，海拔高度≤2500m | ||
