三相电流表SYAOB184Z-四川蜀越电气有限公司

一、产品概述
三相电流表主要应用于控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。

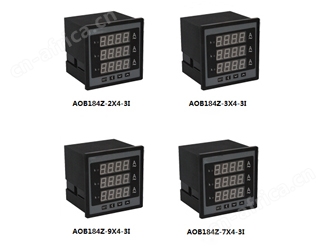

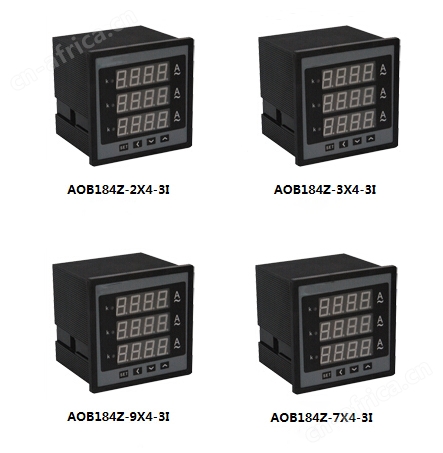

三相电流表SYAOB184Z
二、产品特点
■真有效值测量、整四位显示
■三排LED同时显示A、B、C三相电压或电流
■可选带上下限报警控制功能
■可编程通过面板按键任意调节显示值1~9999
■可选带通讯功能、通讯地址、波特率
■软件调校、精度高、长期工作免调校

三、适用环境
工作温度：LCD显示：-10℃~+45℃;LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m

一、技术指标

输入	输入	电压：500V（特殊可订做）	显示	LED	整四位，显示数据更新时间：1S
	输入	电流：5A、1A（特殊可订做）	显示	显示	0~9999
	过载	持续1.2倍	精度等级		0.5%
	过载	瞬时：电压2倍/秒、电流10倍/秒	隔离耐压		2KV/50Hz/1min
	扩展	配互感器或分流器扩展量程	绝缘电阻		≥100MΩ
	频率	50Hz±10%	平均正常工作时间		≥9000h
电源	电压	AC 220V±10%（特殊可订做）	工作条件		环境温度：-25℃~55℃
电源	功耗	≤3W	工作条件		湿度≤93% 无腐蚀气体场所

二、尺寸大小

外形代号	外形尺寸			开孔尺寸
外形代号	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)
42方形	120	120	80	111	111
6方形	80	80	76	76	76
96方形	96	96	78	81	81
72方形	72	72	74	67	67
微方形	48	48	112	45	45
