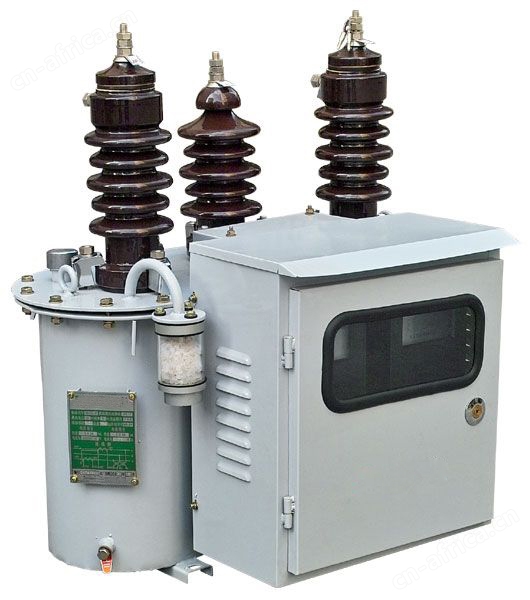

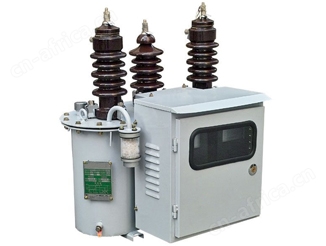

JLS-10型高压油浸式计量箱二元件（三相三线）-四川蜀越电气有限公司

一、计量箱概述
JLS-10型高压油浸式计量箱，不带电度表称为组合互感器，交流油浸式户外式（也适用于户内），是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50、60Hz的三相交流线路35kv、10kv、6kv、3kv系统网络上。具有精度高重量轻、安装方便和防窃电等优点。深受广大供电部门欢迎。
JLS-10型高压油浸式计量箱二元件（三相三线）
三相三线计量箱（二元件）由二只单相电压和电流互感器组成，三相四线计量箱（三元件）由三只意想电压和电流互感器组成，装入箱体中，一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。

二、油浸式计量箱使用条件：
1、环境温度：**气温+45 ℃ ，日平均气温+30℃，**气温-45℃；
2、海拔高度不超过4000米；
3、大气条件：大气中无严重影响计量箱绝缘性能的污秽物及侵蚀性或爆炸介质；
4、在产品安装近1米内必须安装避雷器，以防雷击。

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

一、JLS-10型高压油浸式计量箱二元件（三相三线）型号表：

JLS-10 5/5

JLS-10 10/5

JLS-10 15/5

JLS-10 20/5

JLS-10 30/5

JLS-10 40/5

JLS-10 50/5

JLS-10 75/5

JLS-10 100/5

JLS-10 150/5

JLS-10 200/5

JLS-10 250/5

JLS-10 300/5

JLS-10 400/5

JLS-10 500/5

JLS-10 600/5

二、油浸式计量箱主要技术参数：

额定一次电压（KV）	**一次电压（KV )	额定二次电压（V）	额定负荷（VA）与准确级数			**容量（VA)	一次工频耐压（KV）	额定绝缘水平（KV）
额定一次电压（KV）	**一次电压（KV )	额定二次电压（V）	0.2S	0.5S	1S	**容量（VA)	一次工频耐压（KV）	额定绝缘水平（KV）
3	3.5	100	15	25	80	320	25	3.6/25/40
6	6.9	100	15	25	80	320	32	7.2/32/60
10	11.5	100	15	25	80	460	38	12/42/75
35	40.5	100	40	80	150	1000	80	41/95/200

额定一次电流（A）	额定二次电流（A）	额定负荷（VA）与准确级数				FS倍数	1S热稳定电流倍数	额定动稳定电流倍数
		0.2S	0.2	0.5S	0.5
单变比	100、120、150、200、250、300、400、600、800	5	10	10	10	10	70	120
双变比	100-200、150-300、250-500
