一、产品概述
　　JLS-35型三相三线双向油浸式高压电力计量箱（组合式互感器），适用于50Hz三相交流、额定电压为35KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中，有功和无功电能的计量设备。对防止窃电，节约能源，加强供电管理具有重要作用。

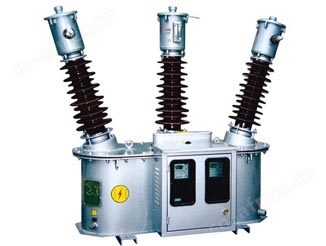

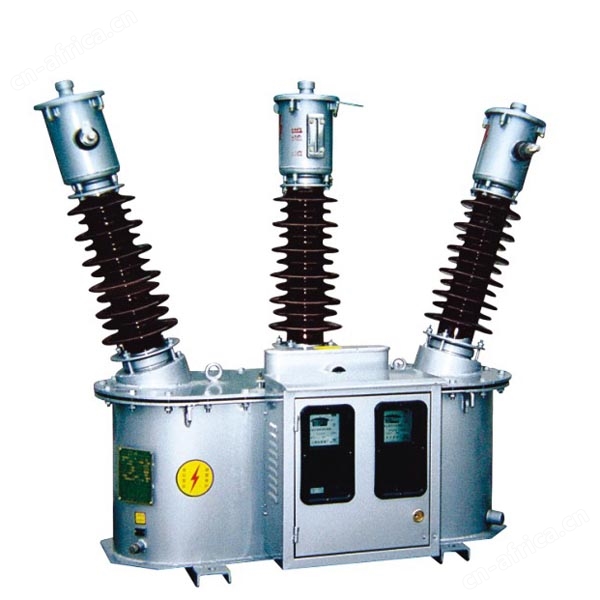

JLS-35型高压油浸式计量箱二元件（三相三线）

二、结构简介
　　JLS-35型高压油浸式计量箱产品由三相二元件组合互感器和仪表箱两大部分组成，三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3为小电流比。
本产品具有：低磁密、宽负荷、双向计量油浸计量箱具有多电流比，双向送电状态下，无论负荷区间变化较大的时候，均能准确计量电能等特征。（特别说明：所用变压器油为25号就压器油）

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

一、型号表：

JLS-35 5/5

JLS-35 10/5

JLS-35 15/5

JLS-35 20/5

JLS-35 30/5

JLS-35 40/5

JLS-35 50/5

JLS-35 75/5

JLS-35 100/5

JLS-35 150/5

JLS-35 200/5

JLS-35 250/5

JLS-35 300/5

JLS-35 400/5

JLS-35 500/5

JLS-35 600/5

二、主要技术参数

JLS-35电压部分主要技术参数

产品型号	额定一次电压(KV)	额定二次电压(V)	设备**电压(KV)	准确等级及输出容量(VA)		**输出容量(VA)	一次工频耐压(KV)
				0.2	0.5
JLS-35	35	100	40.5	40	50	960	80

JLS-35电流部分主要技术参数

额定一次电流（双变比结构）(A)	额定二次电压A) COSф=0.8/（滞后）	准确等级及输出容量(VA)	准确等级及输出容量（VA）				1S短时热电流(KA)	额定动稳定(KA)
			0.25	0.2	0.53	0.5
2×5；2×10；2×15；2×20；2×25；2×30；2×40；2×50；2×75；2×100	5	10	10	10	10	15	90lin	225lin
