一、产品介绍

FXBW4-500/180 FXBW4-750/400复合悬式绝缘子由铁帽、瓷瓶套管件（悬式或硅橡胶）和钢脚（导电杆）组成，并用水泥胶合剂胶合为一体。本产品全部采用国际**进的圆柱头型结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。

二、产品特点
1、强度高，重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎，防止以外事故。

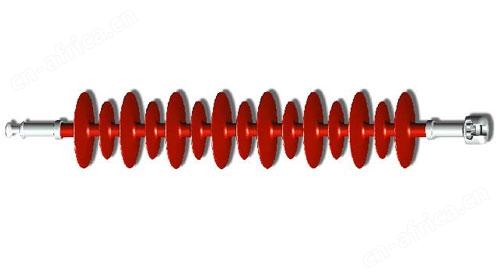

FXBW4-500/180-FXBW4-750/400复合悬式绝缘子

三、安全注意事项
1、复合悬式绝缘子运输及安装中应轻拿轻放，不应投掷，并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时，绳结要打在端部附件上，严禁打在伞裙或护套上，绳子必须碰及伞裙与护套部分时，应在接触部分用软布包裹。
3、不得将复合绝缘子当作放（收）线的辅助工具，以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时，应注意调整，使环与绝缘子轴线垂直，安装位置见右图，对于开口型均压环，注意两端开口方向一致，以利于放电，保护伞裙。

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

FXBW4-500/180 FXBW4-750/400复合悬式绝缘子技术参数表:

规格型号	额定电压kV	客定机械拉伸负荷KN	连接标记	结构高度H（mm）	最小电弧距离h（mm）	最小公称爬电距离h（mm）	雷电全波冲击耐受电压（峰值kV不小于	操作冲击耐受电压（峰值）kV不小于	工频湿耐受电压1minkv(有效值)kV不小于
FXBW4-500/180	500	180	20R	4450±50	4000	15000	2250	1240	740
FXBW3-500/210	500	210	20R	4030±50	3650	13750	2050	1240	740
FXBW3-500/210-4340	500	210	20R	4340±50	3650	13750	2050	1240	740
FXBW4-500/210	500	210	20R	4450±50	4000	15000	2250	1240	740
FXBW3-500/240	500	240	20R	4030±50	3650	13750	2050	1240	740
FXBW3-500/240-4340	500	240	20R	4340±50	3650	13750	2050	1240	740
FXBW4-500/240	500	240	20R	4450±50	4000	15000	2250	1240	740
FXBW3-500/300	500	300	24R	4340±50	3650	13750	2050	1240	740
FXBW4-500/300	500	300	24R	4450±50	4000	15000	2250	1240	740
FXBW4-500/300-6460	500	300	24R	6460±50	6000	15000	2250	1240	740
FXBW4-500/400	500	400	28R	4450±50	4000	15000	2250	1240	740
FXBW4-750/160	750	160	20R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/210	750	210	20R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/240	750	240	20R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/300	750	300	24R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/400	750	400	28R	6650±50	6000	21600	2700	1800	1125
