一、产品介绍

FXBW4-10/40 FXBW3-220/100复合悬式绝缘子由铁帽、瓷瓶套管件（悬式或硅橡胶）和钢脚（导电杆）组成，并用水泥胶合剂胶合为一体。本产品全部采用国际**进的圆柱头型结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。

二、产品特点
1、强度高，重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎，防止以外事故。

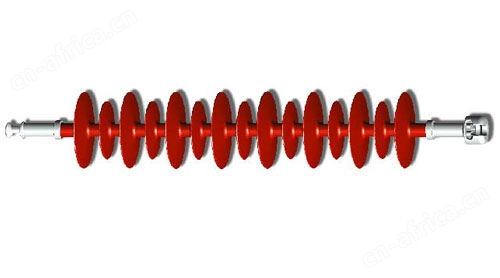

FXBW4-10/40-FXBW3-220/100复合悬式绝缘子

三、安全注意事项
1、复合悬式绝缘子运输及安装中应轻拿轻放，不应投掷，并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时，绳结要打在端部附件上，严禁打在伞裙或护套上，绳子必须碰及伞裙与护套部分时，应在接触部分用软布包裹。
3、不得将复合绝缘子当作放（收）线的辅助工具，以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时，应注意调整，使环与绝缘子轴线垂直，安装位置见右图，对于开口型均压环，注意两端开口方向一致，以利于放电，保护伞裙。

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

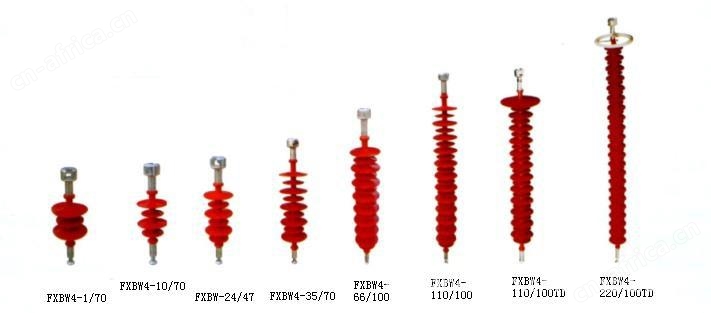

FXBW4-10/40-FXBW3-220/100复合悬式绝缘子参数及型号：

规格型号	额定电压kV	客定机械拉伸负荷KN	连接标记	结构高度H（mm）	最小电弧距离h（mm）	最小公称爬电距离h（mm）	雷电全波冲击耐受电压（峰值kV不小于	操作冲击耐受电压（峰值）kV不小于	工频湿耐受电压1minkv(有效值)kV不小于
FXBW4-10/40	10	40	11W	340±15	190	400	95	-	60
FXBW4-10/70	10	70	16W	360±15	190	490	95	-	60
FXBW4-10/100	10	100	16W	400±15	190	490	95	-	60
FXBW4-20/40	20	40	16W	450±15	280	600	170	-	75
FXBW4-20/70	20	70	16W	470±15	280	750	170	-	75
FXBW4-20/100	20	100	16W	500±15	280	750	170	-	75
FXBW4-20/120	20	120	16W	500±15	280	750	170	-	75
FXBW5-35/70	35	70	16W	750±15	530	1370	250	-	105
FXBW4-35/100	35	100	16W	680±15	450	1300	230	-	95
FXBW5-35/100	35	100	16W	750±15	530	1370	250	-	105
FXBW4-35/120	35	120	16W	680±15	450	1300	230	-	95
FXBW4-66/70	66	70	16W	900±15	700	1900	410	-	185
FXBW5-66/70	66	70	16W	1010±15	780	2130	410	-	185
FXBW4-66/100	66	100	16W	940±15	700	1900	410	-	185
FXBW5-66/100	66	100	16W	1010±15	780	2130	410	-	185
FXBW4-66/120	66	120	16W	940±15	700	1900	410	-	185
FXBW-110/70	110	70	16W	1200±15	1000	3150	550	-	230
FXBW4-110/70-1420	110	70	16W	1420±15	1200	3600	550	-	230
FXBW4-110/100	110	100	16W	1240±15	1000	3150	550	-	230
FXBW4-110/100-1440	110	100	16W	1440±15	1200	3600	550	-	230
FXBW4-110/120	110	120	16W	1240±15	1000	3150	550	-	230
FXBW4-110/120-1440	110	120	16W	1440±15	1200	3600	550	-	230
FXBW4-110/160	110	160	20R	2150±30	1050	3600	550	-	230
FXBW4-110/160-1440	110	160	20R	2240±30	1140	4200	550	-	230
FXBW3-220/70	220	70	16W	2150±30	1900	6300	1000	-	395
FXBW4-220/70	220	70	16W	2240±30	2000	6600	1000	-	395
FXBW3-220/100	220	100	16W	2470±30	1900	6300	1000	-	395
