◆产品详情
先导控制阀是直动式比例阀。控制边的几何图元经过优化，可用作比例方向阀型号 4WRKE 的先导控制阀。
比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增
加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。
◆产品特征
- 带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的先导式二级比例方向阀
- 调整体积流量的方向和大小
- 用比例电磁铁操纵
- 用于底板安装：孔图按 ISO 4401
- 电气位置反馈
- 弹簧对中的主控制阀芯
- 先导控制阀：单级比例方向阀
- 带位置控制的主级

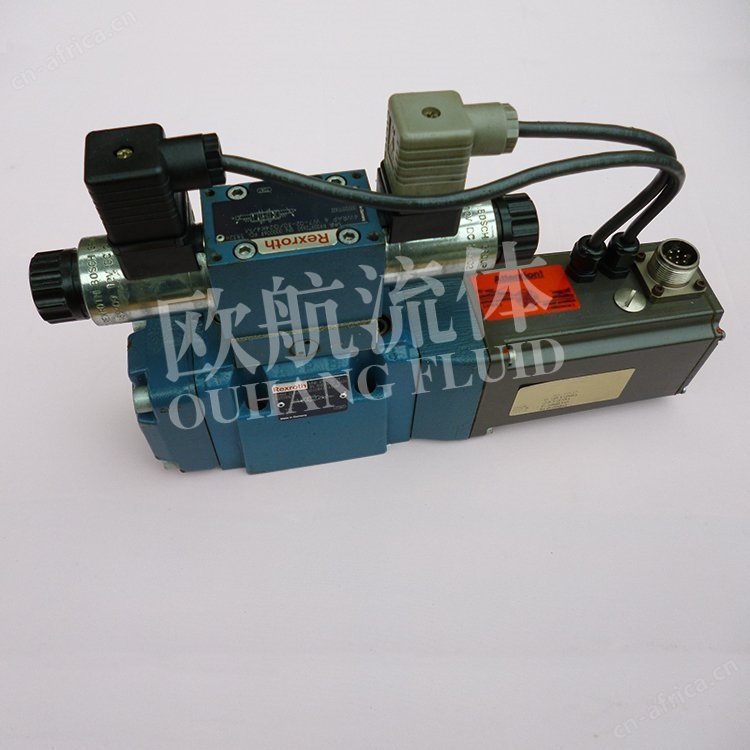

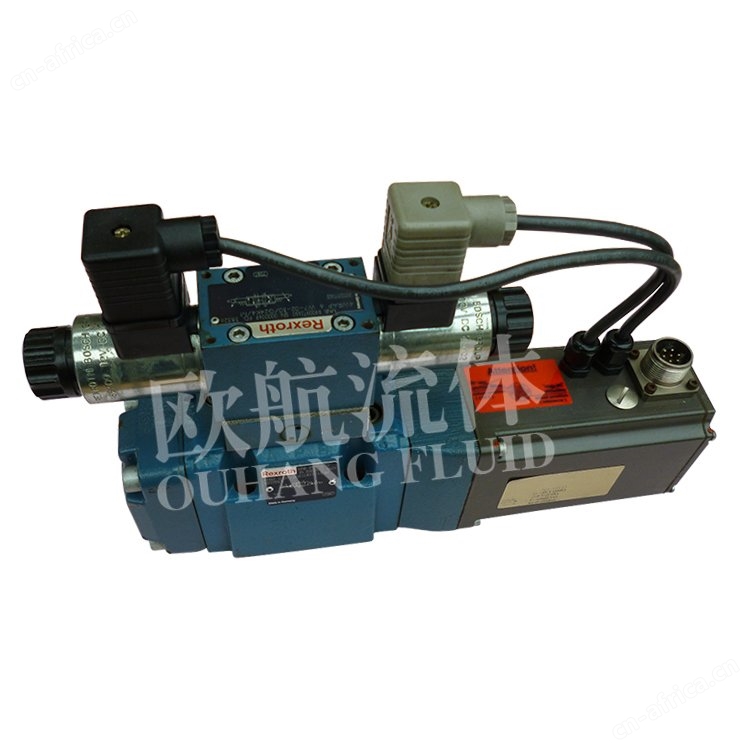

◆产品图片
◆技术参数
规格 | 10 | 16 | 25 | 27 | 32 | 35 | |||
工作压力 | bar | 350 | |||||||
工作压力 | 接口 P | bar | 315 | 350 | 210 | 350 | |||
Anschluss A | bar | 315 | 350 | 210 | 350 | ||||
油口 B | bar | 315 | 350 | 210 | 350 | ||||
工作压力范围 | 先导控制阀，先导油供油 | bar | 25 … 315 | ||||||
回流压力 | 油口 T，外部先导油回油 | bar | 315 | 250 | 210 | 250 | |||
油口 T，内部先导油回油 | bar | 10 | |||||||
油口 Y | bar | 10 | |||||||
流量 | l/min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
额定流量 1) | l/min | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
先导流量 | 输入信号 0 → | 油口 X 和 Y | l/min | 4.1 | 8.5 | 11.7 | 13 | ||
液压油温度范围 | °C | -20 … +80 | |||||||
为 | °C | -40 … +50 | |||||||
粘度范围 | mm²/s | 20 … 380 | |||||||
为 | mm²/s | 30 … 45 | |||||||
液压油的 允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 2) | 先导控制阀 | 等级 18/16/13 符合 ISO 4406 (c) | |||||||
主阀 | 等级 20/18/15 符合 ISO 4406 (c) | ||||||||
滞后 | % | ≤ 1 | |||||||
响应灵敏度 | % | ≤ 0.5 | |||||||
◆应用领域
公司致力服务于：橡胶、塑机、压铸、吹塑、陶瓷、冲压、造纸、冶金、电力、金属成型、建筑、油田、
码头、矿山机械等行业。
◆包装与运输
为了确保产品在运输途中不受损，我们将根据产品体积选择使用高硬度的纸箱或木箱对产品进行包装，采用
泡沫防撞、木架固定等保护措施， 程度保障货品安全、无损的送达客户手中。
◆维修与测试
深圳市欧航流体动力有限公司主要从事进口液压泵、液压马达、比例伺服阀销售维修，拥有先进的液
压泵测试台及伺服阀动态、静态测试台。由的液压工程师主修，配备专业的液压工程师销售、维修团队。
下设进口液压泵、液压马达销售维修部“深圳市宝安区沙井鑫晖创液压器材行"。以及进口比例伺服阀销售维修部
“深圳市嘉航电液伺服阀技术有限公司"。长期致力服务于：橡胶、塑机、压铸、吹塑、陶瓷、冲压、造纸、
冶金、电力、金属成型、建筑、油田、码头、矿山机械等行业，是业界专业的流体技术、电液技术“4S"服
务商之一。
