概述
在阀板设计中三位四通方向控制阀用作直动式设备。操作受控制线圈影响。通过集成控制电子元件 (OBE) 控
制线圈。
阀门的基本构成包括：
- 带连接面的壳体
‐ 带有压缩弹簧的控制阀芯
‐ 线圈
‐ 位置传感器
‐ 集成控制电子元件 (OBE)
‐ 可通过 Pg9 盖进行的零电位调节
◆产品特征
- 带集成控制电子元件 (OBE) 的直动式高频方向阀，用于控制流动方向和流量
- 适用于位置和速度闭环控制
- 通过控制线圈操作
- 电气位置反馈
- 高响应灵敏度和低滞后
- 集成电子元件 (OBE)
- 用于底板安装：孔图按 DIN 24340 A 型和 ISO 4401

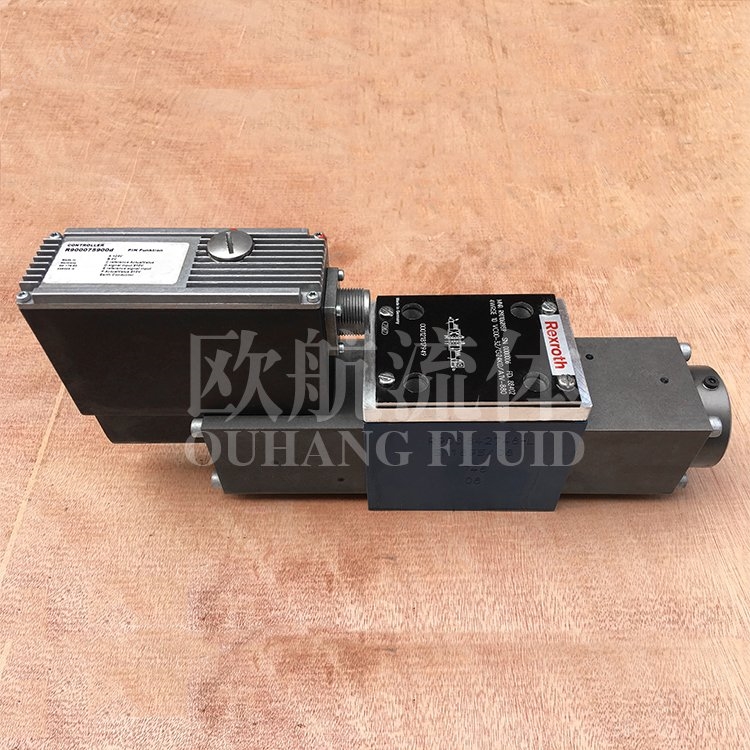

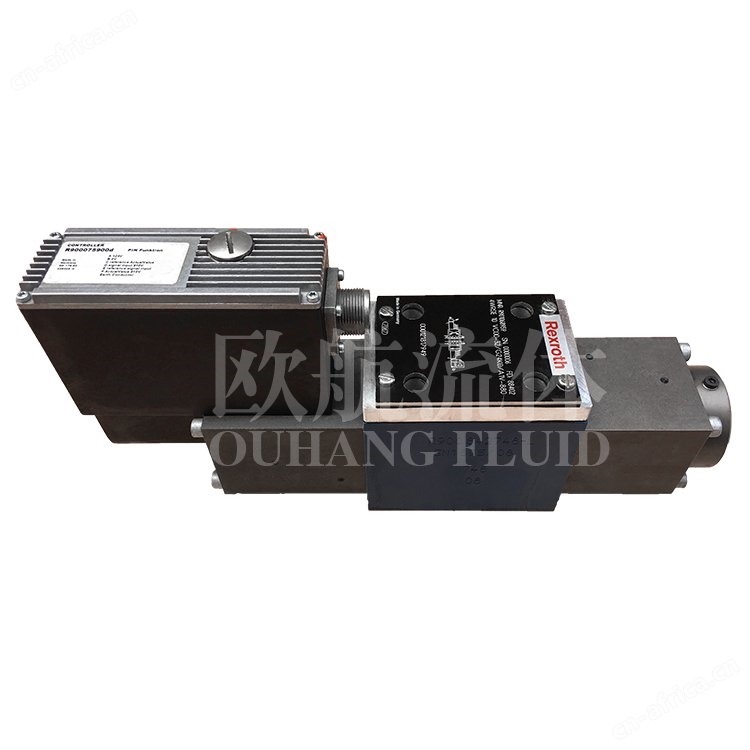

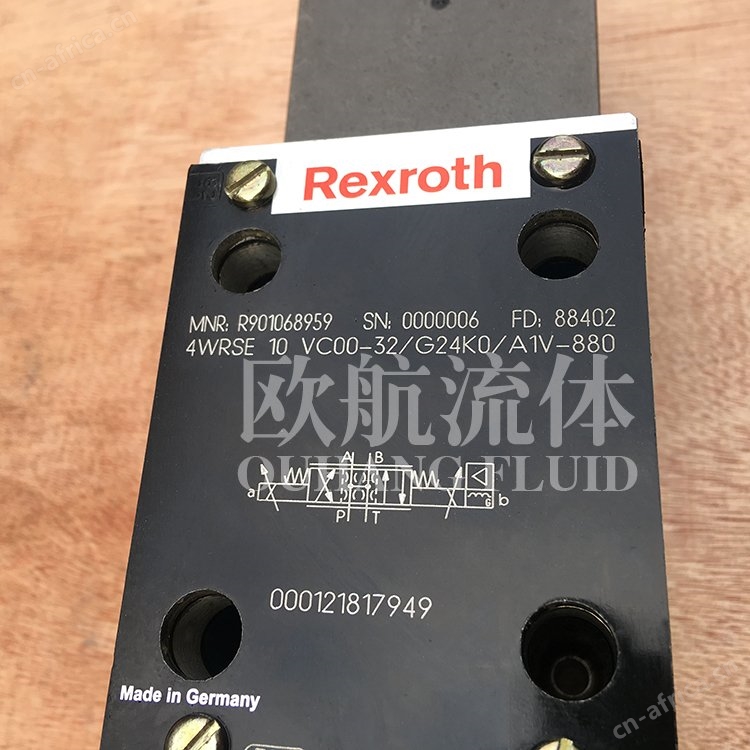

◆产品图片
◆技术参数
型号 | 4WRSE | |||
规格 | 6 | 10 | ||
工作压力 | bar | 315 | ||
工作压力 | 接口 P | bar | 315 | |
Anschluss A | bar | 315 | ||
油口 B | bar | 315 | ||
接口 T | bar | 315 | ||
流量 | l/min | 80 | 180 | |
额定流量 1) | l/min | 4 10 20 35 | 25 50 75 | |
液压油温度范围 | °C | -20 … +80 | ||
粘度范围 | 允许 | mm²/s | 20 … 380 | |
建议 | mm²/s | 30 … 46 | ||
液压油的 允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 2) | 等级 18/16/13 符合 ISO 4406 (c) | |||
滞后 | % | ≤ 0.05 | ||
响应灵敏度 | % | ≤ 0.03 | ||
反向死区 | % | ≤ 0.03 | ||

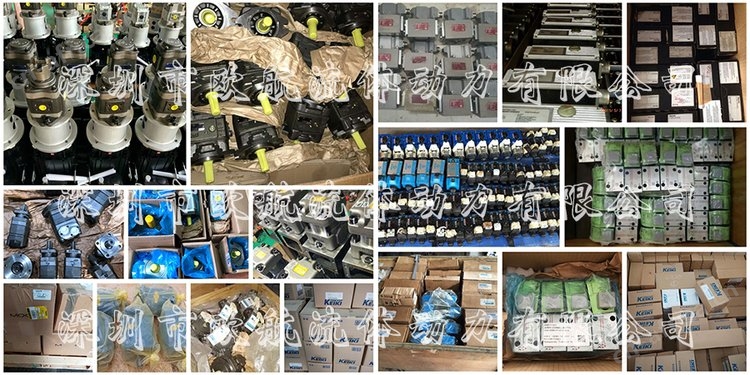

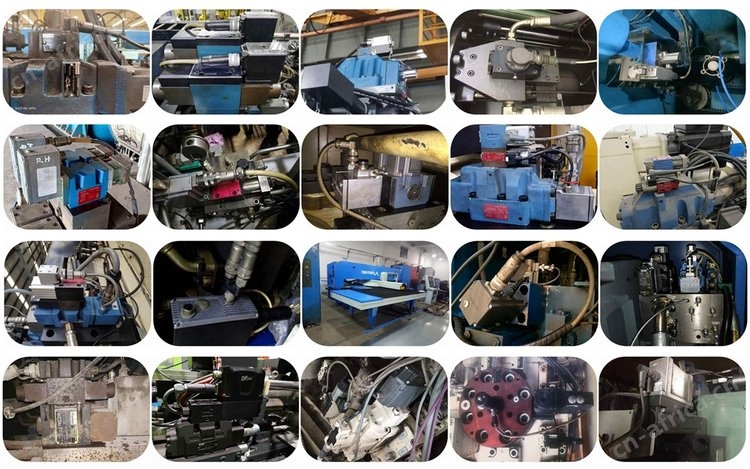

◆产品展示
