概述
4WRTE 型阀门是一个带电气位置反馈、集成电子元件 (OBE) 和可选阀芯位置监控的先导式方向控制阀。
阀门基本构成包括 3 个主要组件：
带有主级控制阀芯和可选阀芯位置监控的壳体
---带主级感应式位置传感器 的集成电子元件（可选配电子元件保护膜）
---带有控制阀芯/插口设备 、感应式位置传感器 和主级控制阀芯 的中心位置压力反馈的先导控制阀
◆产品特征
- 可靠 - 经过验证且坚固耐用的设计
- 安全性
- 主级控制腔中存在自动压力补偿，借助先导控制阀实现
- 主级控制阀芯位于弹簧对中的中心位置和/或偏移位置
- 可选阀芯位置监控 - 灵活 - 适用于位置、速率和压力控制
- - 响应灵敏度高，滞后小

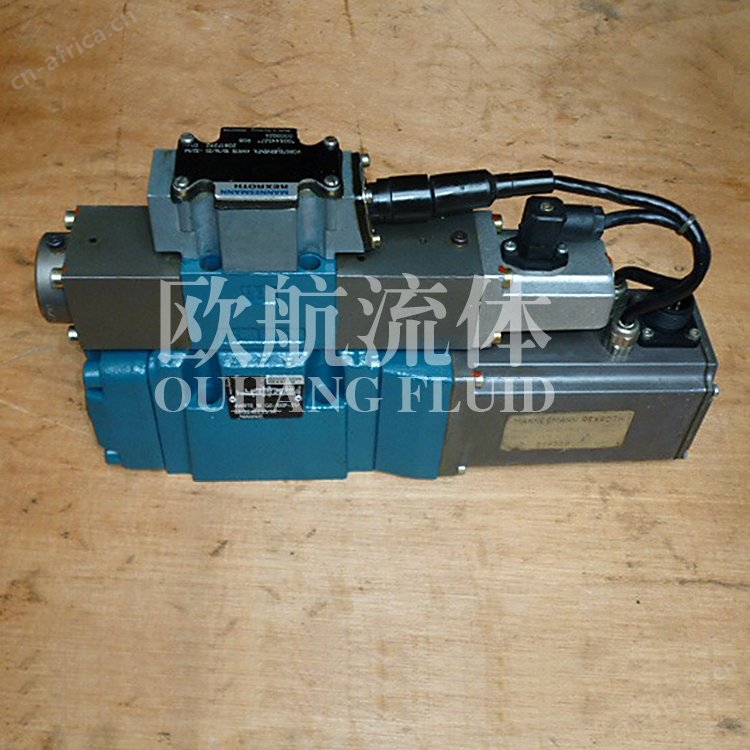

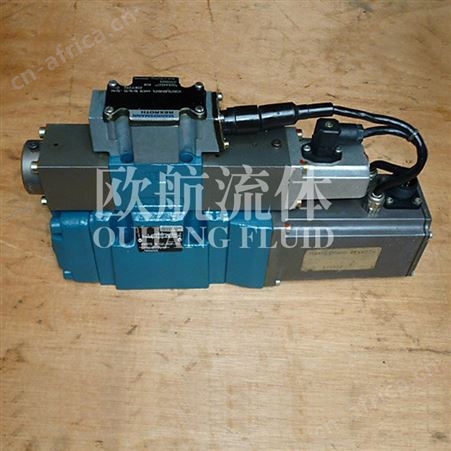

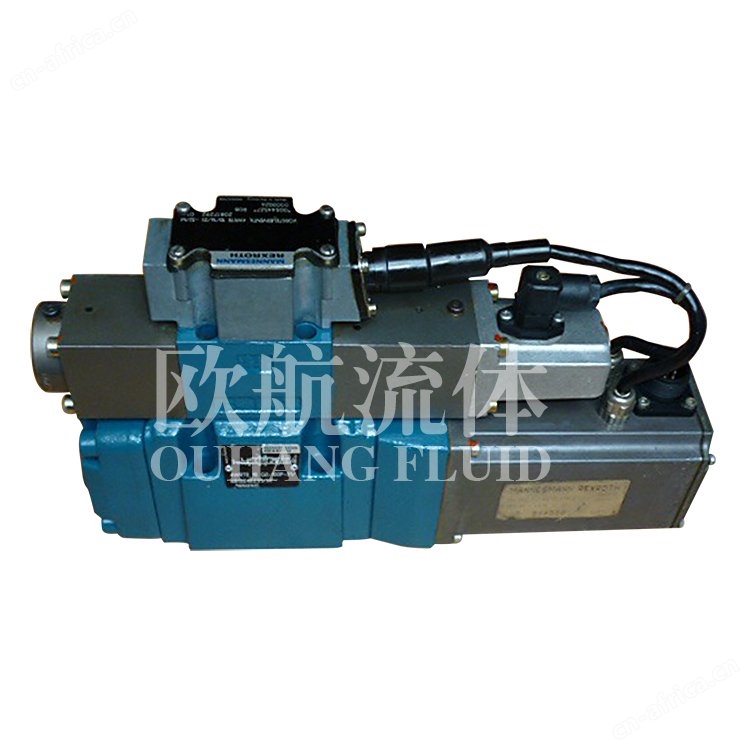

◆产品图片
◆技术参数
型号 | 4WRTE | ||||||||
规格 | 10 | 16 | 25 | 27 | 32 | 35 | |||
工作压力 | bar | 350 | 270 | 350 | |||||
工作压力 | 接口 P | bar | 350 | 270 | 350 | ||||
Anschluss A | bar | 350 | 270 | 350 | |||||
油口 B | bar | 350 | 270 | 350 | |||||
工作压力 | 先导控制阀 | 先导油供油 1) | bar | 25 … 315 | |||||
回流压力 | 接口 T | 内部先导油供油 | 静态 < 10 bar | ||||||
接口 T | 外部先导油供油 | bar | 315 | 250 | 210 | 250 | |||
油口 Y | 静态 < 10 bar | ||||||||
额定流量 2) | l/min | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
流量 | l/min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
先导流量 3) | l/min | 7 | 14 | 20 | 27 | 29 | |||
先导流量 0 … | cm³ | 1.1 | 2.9 | 6.8 | 17.7 | 33.9 | |||
液压油温度范围 | °C | -20 … +80 | |||||||
为 | °C | +40 … +80 | |||||||
粘度范围 | mm²/s | 20 … 380 | |||||||
为 | mm²/s | 30 … 45 | |||||||
液压油的 允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 4) | 等级 18/16/13 符合 ISO 4406 (c) | ||||||||
滞后 | % | ≤ 0.1 | |||||||
响应灵敏度 | % | ≤ 0.05 | |||||||
温度漂移 | %/10° C | < 0.3 | |||||||
◆产品展示
◆产品包装与运输
为了确保产品在运输途中不受损，我们将根据产品体积选择使用高硬度的纸箱或木箱对产品进行包装，采用
泡沫防撞、木架固定等保护措施， 程度保障货品安全、无损的送达客户手中。
◆维修与测试
深圳市欧航流体动力有限公司主要从事进口液压泵、液压马达、比例伺服阀销售维修，拥有先进的
液压泵测试台及伺服阀动态、静态测试台。由的液压工程师主修，配备专业的液压工程师销售、维修团
