脉冲反吹袋式除尘器-新乡市百盛机械有限公司

〓 产品概述 | Product Overview

CNMC型逆流脉冲反吹袋式除尘器是具有处理风量大、净化效率高、占地面积小、滤袋磨损小、使用寿命长、更换滤袋简单、维护方便等优点。清灰采用脉冲式逆流反吹清灰、其电气控制采用顺序控制器，性能可靠，可广泛适用于冶金、化工、机械、有色铸造、矿山、沥青混凝土行业、水泥、电力、碳黑、粮食加工等工况企业常温、高温含尘气体的净化回收利用等方面的设备。

〓 产品特点 | Product Features

1、该设备采用脉冲反吹清灰方式，该设备上箱体分隔成十八个互不相通的小室，并与一个长文氏管相通，利用程控脉冲而达到清灰目的，在结构上取消了喷吹管和滤袋上端的小文氏管，结构简单，操作和维护方便。

2、与国内其它除尘器比较，该设备具有处理风量大，系统阻力小的特点，适用范围广。（常温、高温含尘浓度<60g/m3混合气体的净化回收处理）

3、分隔上中箱体的花板边压制成一定锥形孔，使之与滤袋形成光滑面的接触，密封性好，减少孔边与滤袋的磨损。

4、结构简单合理，占地面积小，可安装在室内外。

〓 工作原理 | Work Principle

含尘气体从进风口进入袋滤器，经滤袋外表面进行过滤，净化的气体从滤袋内部流向上部各小室，并通过长文氏管从出风口排出。吸附在滤袋外表面上的粉尘，当达到一定的数值时，由程序控制定时进行脉冲喷吹，即高压空气喷向长文氏管的同时将已净化的气体反吹向滤袋内，形成较大的压差，将粉尘清扫下来，而达到清灰目的，并使整个设备及系统阻力保持稳定，反吹下来粉尘落到下箱体底部由螺旋输送机排出回收。

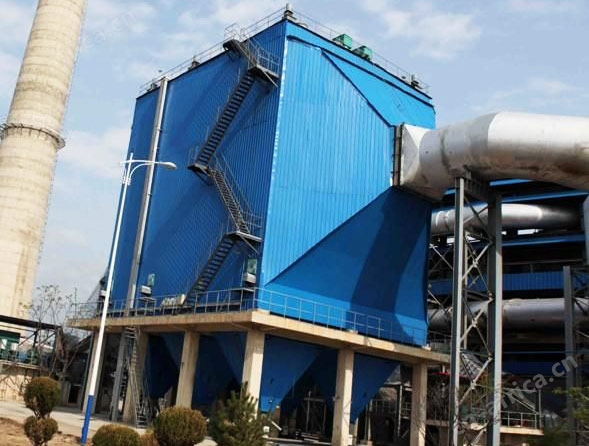

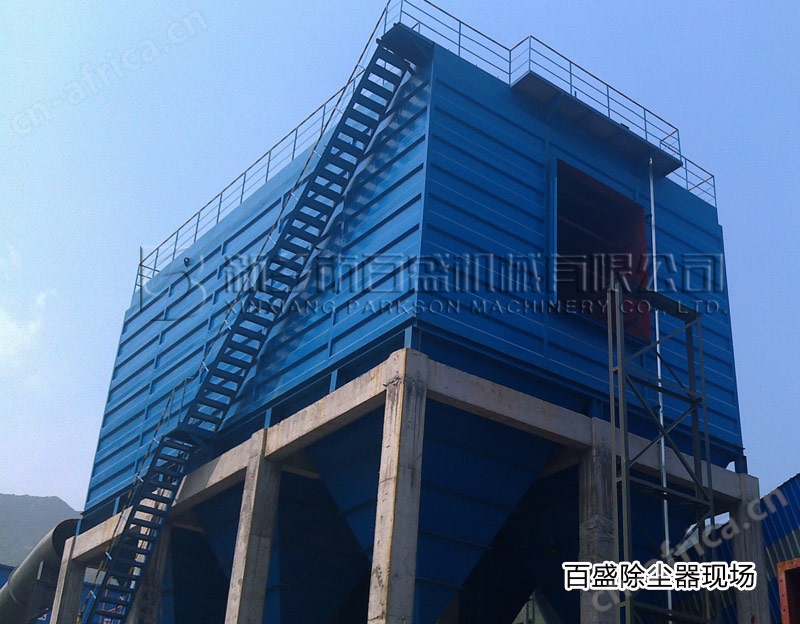

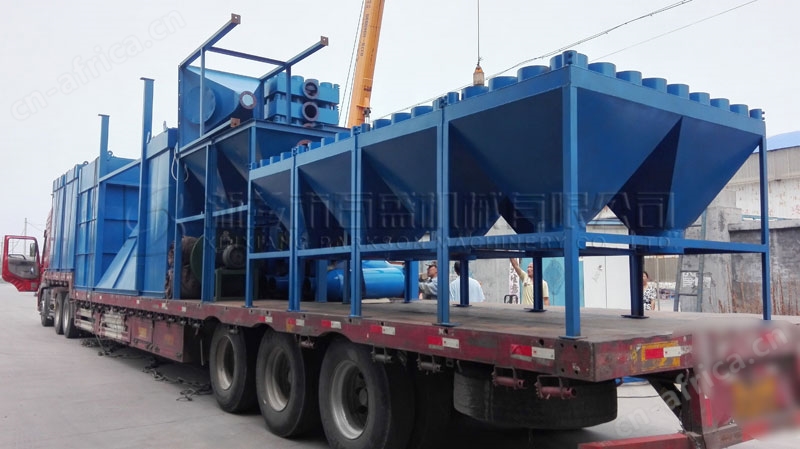

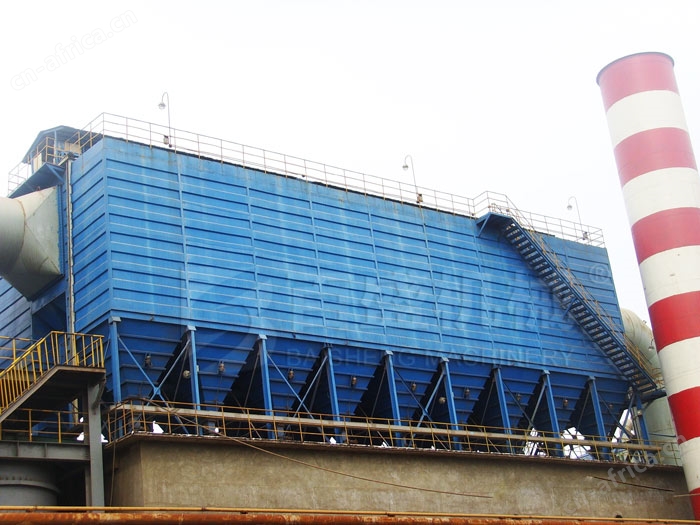

〓 真机展示| Machine Show

〓 技术参数 | Technical Parameters

序号	名称	单位	型号
序号	名称	单位	CNMC-10/90	CNMC-14/126	CNMC-26/260	CNMC-30/300	CNMC-36/360	CNMC-56/560
1	处理风量	米3/时	10000	19100	38000	46000	55000	85600
2	过滤面积	米2	153	214	422	510	612	952
3	过滤风速	米/分	1.0-2
4	滤袋规格	毫米	200×2700
5	滤袋材质		高温针刺毡
6	处理气体温度	℃	高温<260
7	滤袋数量	条	90	126	360	300	360	560
8	电磁阀数量	个	10	14	26	30	36	56
9	脉冲控制仪	台	1	1	1	1	1	1
10	入口含尘浓度	克/米3	<60
11	除尘效率	%	99.8
12	设备阻力	毫米水柱	120-150
13	设备耐压	毫米水柱	±400
14	压缩空气耗量	米3/分	0.96	1.34	1.60	1.80	2.20	3.36
15	喷吹周期	秒	60	60	90	90	90	140
16	压缩空气压力	公斤/厘米	3-5
17	配沥青拌和机	吨/小时	15	30	80	120	160	240
18	电机功率	千瓦	3	3	4	4	5	6
19	外型尺寸长×宽×高	毫米	2800×2875×7392	3800×2875×7392	6700×3300×7000	7700×3300×7000	9200×3300×7000	14308×3300×7000
20	设备总重量	吨	5.4	7.5	16.2	18.6	22	29.5
