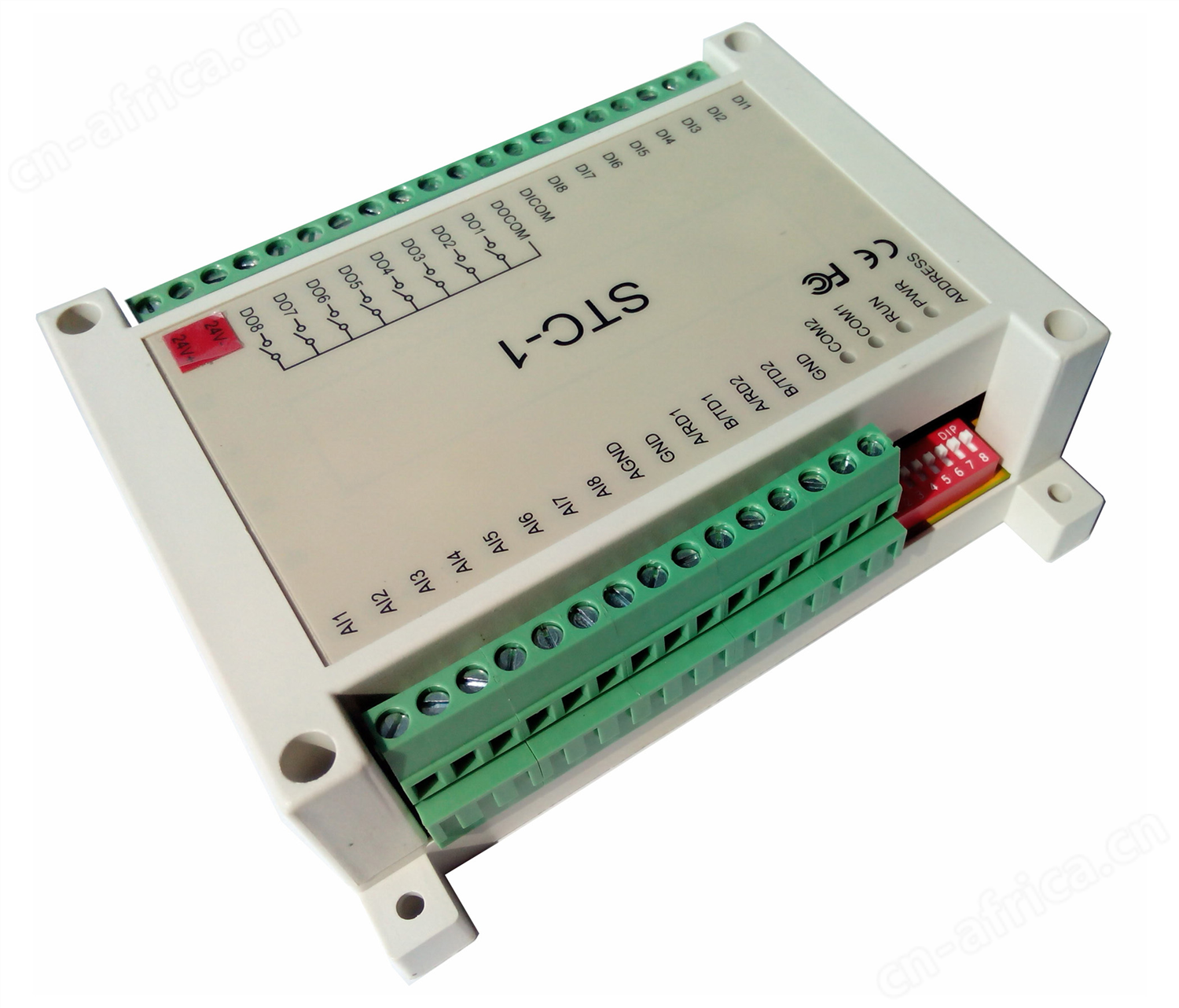

___GD-STC-1是一款通用数据采集模块，支持模拟量输入、开关量输入和开关量输出。采用MODBUS协议，通过拨码开关设置采集模块的地址。
• 模拟量输入可以通过跳线分别选择每一路输入类型为电压或电流；
• 开关量输入也可以作为脉冲量输入；
• 开关量输出可作为控制信号；
• 配置232接口和485接口，方便连接通信设备；
• 卡式导轨或螺丝方式固定，现场安装非常便捷。
◆ 模拟量输入
| -容量 | -8路 |
| -输入信号 | -0-5V或4-20mA跳线选择 |
| -转换速度 | -5 uS |
| -分辨率 | -12位 A/D |
◆ 开关量输入
| -容量 | -8路 |
| -额定输入 | -输入直流12－48V |
| -输入方式 | -光耦隔离 |
| -SOE分辨率 | -1ms |
◆ 脉冲量输入（与开关量输入共用）
| -容量 | -8路 |
| -额定输入 | -输入直流12－48V |
| -输入方式 | -光耦隔离 |
| -计数频率 | -1000Hz |
| -最小脉冲宽度 | -0.2ms |
| -计数器字长 | -32位 |
| -容量 | -8路，每路提供一个常开触点，共用一个公共端 |
| -触点容量 | -250V/3A 交流 |
◆ 通信接口
| -EIA-232接口 | -1路 |
| -EIA-485接口 | -1路 |
| -规约 | -MODBUS规约 |
| -安装方式 | -卡式导轨安装或者底部螺丝固定 |
| -体积 | -125mm×110mm×40mm |
| -电源 | -直流24V±30% 或 直流12V±30 % 可选配 |
| -功耗 | -小于1W |
◆ 测试程序1【串口调试助手V22.rar】
中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。
◆ 测试程序2【串口调试软件sscom32.rar】
中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。
◆ 测试程序3【串口测试软件PCommPro20.rar】
英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。
