GD400BC-数传/图传电台GD400BC-深圳市固迪通信设备有限公司

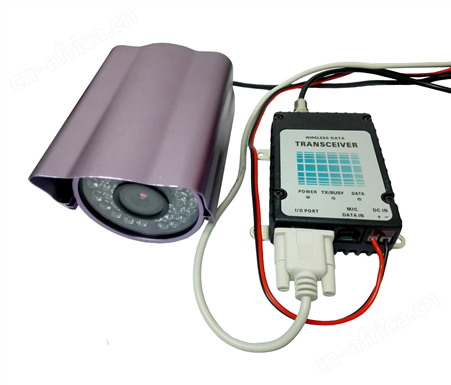

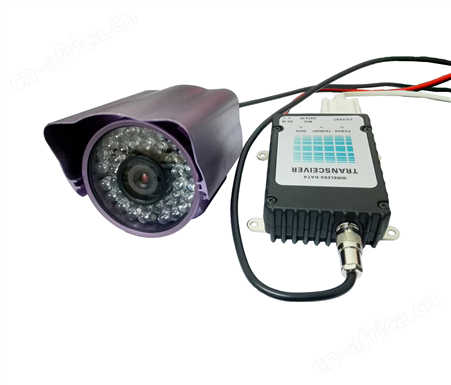

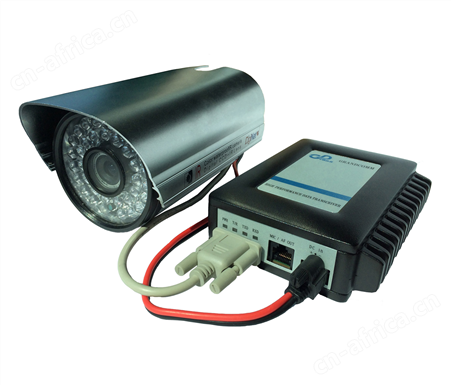

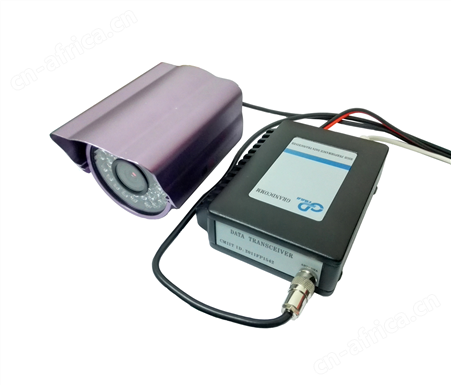

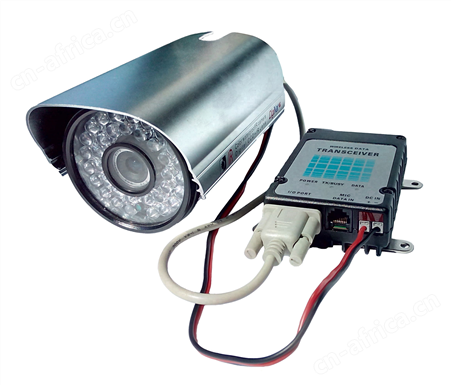

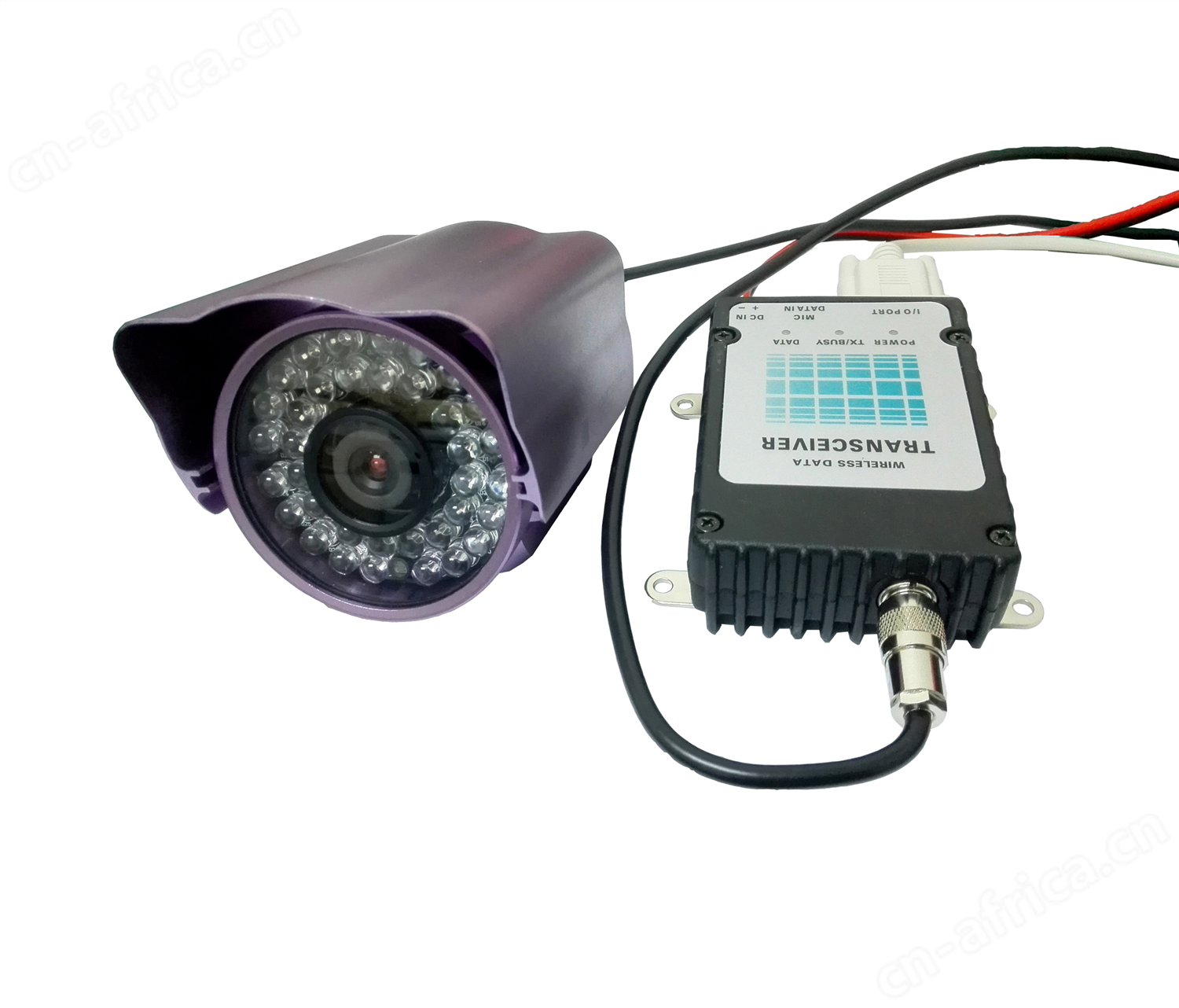

__GD400BC是工作于400MHz频段的高速数传/图传电台，可传输数据、即时照片和话音，空中速率为9600和19200bps。GD400BC外接模拟摄像机，图片分辨率为352×288。本型号产品有7.5W中功率配置（GD400BC-7.5）和1.5W小功率配置（GD400BC-1.5）。

• 支持数据、图片和话音传输；

• 支持最多250个图片采集地址；

• 通过设置软件设定发射功率，提供5级可设置功率；

• 采用温补频率基准源，确保高稳定收发频率；

• 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；

• 精密压铸铝结构配合专业的电路设计，抗干扰能力强；

• 采用频率合成技术，通过设置软件方便地设置频率；

• 兼容话音传输，方便实现通话；

• 可选配手持通话器配件，直接对讲，方便工程施工；

• 工业级产品设计，温度范围宽。

◆ 总体技术指标

-图像压缩格式	-JPG
-图像分辨率	-352x288
-支持图像分站地址数	-250
-频率范围	-400～430MHz，450～470MHz
-数字调制方式	-GMSK或4-FSK
-信道传输速率	-9600/19200bps可选
-信道间隔	-25KHz
-频率稳定度	-±2.0ppm （-40～+70℃）
-信道总数	-60
-数据接口	-EIA-232，EIA-485，TTL
-数据接口模式	-异步数据传输
-接口数据结构	-1位起始位+8位数据+1位停止位 -或 1位起始位+8位数据+1位校验位+1位停止位 -其中校验位可通过计算机设置选择为奇校验或偶校验
-数据接口速率	-38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置
-额定电源电压	-直流12V（11～14V）
-电源消耗电流	-中功率配置机型7.5W满功率发射时＜2.2A @ 12V -低功率配置机型1.5W满功率发射时＜1.1A @ 12V 接收时电流＜170mA -待机时电流＜150mA
-天线阻抗	-50Ω

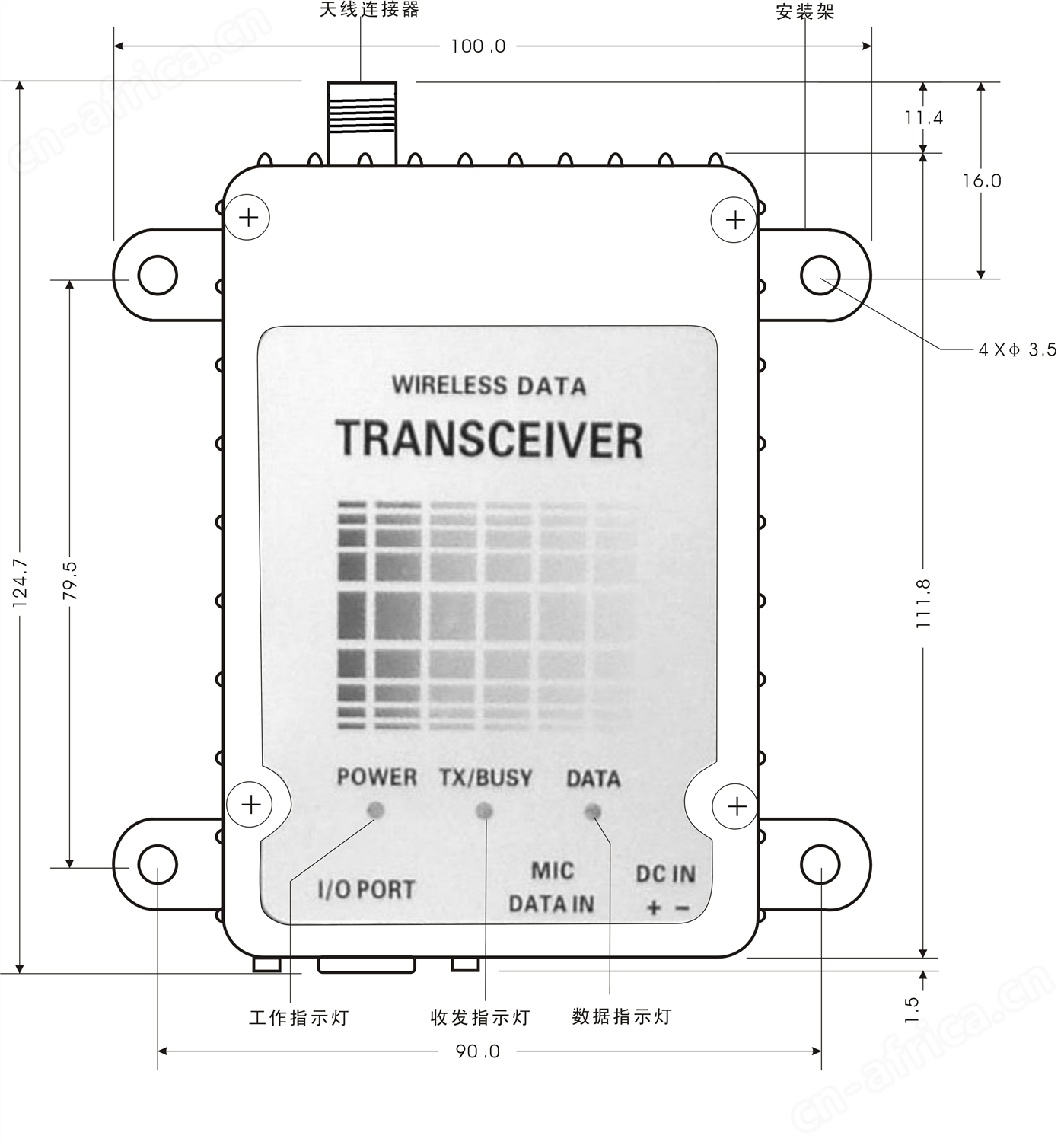

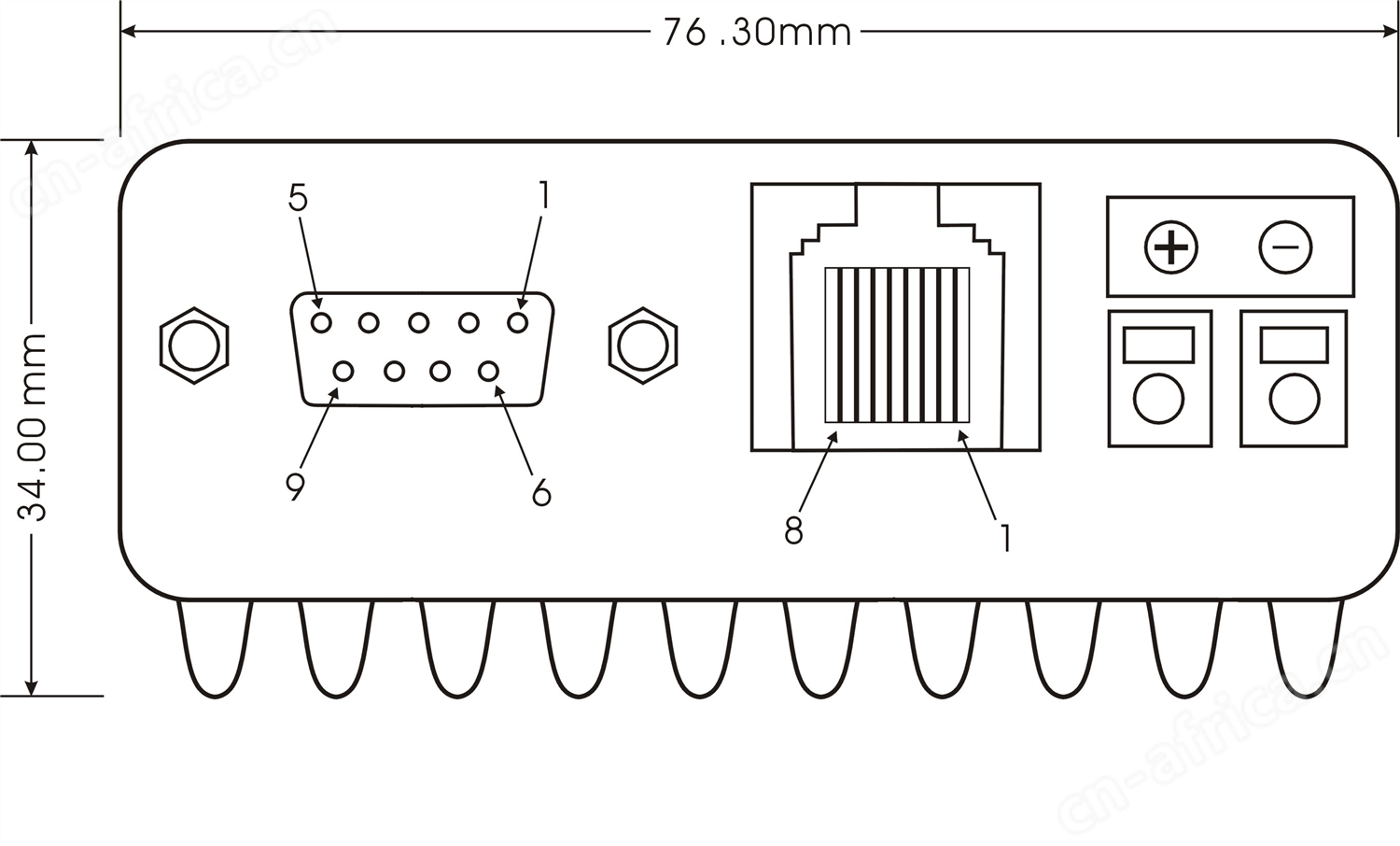

-体积	-长×宽×高＝125mm×76mm×34mm

◆ 接收机主要技术指标

◆ 发射机主要技术指标

-发射功率	-GD400BC-7.5中功率配置型—7.5W，可软件设置为7.5W、6W、4W、2W、1W -GD400BC-1.5低功率配置型—1.5W，可软件设置为1.5W 、1W、0.6W、0.3W、0.1W
-频偏	-5KHz
-邻道功率	-≤-70dB
-杂散射频分量	-≤-70dB
-调制失真	-≤2.5％

◆ 测试程序1【串口调试助手V22.rar】

中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。

◆ 测试程序2【串口调试软件sscom32.rar】

中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。

◆ 测试程序3【串口测试软件PCommPro20.rar】

英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。

◆ 标准配置

电源线

232串口线（仅232接口电台）

485串口线（仅485接口电台）

◆ 选配

天线

馈线

避雷器/转接线

开关电源

手持通话器

写频器

接口转换器
