变压器直流偏磁电流在线监测系统的特点

• 采用高精度穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量

• 采用动态相量补偿算法，实现高精度测量信号分析

• 采用数字滤波算法，摒除模拟滤波器带来的“零漂问题"

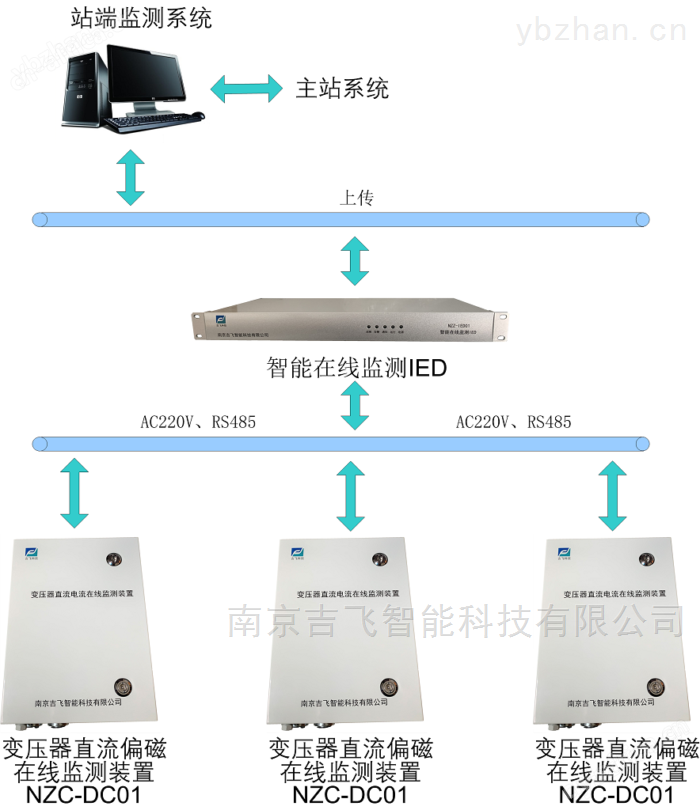

• 采用分布式测量结构，即就地测量、数字传输

• 可带电安装，即不需要主设备停电安装，方便、快捷的接入系统

变压器直流偏磁电流在线监测系统主要功能

1) 变压器中性点的交、直流实时在线监测；

2) 变压器中性点状态参量自动采集、信号调理、模数转换、数据预处理及向上层单元传送的功能；

2) CAN或485网络通信；

3)接受IED下传的参数配置、数据召唤、对时、强制重启等控制命令的功能；

4) 实现监测变压器中性点参量就地数字化和缓存，监测数据定期发送至在线监测IED主机或站端监测；

5)IEC61850通信

技术指标

1 工作环境

• 工作电压：交流 220V±15%,50Hz

• 功    耗： 额定电压下＜5W

• 环境温度：-40℃ ~ +70℃

• 工作环境湿度： ≤95％

2 监测参数指标

●测量值：直流（平均值）电流、交流有效值

●测量电流范围：交直流电流，0~±200A

●测量准确度：1%

●分辨率：0.05%

3 其他技术指标

• 采集周期：1 次/秒

• CAN网结构，网络速率为：＜50Kbps

• RS485结构，网络速率为： ≤2400bps

• 系统的平均*工作时间（MTBF）：户内：大于8×10⁴小时。
