变压器中心点直流偏磁监测装置

变压器直流偏磁监测装置用于采集3台变压器中性点的交、直流；

智能在线监测IED采集变压器中性点直流偏磁监测装置的数据并通过IEC61850上传至站端平台。

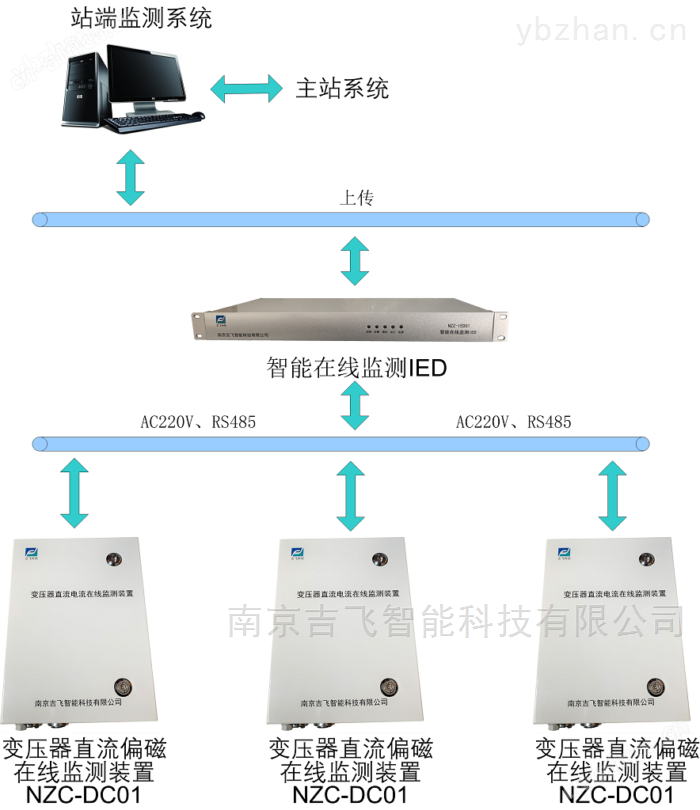

变压器直流偏磁监测装置与智能在线监测IED一起构成变压器中性点直流偏磁在线监测系统，系统组成如下图所示。变压器中性点直流偏磁在线监测系统采用的分层分布式结构，应用总线控制技术和模块化设计原理，使系统的抗干扰性能、测量的准确性和稳定性都得到了很大的提高，满足了工业现场实用要求，并采用*的专家诊断系统对采集的数据进行科学分析诊断，便于及时方便地了解并掌握变电设备的健康状态。

通过对变压器中性点的交流电流、直流电流进行实时在线监测，对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现变压器存在的隐患以避免事故的发生。

系统特点

• 采用高精度穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量
• 采用动态相量补偿算法，实现高精度测量信号分析
• 采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”
• 采用分布式测量结构，即就地测量、数字传输
• 可带电安装，即不需要主设备停电安装，方便、快捷的接入系统

主要功能

1) 变压器中性点的交、直流实时在线监测；

2) 变压器中性点状态参量自动采集、信号调理、模数转换、数据预处理及向上层单元传送的功能；

2) CAN或485网络通信；

3)接受IED下传的参数配置、数据召唤、对时、强制重启等控制命令的功能；

4) 实现监测变压器中性点参量就地数字化和缓存，监测数据定期发送至在线监测IED主机或站端监测；

5)IEC61850通信

技术指标

2.变压器中心点直流偏磁监测装置工作环境

• 工作电压：交流 220V±15%,50Hz
• 功    耗： 额定电压下＜5W
• 环境温度：-40℃ ~ +70℃
• 工作环境湿度： ≤95％

3.监测参数指标

●测量值：直流（平均值）电流、交流有效值

●测量电流范围：交直流电流，0~±200A

●测量准确度：1%

●分辨率：0.05%

4. 其他技术指标

• 监测周期：1 次/秒
• CAN网结构，网络速率为：＜50Kbps
• RS485结构，网络速率为： ≤2400bps
• 系统的平均*工作时间（MTBF）：户内：大于8×104小时。
