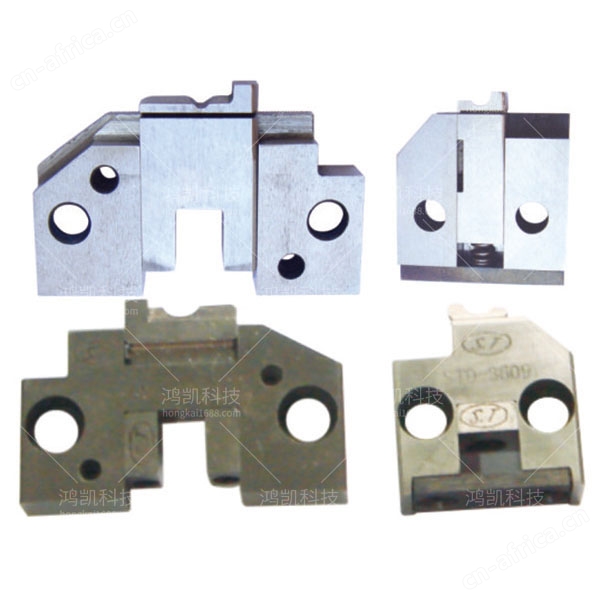

YHK-OTP/2000型切刀座-东莞市鸿凯科技有限公司

YHK-OTP/2000型切刀座介绍：

YHK-OTP/2000型切刀座技术领域：

本实用新型涉及一种裁切加工装置，是应于布料、塑料、胶合木板甚至于金属薄板等的裁切加工，是一种切刀座。
习知的裁切方式系可分为滚刀裁切及螺旋裁切，而滚刀裁切乃系将一切刀固定于一圆杆上，而借由圆杆受外来动力的旋转，而行使滚转时裁切动作，惟、其在裁切场合中经常发生裁切不断及发生毛连，因此遂有螺旋裁切方式产生，而螺旋裁切系将上刀刃采螺旋线之设计，可使上刀刃与下刀刃间呈螺旋线点接触交叉相错裁切，而为使产生呈一垂直角度之裁切，因此必需使上下刀刃偏差角度及裁切行程位差一致，因此需将上刀座做位差角度摆置，惟在经一段裁切时间后，上刀刃难免会因震动或磨损而有些许角度偏差，因此必须调整上刀刃的角度，但、由于习知之螺旋裁切方式并未有调节螺丝的设置，因此并无法直接调整上刀刃的角度，因此必需将上刀刃重新再组于刀座上，而使其调整显得困难，因此就习知螺旋裁切方式的刀刃调整角度而言，尚有改进之处。

YHK-OTP/2000型切刀座原理：

本实用新型的次一目的在于提出一种切刀座，借由纵向及横向的调节螺丝调整角度，而能增加刀刃使用寿命，更可节省换刀所需时间。
本实用新型的切刀座主要包括上刀座、心轴、两轴承盖、一上刀刃、一下刀座、一下刀刃、一护档及数螺丝等构件，将呈螺旋线设计的上刀刃置于上刀座上，并以调节螺丝与锁固螺丝调整上刀刃的位置并锁固于上刀座之刀刃座上，而将心轴设于上刀座内并装置于下刀座之上，再将下刀刃靠置护档锁固于下刃座上，而使上刀刃与下刀刃间呈螺旋线点接触交叉相错方式裁切；该上刀座的每一圆形片缺角内侧即靠近刀刃座处设有调整孔，该调整孔内可锁设调节螺丝，而刀刃座底部亦设有数调整孔，其调节螺丝系由刀刃座底部向外锁设，使上刀刃内面抵于圆形片缺角内侧的调节螺丝头上，而上刀刃之底面则抵于底座上之调节螺丝头上，而能借由上刀刃内面及底面之调节螺丝，可更加精确调整上刀刃的切削角度，而让上刀刃与下刀刃的裁切动作更加准确。
