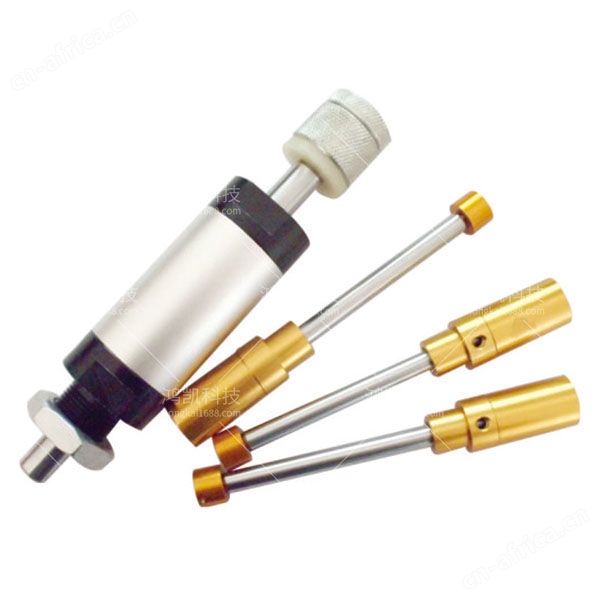

YHK-气动剥皮机气缸背景技术：

气动剥皮机即半自动剥皮机，就是通过气缸将电线等外包裹的塑料包皮与金属芯剥离的机器。通常工作过程是气缸驱动三爪刀杆实现对电线外壳的剥离。

公告号为CN200956505Y的中国公开了一种三爪气动剥皮机，它包括底座、控制装置和剥皮装置，在底座上设有一支柱，该支柱设有一圆形通孔；控制装置包括气缸、轴承、轴承座和调节套，气缸与底座固定连接，轴承与轴承座配合连接，气缸轴与轴承座固定连接，调节套套设在轴承孔内；剥皮装置包括马达、大皮带轮、小皮带轮、主轴、轴承和三爪刀杆。

这种三爪气动剥皮机虽然不易磨损，经久耐用，但每次只能压制一根线缆，工作效率低，亟待解决。

YHK-气动剥皮机气缸技术实现要素：

本实用新型的目的是提供一种气动剥皮机，具有能够同时对几根线缆剥皮的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种气动剥皮机，包括基座组件，所述基座组件内设置有剥皮组件，所述基座组件上设置有驱动气缸，所述驱动气缸的活塞杆穿过基座组件与剥皮组件固定连接，所述驱动气缸由脚踩控制机构控制；

所述剥皮组件包括放置座和压制头，所述压制头和驱动气缸的活塞杆固定连接，所述放置座上凸起有齿型放置板，所述压制头上与齿型放置槽相对位置设置有齿型压制板，所述齿型放置板和齿型压制板在宽度方向相错开。

通过采用上述技术方案，工作人员将若干根电线放在放置座上齿型放置板的低处，通过脚踩控制机构驱动驱动气缸，驱动气缸的活塞杆驱动压制头向下，通过齿型放置板和齿型压制板夹住电线，然后工作人员再拉动若干个电线，一次完成若干个电线的剥皮，工作效率高。

YHK-气动剥皮机气缸技术总结：

本实用新型公开了一种气动剥皮机，属于数据线加工设备，旨在提供一种易于固定方便剥皮的气动剥皮机，其技术方案要点是工作人员将若干根电线放在放置座上齿型放置板的低处，并且抵触抵触板，工作人员踩下脚踩板，脚踩板向下抵触开关并且压缩复位弹簧，开关控制驱动气缸的活塞杆向下，复位弹簧的回复力再将脚踩板抬起；活塞杆向下使压制头的齿型压制板切向齿型放置板并且夹住电线，工作人员拉动电线，电线的外皮剥落，并且从放置座上的斜坡槽中滑落至上基座，当积累一定数量的外皮后工作人员可以将外皮从上基座拨至至收集袋中。本实用新型适用于数据线加工设备。
