YHK-绞线机夹头介绍：

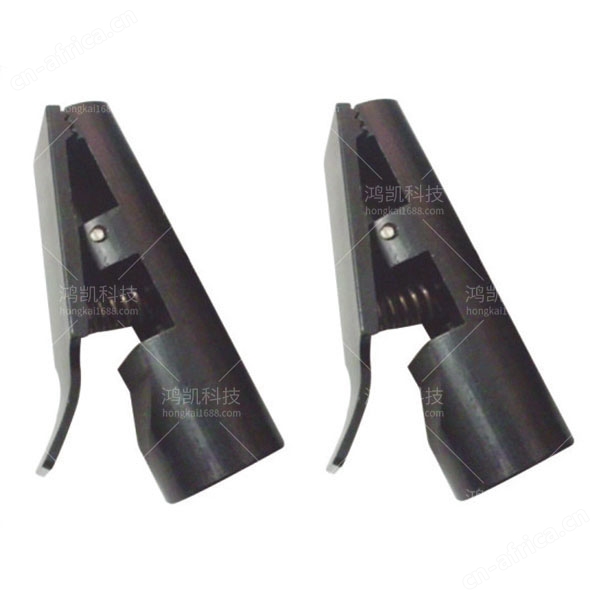

YHK-绞线机夹头产品简介

全自动微同轴电缆剥线机WG-9500S主要针对通讯产业制造领域（同轴线缆加工）而设计，线材的裁断，多层或多段剥皮可一次完成。本机采用旋转刀头旋转切割，V型刀片切断剥皮，两刀头互相配合，更精准的提高所加工产品的质量和产量，且无需要更换任何刀片即可完成整个范围内各种类型和直径电缆的加工，所有加工数据都可以存储于设定档案中，使用方便，操作简单。

YHK-绞线机夹头背景技术：

绞线机是一种能广泛应用于各类软/硬导体线（铜线、漆包线、镀锡线、铜包钢、铜包铝等）及电子线（如：电源绞线机（3张）线、耳机线、电话线、PVC线、网络线等）的绞合机械设备，它的主要任务是将多根单支导体扭成一股，最终呈螺旋状，达到线材的工艺要求，方便线束的安装与装配，同时还能够使线束屏蔽其他的信号，达到防止其受其他信号干扰的目的。现有技术的绞线机一般是将多根单线固定好以后，机器控制实现线束的旋转缠绕，待缠绕至一定圈数后，机器停止工作，绞线完成。在固定单线时，往往是利用夹头和后夹头将线束的两端夹紧，然后进行转转，实现绞线作业，但现有技术的夹头结构复杂，在夹线时不易操作，而且无法判断绞线的实时圈数，对线束质量不易把控。

YHK-绞线机夹头技术特征：

1、绞线机夹头，其特征在于：包括夹头底座，所述夹头底座上固定有轴承，所述轴承内贯穿有转动的旋转轴，所述旋转轴上固定有由上夹爪和下夹爪组成的夹头气动夹爪，控制所述夹头气动夹爪动作的气管从所述旋转轴内通过，进入旋转轴之的气管上还设有旋转接头，所述旋转接头还通过气管连通有电磁阀和气源，所述电磁阀用于控制所述气管的通断。

2、如权利要求所述的绞线机夹头，其特征在于：所述夹头底座上还设有减速电机及由其驱动的主动链轮轴，所述旋转轴上固定有链轮，所述主动链轮轴与旋转轴之间通过链条实现传动。

3、如权利要求所述的绞线机夹头，其特征在于：所述夹头底座上还设有接近开关，所述主动链轮轴上设有与其同步旋转的螺钉，所述螺钉与接近开关的位置相对应，所述接近开关还电连接计数器，所述计数器与减速电机之间电连接。

4、如权利要求所述的绞线机夹头，其特征在于：所述上夹爪或下夹爪上固定有挡线板，所述挡线板位于上夹爪和下夹爪的一侧，所述挡线板覆盖所述上夹爪与下夹爪之间的间隙。

5、如权利要求所述的绞线机夹头，其特征在于：所述电磁阀上还设有消音器。

6、如权利要求所述的绞线机夹头，其特征在于：所述旋转轴为多根并依次并排排列，相邻的旋转轴之间通过链条传动实现同向旋转。
