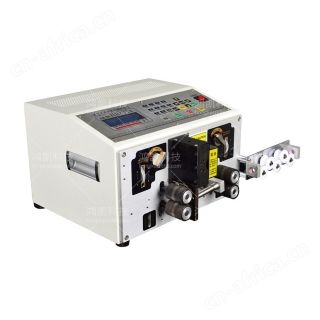

电脑裁线剥线机背景技术：

早期在将电线进行连接时，其长度截取和电线首、末端的保护套的剥离基本都是采用人工的方式，即其先将电线切断，再用剥线钳将电线首端、尾端处的保护端剥开，故其通常具有接线操作不便以及工作效率低的问题。

针对上述问题，现市面上出现了一种自动剥线机，其结构包括机壳及设于机壳上的进线装置、导线管、刀架总成、出线装置及电控制系统，该刀架总成设于进线装置和出线装置之间，该导线管设于进线装置和刀架总成之间，且该导线管的输入端与进线装置的输出端相对应设置，导线管的输出端与该刀架总成的输入端相对应设置，该刀架总成的输出端与出线装置的输入端相对应设置，进线装置和出线装置均由上下相对设置的压紧轮构成；这种结构的自动剥线机具有自动截取电线、剥开保护套且速度快、效率高、剥线标准的优点。

随着电线应用场合的扩大，目前不少场合需要电线呈现为折弯状态，故通常对电线剥线后还需要放置电线折弯机上进行折弯处理，然而，现有剥线机的出线装置的压紧轮均无法进行平移，若用于折弯的折弯机构应用在现有剥线机上时，整一理想的工作流程依次为首端剥线、折弯和尾端剥线，然而，电线折弯后因弯部的限制和压线轮的固定使出线装置无法再将切断并折弯后的电线送回至刀架总成片进行尾端割痕，剥线，则具有折弯功能的剥线机只能对电线首端进行剥线，无法对折弯后的电线尾端进行剥线处理，进而使电线的首尾剥线和折弯处理无法在同一机台上操作。

电脑裁线剥线机技术方案：

一种电脑裁线剥线机，包括机体，设置在机体上的折弯机构，其特征在于，所述折弯机构包括线材校直系统、恒定中心送线轮、角度导管以及弯折器，所述线材校直系统的后端设置有过线嘴，该过线嘴的后端设置有恒定中心送线轮，所述恒定中心送线轮是两个转向相反的旋转轴，所述旋转轴的后端设置有角度导管，该角度导管的后端连接有剥线刀模，所述剥线刀模上设置有后剥夹，所述后剥夹的后端设置有弯折器，所述线材校直系统的后端设置有手轮，该手轮连接恒定中心送线轮，所述手轮可以微调节调节恒定中心送线轮顺时针或者逆时针的转动。

电脑裁线剥线机功能特点

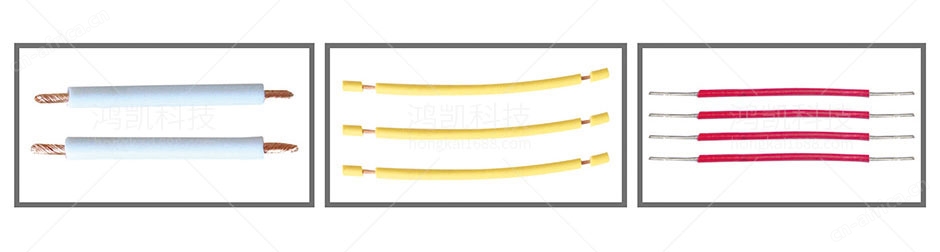

本机主要针对排线的加工，自动裁线、分线、剥皮
电机控制分线部分，裁线精确，无极分线
本机由电脑控制，按键操作，性能稳定，操作简易
高速剥线，裁线范围内可任意设定线头、线尾及总长

电脑裁线剥线机技术总结

本实用新型提供了一种电脑裁线剥线机，包括机体，设置在机体上的折弯机构，所述线材校直系统的后端设置有过线嘴，该过线嘴的后端设置有恒定中心送线轮，所述恒定中心送线轮是两个转向相反的旋转轴，所述旋转轴的后端设置有角度导管，该角度导管的后端连接有剥线刀模，所述剥线刀模上设置有后剥夹，所述后剥夹的后端设置有弯折器，所述线材校直系统的后端设置有手轮，该手轮连接恒定中心送线轮，所述手轮可以微调节调节恒定中心送线轮顺时针或者逆时针的转动。调整线材，使得规格统一。本实用新型设置了一个角度导管，可以有效的防止导致线材的头部弯曲的情况，同时，在剥线刀模上设置有后剥夹，起到二次固定的作用。

技术参数
剥线范围：0.1mm-6mm²（AWG32#-12#）
剥皮长度：30mm
加工长度范围：0.1mm-99999mm
刀片：2片
电源：220V50/60Hz
生产率：1000-4000pcs/h
重量：35kg
尺寸：600*440*380mm
