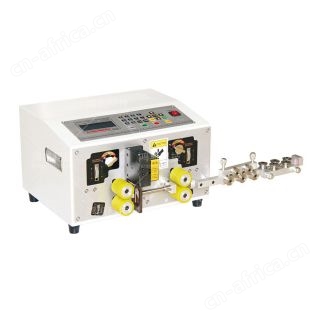

电脑裁线剥线机背景技术:
剥线机就是将电线等外包裹的塑料包皮与金属芯剥离的机器。由于线径大小及线的材料及组成不一样有不同的适宜机型:短细线型、大平方型、排线型、护套线型、同轴线型等电脑剥线机。剥线机是机械行业现在使用泛的机械,人们现在很多地方都在依赖各种机械自动化,而剥线机就是现在最能帮助人们生产的机械。
电脑剥线机将电线裁成等长的线段,通过出线轮输送到接线盘上,但是在切割一些比较短的线段时,特别是100mm以下的线段,线段比较短,剥线机剥线速度快,很容易在接线盘上散乱堆积,需要人工花费较长的时间整理进行,带来额外的工作量。
电脑裁线剥线机技术实现要素:
本实用新型的目的是提供一种电脑裁线剥线机,能够将裁剪好的线段进行整理,使其摆放的更整齐。
本实用新型的上述实用新型目的是通过以下技术方案得以实现的:
一种电脑裁线剥线机机,包括主机箱以及设置在主机箱前侧的进线轮、导线管、切刀总成和出线轮,所述出线轮远离切刀总成的一侧设置有连接在主机箱上的接线盘,所述接线盘包括上接盘以及位于上接盘下部的下接盘,所述上接盘的高度小于出线轮的出线通道高度,所述上接盘上沿出线方向开设有长条形的捋线孔,线段通过捋线孔落到下接盘上。
通过采用上述技术方案,切刀对线段裁剪剥皮之后,线段通过出线轮落到接线盘上,先落到上接盘上,并落到捋线孔中,由于捋线孔的开设方向与出现方向平行,线段通过捋线孔后,仍保持与从出线轮刚出来时的方向相同,落到下接盘上时,仍保持沿出现方向,不会有太大的改变,能够对线段进行整理,使其不会太散乱,方便工人收集整理。
电脑裁线剥线机功能特点
本机由电脑控制,按键操作,性能稳定,操作简易
带有提能,提高剥线长度的精度和稳定性。
具有设定总量、把数、延时和中间剥线等功能

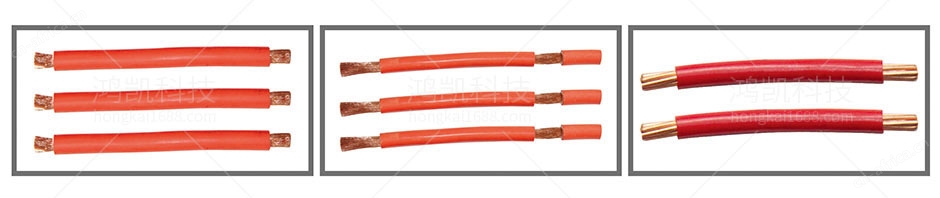

高速剥线,裁线范围内可任意设定线头、线尾及总长
电脑裁线剥线机技术总结
本实用新型公开了一种电脑裁线剥线机机,包括主机箱以及设置在主机箱前侧的进线轮、导线管、切刀总成和出线轮,所述出线轮远离切刀总成的一侧设置有连接在主机箱上的接线盘,所述接线盘包括上接盘以及位于上接盘下部的下接盘,所述上接盘的高度小于出线轮的出线通道高度,所述上接盘上沿出线方向开设有长条形的捋线孔,线段通过捋线孔落到下接盘上,所述上接盘上设置有至少两个捋线孔,所述捋线孔的两侧均设置有引导装置,所述引导装置的高度大于上接盘的高度,并且从上向下向捋线孔内倾斜。本实用新型能够将裁剪好的线段进行整理,使其摆放的更整齐。
电脑裁线剥线机技术参数
剥线范围:16mm²
剥皮长度:1.0-100mm
切割长度:1.0mm-100m
刀片:2片
电源:220V50/60Hz
生产率:2003
功率:630w
尺寸:400*420*280mm
