自动送线机背景技术：

，线材在生产和使用后都需要收卷收纳起来，以避免散乱堆放和统一管理。具体例如：电力的电线电缆，常使用电缆收卷机以及传动卷线机来收卷各种大小的电线电缆；通讯的管线光缆，常使用管线收线机以机械控制的方式进行收线，一般会收纳在收线盘上。

在压延生产线上，由压延机压延铜线，再将铜线绕在线盘或转轴上。然而，由于铜线会并排绕置很多层在线盘上，现有的卷线方式（人工手动收卷或简易的收卷装置）都很难保证铜线线材整齐且高效地收卷在线盘上。其中原因主要取决于送线以及卷线这两个过程，在该技术领域中，需要一种精准性较高的送线装置。

自动送线机技术要素：

本发明的目的是为了克服现有技术中的不足，提供一种自动送线机。

为实现以上目的，通过以下技术方案实现：

一种自动送线机，包括导向柱以及滑设于所述导向柱上的送线单元，所述送线单元沿垂直于所述导向柱的方向可控制地自动推送线材。

自动送线机功能特点：

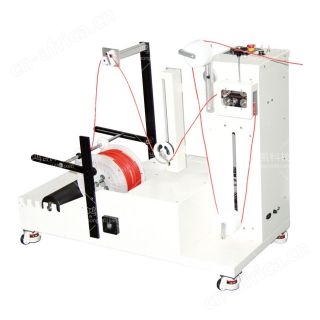

此款YHK-940是一台立式轮轴电动送线机，承重100KG以内安稳送线，并给下游的线缆加工机器提供持续的张力。与剥线机配合可侦测有无线材、自动送线及停止，使线材稳定输送，加装整线装置后，可消除线材本身的弯曲现象，提高加工精度，本机自带的调速装置，输送速度达到3MSec），保证高速输送效率下剥线加工能达到效能。

自动送线机技术总结

本发明公开了一种自动送线机，包括导向柱以及滑设于所述导向柱上的送线单元，所述送线单元沿垂直于所述导向柱的方向可控制地自动推送线材。所述送线单元包括气动固定块以及滚轮夹线组件，所述气动固定块通过竖滑板升降滑设于所述导向柱上，所述气动固定块内穿设有推杆组件，所述推杆组件的外端固定连接于所述滚轮夹线组件进而推动或收回所述滚轮夹线组件，所述滚轮夹线组件包括用于水平夹持所述线材的多个滚轮，所述线材可相对所述滚轮水平移动。本发明送线精准性较高，并在绕线的过程中，始终能使得线材保持水平输送，同时，待绕线结束后，还能松开剩余的线材，使得整个送线操作实现全自动化，大大方便现场操作，显著提高送线效率和质量。

自动送线机技术参数

功率：3M/SEC
送线方式：线轴送线
卷轴直径：300-700mm
电缆卷轴宽度：450mm
电缆卷轴重量：100kg
尺寸：450×440X780mm
重量：50KG
电源：AC220V，5060Hz
