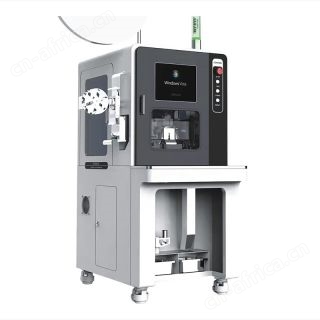

全自动单头打端单穿防水栓介绍

全自动单头打端单穿防水栓背景技术

目前，现有技术的防水栓均采用人工穿防水栓，存在效率低，位置偏差大一致性不好的问题，而且铜丝线头易打弯散乱不能满足生产要求，因此，穿防水栓设备的创新是急需解决的问题。

全自动单头打端单穿防水栓技术方案

本实用新型的全自动单头打端单穿防水栓，包括底座、两根机架和控制装置；所述两根机架对称，且垂直安装在底座中部上端面；所述控制装置安装在两根机架上端面；所述全自动单头打端单穿防水栓还包括滚桶、滑轮、电机、导轨、摆针座、套管、滑块、导线固定器和机械手抓；所述滚桶、滑轮和电机依次相连，并安装在底座上端面的左侧；所述导轨安装在底座上部，且导轨左端与滚桶右侧壁贯穿；所述导轨左侧设置有气管；所述摆针座安装在导轨右端下部；所述套管和滑块均与控制装置连接，且活动安装在导轨右端下部；所述导线固定器安装在底座右侧端；所述机械手抓与控制装置连接；所述控制装置右下方设置有气动顶针。

全自动单头打端单穿防水栓功能特点

本机采用直线模组将穿防水塞、剥皮、压接一体化
数据调整剥皮长度、穿防水塞深度和打端包胶深度

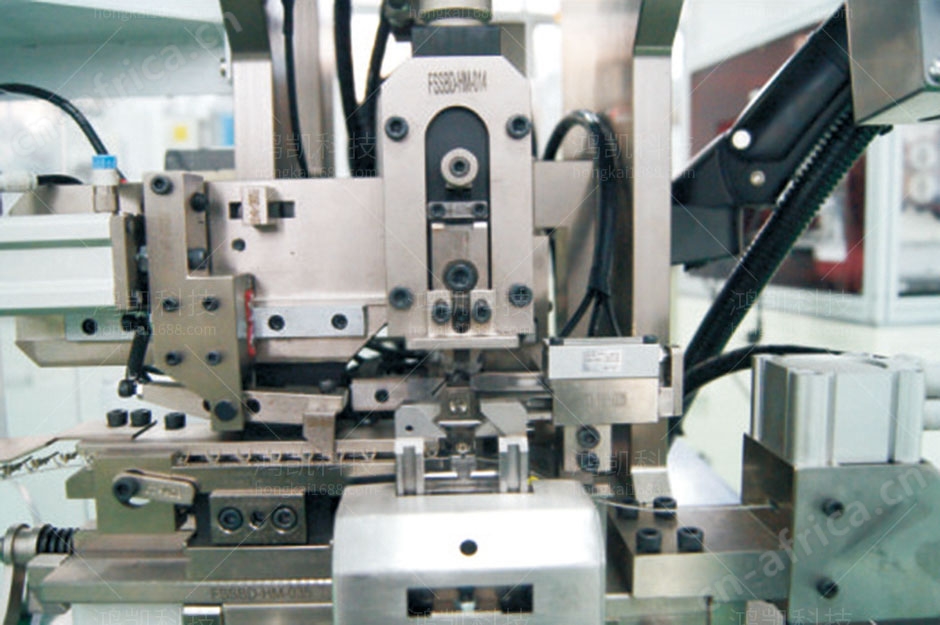

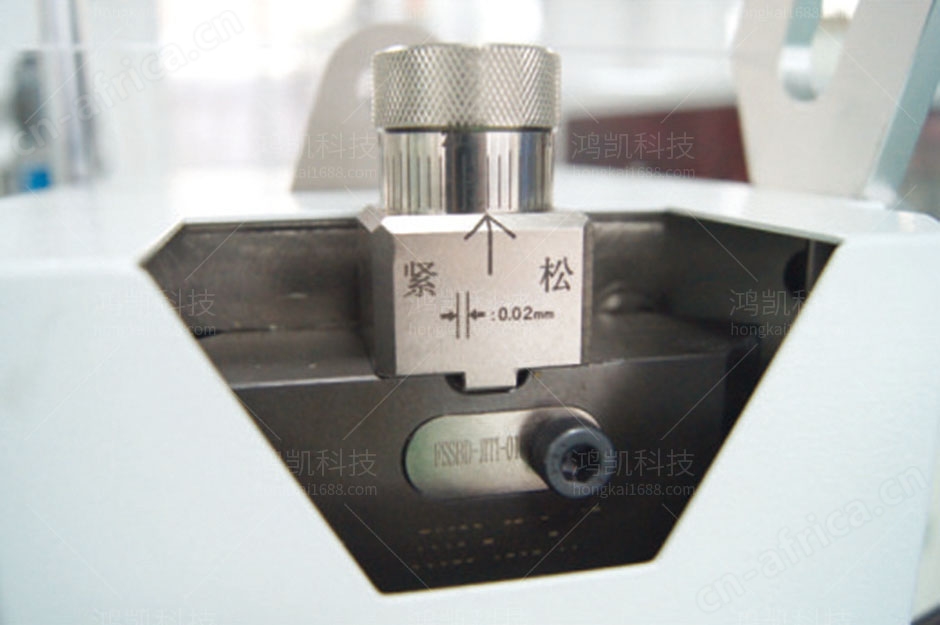

采用伺服电机控制端子压接，高速冲压，压力稳定

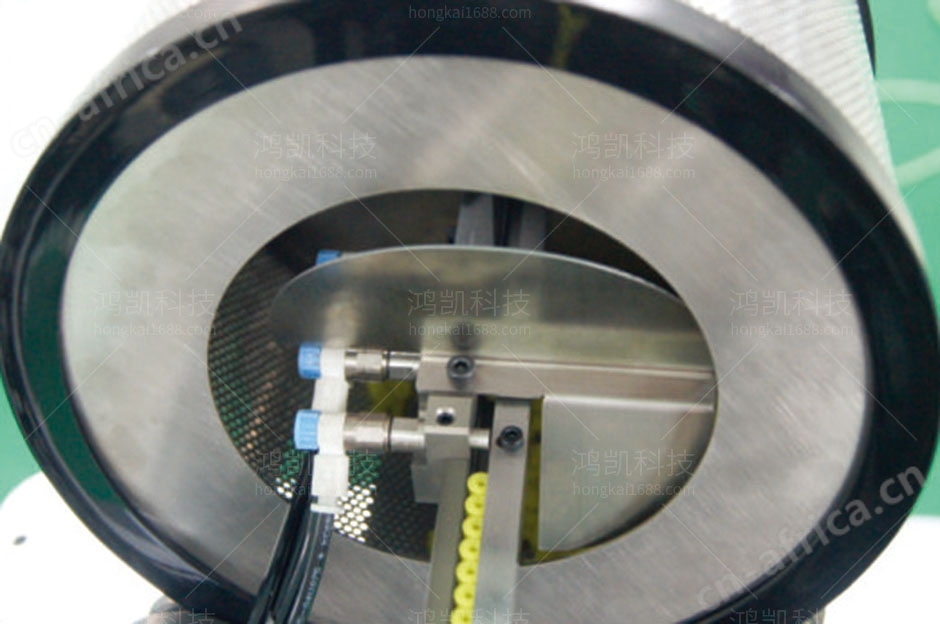

防水塞送料机构，简单易更换，满足多种需求

全自动单头打端单穿防水栓技术参数

适用线径：0.3-3mm²
剥线长度：0.5mm-10.0mm
切线误差：±0.02mm
压着能力：3T
行程：40mm
单周期：3s
产能：1000-1200条/H
适用防水塞：≤￠10×10
电源：AC220V50Hz
总量：150KG
本体尺寸：560*900*1300MM
