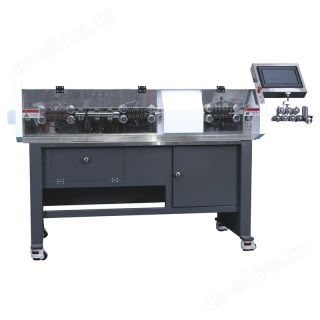

全自动大平方旋转剥皮裁线机介绍

全自动大平方旋转剥皮裁线机主要部件：

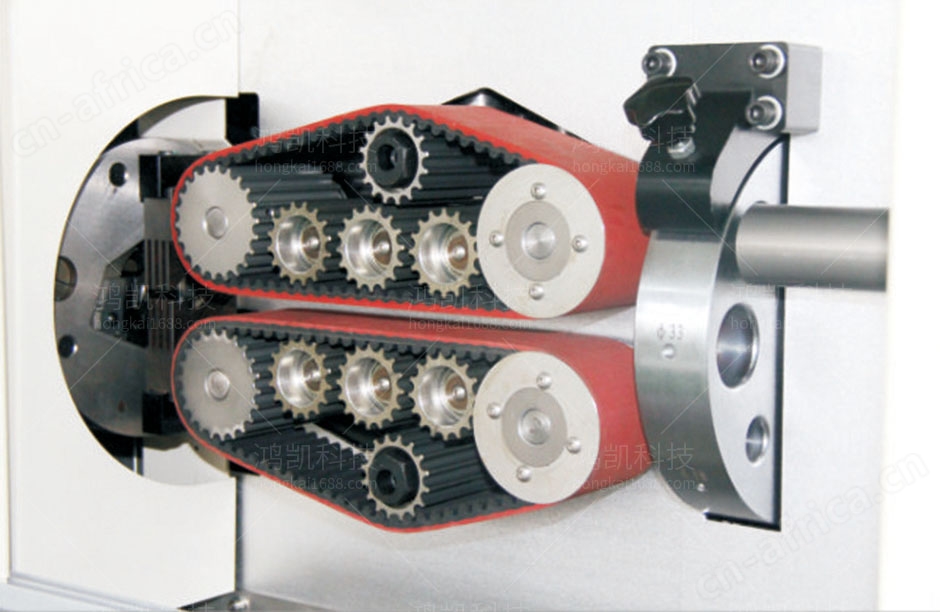

1进线轮：输送线材及剥出线头。剥线机在剥短线时既剥线头又剥线尾（线长小于50mm），在剥线机剥中剥的时候除剥线头外，还具备剥开中间几处的功能。
2出线轮：为剥线机输送线材及剥出线尾。（剥线机在剥短线时没有作用，需使“出线轮抬起旋钮”在“u”位置）
3进线轮间隙调节旋钮：调节剥线机的进线轮间隙，往上旋动间隙增大，往下旋动间隙减小（根据线材的粗细来调整）。
4剥线机进线轮压力调节旋钮：调节剥线机的进线轮压力，拉出后顺时针旋转，进线轮压力增大，拉出后逆时针旋转，进线轮压力减小。（根据线材的线皮强度来确定，即剥线皮的难易，难则压力增大，易则压力减小）
5进线轮抬起旋钮：剥线机穿线时抬起进线轮，顺时针转动旋钮为抬起进线轮，以便能够顺利穿过线材；工作时放下进线轮逆时针转动旋钮为放下进线轮，压住线材。
6出线轮间隙调节旋钮：为剥线机调节出线轮间隙，往上旋动间隙增大，往下旋动间隙减小（根据线材的粗细来调整）。
7出线轮压力调节旋钮：为剥线机调节出线轮压力，拉出后逆时针旋转，出线轮压力增大，拉出后顺时针旋转，进线轮压力减小。（根据线材的线皮强度来确定，即剥线机剥线皮的难易，难则压力增加，易则压力减小）
8出线轮抬起旋钮：取出线材时抬起出线轮，逆时针转动旋钮为抬起出线轮，以便能够顺利取出线材；工作时放下出线轮，顺时针转动旋钮为放下出线轮。（当用短剥程序时，应使出线轮抬起）

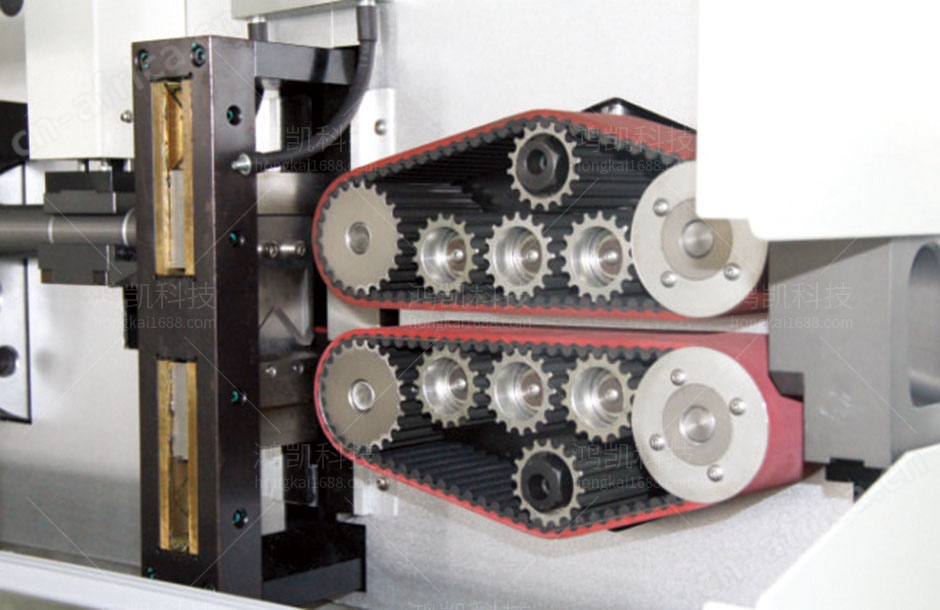

9刀架总成：在剥线机中负责线材的切断，剥头和剥尾，停机状态下，上、下两刀片需打开到，以便线材顺利通过刀具。

全自动大平方旋转剥皮裁线机功能特点

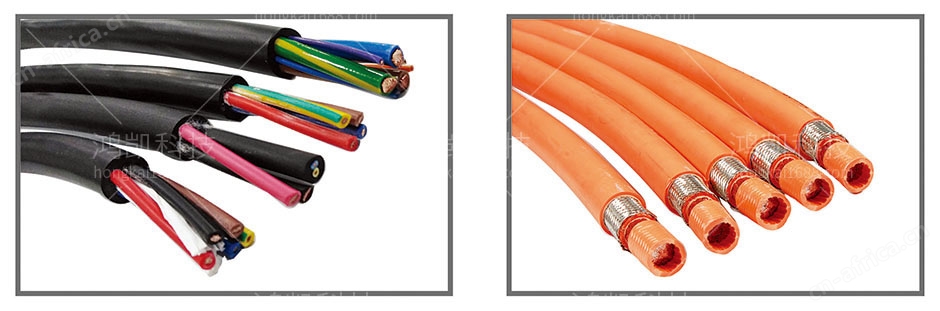

主要用于EV线缆及多层线缆的裁断剥皮加工
伺服电机控制送料机构，自动调校中心，送料精准
的旋转刀头设计，自动定心校正，切割精准
本机装有编码器，可对线的长度和剥头长度进行修正
独立可移位的双头架设计，使本机适用多种规格线材
本机具有省线功能

全自动大平方旋转剥皮裁线机技术参数

剥线范围：6-120mm²
导管直径：6-28mm
剥皮长度：前端400mm
后端250mm
切割深度单位：0.01mm
剥皮层数：6层
剥皮方式：切刀/剝刀刺破刀
电源：220V50/60Hz
生产率：300-700pcs/h
重量：304kg
尺寸：1440*700*1300mm
