铜带机介绍

铜带机背景技术：

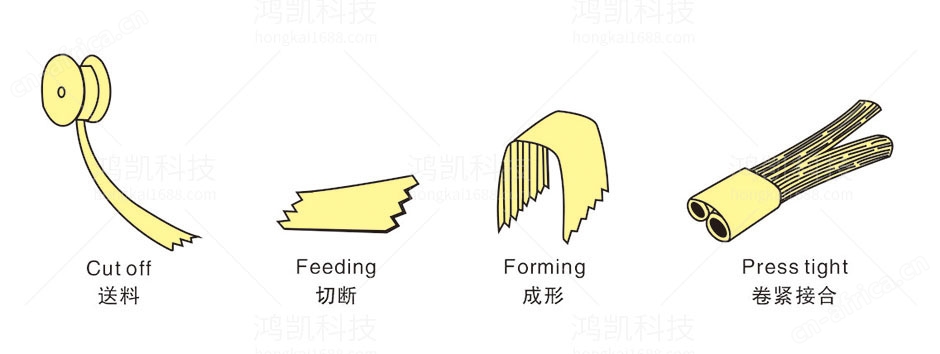

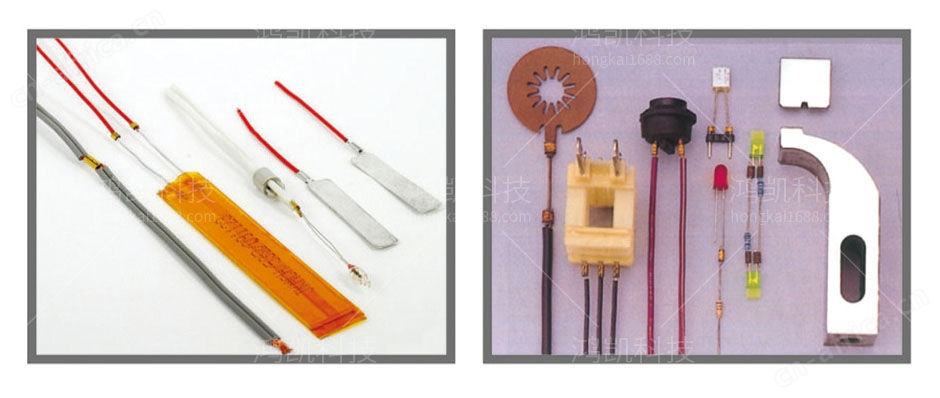

铜带机是指铜片压着连接线材的一种机器，取代传统焊锡方式，没有冷焊、空焊及空气污染的缺点，专门针对需要铆合加工的线材所设计的，采用特殊连续式钢带材料，经切断、成型、压着一次完成。铜带机经过压著铆合来连接线材，铜带经特殊纹理，铆合后拉力特强，品质稳定，配备直模座和弯模座供不同产品连接用，大多数用于氖灯和电阻的连接、滑动开关和导线的连接、热敏元件（如磁簧开关、恒温保险丝）的连接，符合人体工程学的设计，操作简单，省时省力。

常规的铜带机由马达通过皮带带动主轴转动，脚踩式开关连接控制器来控制离合，人工放线的方式来完成铆合，铜带机在铆合的期间，上模和下模瞬时接触，上模对下模产生巨大的撞击力，下模由于固定在底座上，导致铜带机整体对工作台产生一个巨大的冲击振动，从而造成噪音污染，对使用者以及使用者邻近工位工人的身心健康造成很大的影响。

铜带机技术要素：

本实用新型的目的是提供一种铜带机，其具有操作简单、噪音污染小、减震效果好的效果。

本实用新型的上述实用新型目的是通过以下技术方案得以实现的：

一种铜带机，包括固定在工作台上的底座、固定在底座上的铜带机本体、电连接在铜带机本体上用于控制铜带机本体进行铆合的脚踩式开关，所述底座包括固定在工作台上的固定座，滑动在固定座上的缓冲座，所述固定座远离工作台的一侧侧壁上开设有凹槽，所述凹槽侧壁上开设有滑槽，所述缓冲座的侧壁上固定有滑块，所述滑块滑动在滑槽内，所述缓冲座两端分别设置有两个用于减缓铆合冲击力的防震件。

通过采用上述技术方案，通过在固定座远离工作台的一侧侧壁上开设凹槽，在凹槽的侧壁上开设滑槽，便于缓冲座滑动在凹槽内，在缓冲座的两端分别设置两个防震件，减缓了铜带机本体铆合时对工作台产生的震动，缓冲了铆合产生的冲击力，减小了震动导致的噪音，极大的减小了铜带机本体对使用者身心健康的影响。

铜带机功能特点

1、本机专门针对需要铆合加工的线材所设计，速度快、品质好。
2、压着方式连接线材，取代传统的焊锡方式，没有冷焊、空焊及空气污染的缺点，为通过各种安全规格测试（UL/JS）最简易有效方式。
3、采用特殊连续铜带端子（在案，请勿仿冒）材料经切断、成型、压着、次完成，迅速且无废料产生，节省成本。
4、铜带端子经特殊纹路处理、铆合后耐拉力特强，品质稳定。
5、配备直/弯模座供不同产品连接用，人性化设计、不需训练可随时上机操作。

铜带机技术总结

本实用新型涉及一种铜带机，包括底座、铜带机本体、脚踩式开关，所述底座包括固定在工作台上的固定座，滑动在固定座上的缓冲座，所述固定座远离工作台的一侧侧壁上开设有凹槽，所述凹槽侧壁上开设有滑槽，所述缓冲座的侧壁上固定有滑块，所述滑块滑动在滑槽内，所述缓冲座两端分别设置有两个用于减缓铆合冲击力的防震件，通过在固定座远离工作台的一侧侧壁上开设凹槽，在凹槽的侧壁上开设滑槽，便于缓冲座滑动在凹槽内，在缓冲座的两端分别设置两个防震件，减缓了铜带机本体铆合时对工作台产生的震动，缓冲了铆合产生的冲击力，减小了震动导致的噪音，极大的减小了铜带机本体对使用者身心健康的影响。

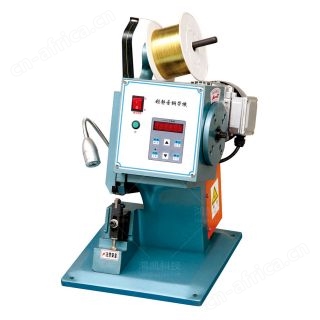

铜带机技术参数

型号：铜带机
电源：AC220V50/60Hz
马力：1/4HP
冲程强度：1800kg
重量：55kg

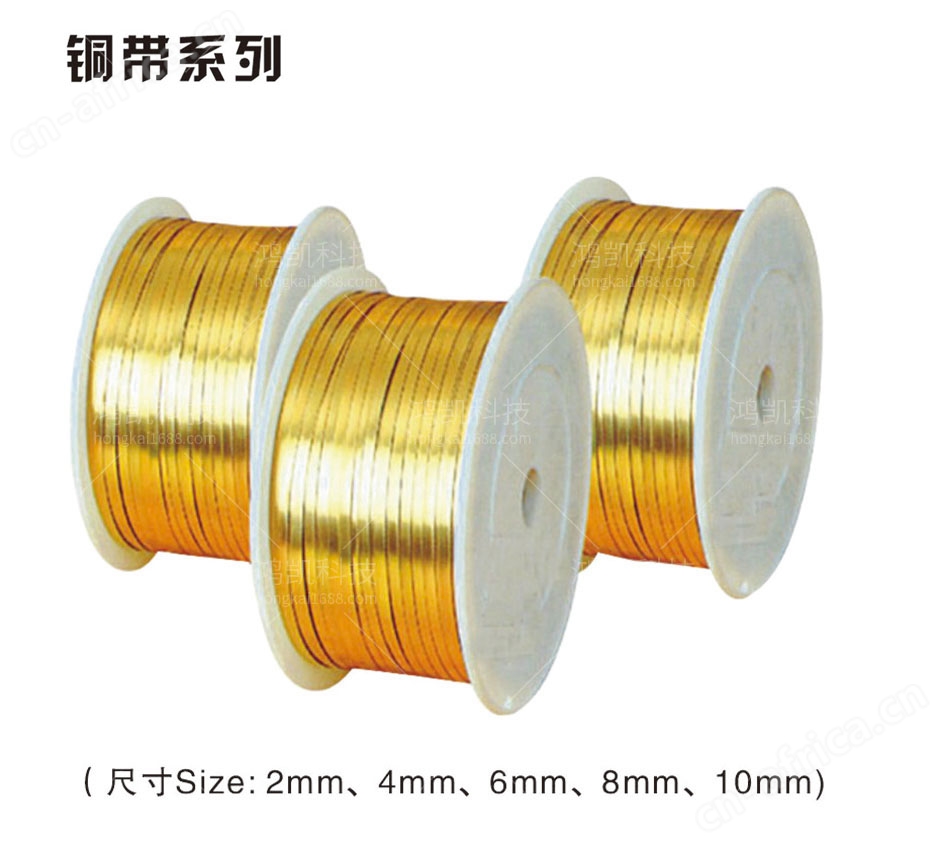

铜带规格：2mm、4mm、6mm、8mm、10mm
机械尺寸：370L×400W×500H（mm）
