主要技术指标
· 精确度等级：1.5
· 发送器起始电阻值：3～20Ω
· 发送器满度电阻值：340～400Ω
· 发送器接线端①②外加电压不大于6V
· 滑线电阻式发送器接线图
· 与二次仪表XMY-10压力数字显示仪及XMY-12压力数字显示控制仪(本厂生产)配套的接线图。
· 使用环境条件：-40～60℃，相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。
· 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
· 重量：1.2kg
结构原理

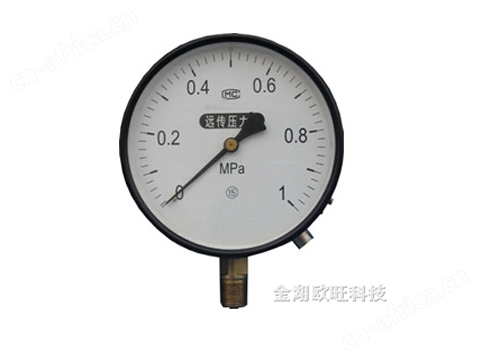

本仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。
仪表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
测量范围
| 测量范围 MPa |
| 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6； 0～10；0～16；0～25；0～40；0～60 |
| -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； |
