说明:

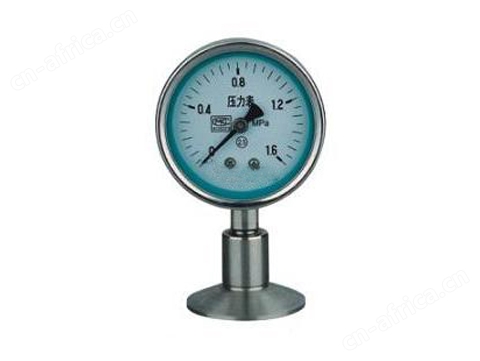

Y-M系列卫生型隔膜压力表具有装拆快捷方便，易于清洗，不易污染，清洁美观，安全可靠等优点。并满足药品生产质量规范(GMP)的要求，可广泛应用于制药、食品、饮料、制酪、水处理等行业
□主要技术指标
隔膜表的耐蚀性
隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。
隔膜材料：316、316L
法兰材料：316、316L
密封因材料：硅橡胶、聚四氟乙烯
密封液的选择
为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。
隔膜表的耐蚀性
隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。
隔膜材料：316、316L
法兰材料：316、316L
密封因材料：硅橡胶、聚四氟乙烯
密封液的选择
为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。
| 密封液 | 受压部温度范围℃ | 比重 | 体膨胀 |
| 甘油水溶液 | -5～100 | 1.27 | 0.61×10-3 |
| 丙二醇 | -30～160 | 1.04 | 0.70×10-3 |
| 植物油 | -5～100 | 1.93 | 1.03×10-3 |
□测量范围及型号标示
| 型 号 | 形式 | 量程上限值 (MPa) | ||
| 配抗振压力表 | 配不锈钢压力表 | |||
| Y-60A-Z/Z/MC | Y-60B/Z/MC | MC | 卡箍式 | 0.6～2.5 (法兰1 1/2") |
| Y-100A-Z/Z/MC | Y-100B/Z/MC | 0.4～2.5 (法兰2") | ||
| Y-100A-Z/Z/MN | Y-100B/Z/MN | MN | 螺母式 | 0.4～2.5 |
| Y-100A-Z/Z/MH | Y-100B/Z/MH | MH | 矩形法兰式 (均质机用) | 10～60 |
注：1.用户也可选用其它通用型压力表，订购时同本厂协商。
2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本厂协商。
本厂生产的隔膜压力表，在隔膜座上均打印“白云”商标、产品型号和生产批号。
□隔膜装置法兰尺寸
1.卡箍式隔膜隔离器[代号MC]
2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本厂协商。
本厂生产的隔膜压力表，在隔膜座上均打印“白云”商标、产品型号和生产批号。
□隔膜装置法兰尺寸
1.卡箍式隔膜隔离器[代号MC]
| 法兰尺寸 | A | B |
| 11/2" | 43.5 | 50.5 |
| 2" | 56.5 | 64.0 |
自选件(符合ISO--2852标准)
1.卡箍11/2、2"
2.管接头11/2、2"
3.密封圈(材料为硅橡胶、聚四氟乙烯)
1.卡箍11/2、2"
2.管接头11/2、2"
3.密封圈(材料为硅橡胶、聚四氟乙烯)
2.螺母式隔膜隔离器[代号MN]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]
3.矩形法兰式隔膜隔离器[代号MH]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]
