产品概述

隔离开关是电力系统中使用量大应用范围广泛的高压开关设备。由于户外隔离开关是暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。

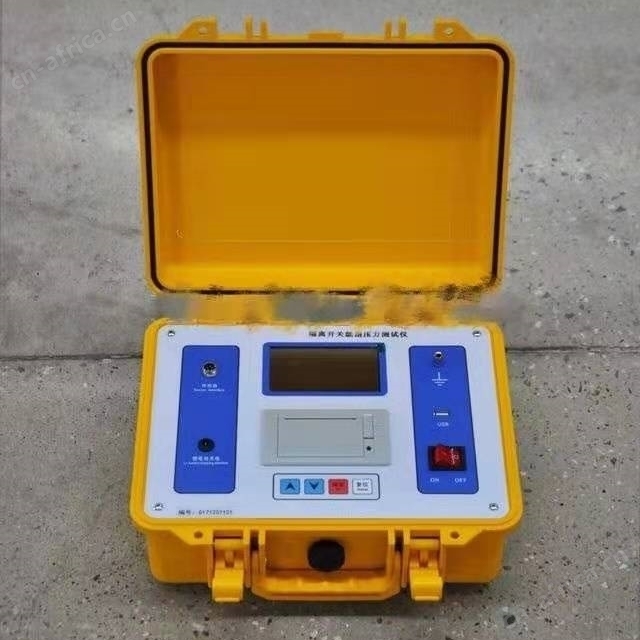

针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。

JY系列高压隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。

JY系列高压隔离开关触指压力测试仪主要技术参数

工作环境：-20～40℃，≤80%RH 大气压力 86～106kpa
电源电压：AC220V±10% 50Hz±10% 或机内锂电池功率：≤20 W
测量范围：≤1000 N 误差：≤1％
测量直径（触指开距）：5.5mm～90mm 大于90mm（可定制）
内置锂电池，电源工作时间：≥6小时（可定制）。
充电方式：a)充电器接面板锂电池充电接口充电；b)面板AC220V插头充电
传感器信号线长度：10m
绝缘电阻：＞2MΩ
介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

高压隔离开关的检查

1.检查隔离开关本体：如：三相触头在合闸时应同期到位，无错位或不同期到位现象。

2.检查触头系统：如：触头应平整光滑，无脏污、锈蚀、变形；动、静触头间应接触良好，无因接触不良而引起过热发红或局部放电现象。

3.检查各支持绝缘子：如：绝缘子应清洁、完整无破损、无裂纹、无电晕放电现象及闪络痕迹。

4.检查操作机构：如：操作机构各部件应无变形锈蚀和机械损伤，部件之间应连接牢固和无松动、脱落现象。

5.检查接地隔离开关：如：接地隔离开关触头接触应良好，接地应牢固可靠，接地体可见部分应好。

6.检查底座：如：底座法兰应无裂纹，法兰螺栓紧固应无松动。
