产品概述

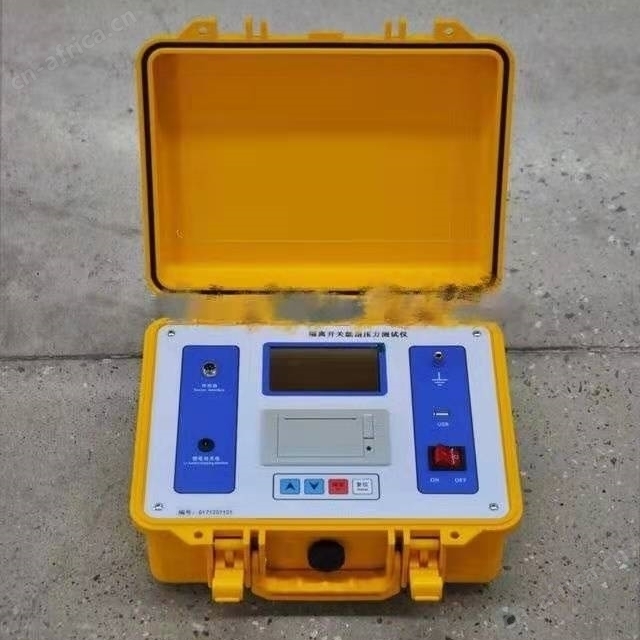

针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。

优质高压隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。

优质高压隔离开关触指压力测试仪产品特点

1.适用于国内外生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。

2.直线行程传感器，旋转传感器,安装极为方便，简捷。

3.主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

4.内置快速微型打印机，打印所有数据及图谱。

5.主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

6.仪器配有与PC机联机的《断路器数据分析管理软件Windows中文版》软件，试验结果可直接存入硬盘，也可输出到各类打印机上打印试验报告，使现场试验计算机化。

7.仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。

8.仪器配置速度自定义添加程序，用户可根据需要，自由添加各种刚分、刚合速度定义。

技术参数

工作环境：-10～40℃，≤80%RH 大气压力 86～106kpa

电源电压：机内锂电池：≤20 W(优选) AC220V±10% 50Hz±10%

测量范围：≤1000 N （可定制2000N） 误差：≤1％读数±1

测量直径（触指开距）：5.5mm～90mm （可定制150mm）

内置锂电池，电源工作时间：≥6小时（可定制）。

充电方式：充电器接面板锂电池充电接口充电；

传感器信号线长度：10m

绝缘电阻 ＞2MΩ

介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

高压隔离开关的检查

1.检查隔离开关本体：如：三相触头在合闸时应同期到位，无错位或不同期到位现象。

2.检查触头系统：如：触头应平整光滑，无脏污、锈蚀、变形；动、静触头间应接触良好，无因接触不良而引起过热发红或局部放电现象。

3.检查各支持绝缘子：如：绝缘子应清洁、完整无破损、无裂纹、无电晕放电现象及闪络痕迹。

4.检查操作机构：如：操作机构各部件应无变形锈蚀和机械损伤，部件之间应连接牢固和无松动、脱落现象。

5.检查接地隔离开关：如：接地隔离开关触头接触应良好，接地应牢固可靠，接地体可见部分应好。

6.检查底座：如：底座法兰应无裂纹，法兰螺栓紧固应无松动。
